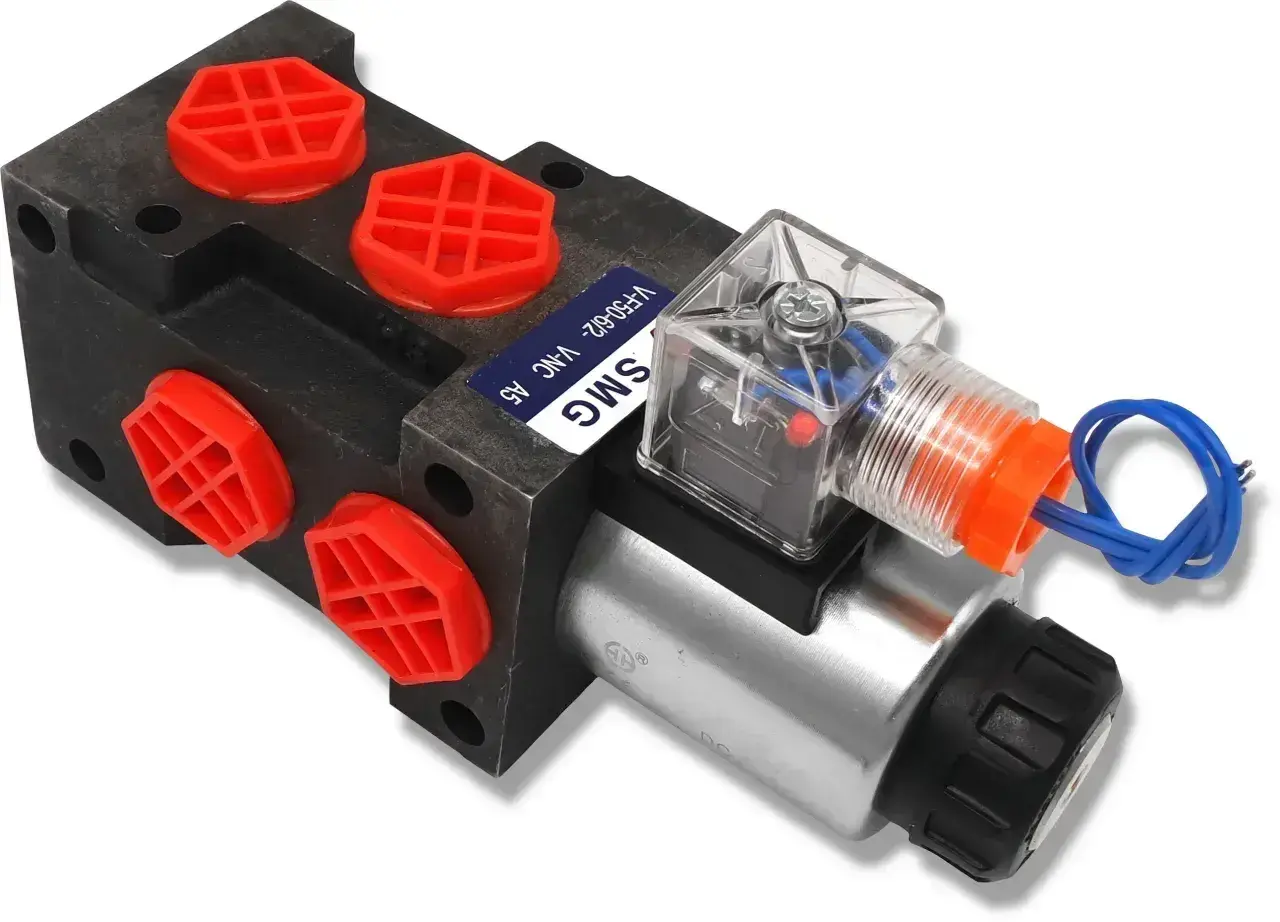

Elektrozawór 12 V wydaje się prosty do podłączenia, ale w praktyce kilka drobiazgów robi dużą różnicę: biegunowość, zabezpieczenie cewki, dobór zasilacza i sposób sterowania. Poniżej pokazuję, jak podejść do tematu bez zgadywania, zarówno przy prostym włączaniu z zasilacza, jak i przy integracji z przekaźnikiem, tranzystorem czy instalacją PV. To tekst dla kogoś, kto chce uruchomić układ poprawnie za pierwszym razem i nie przegrzać cewki po kilku minutach pracy.
Najkrótsza droga do poprawnego podłączenia
- Najpierw sprawdź, czy zawór jest 12 V DC, a nie AC, i czy ma oznaczoną polaryzację.
- Jeśli w obudowie jest dioda, LED albo inny tłumik przepięć, przewód plus i minus muszą być podłączone zgodnie z opisem.
- Do sterowania z elektroniki lepiej użyć przekaźnika albo MOSFET-a niż bezpośrednio wyjścia mikrokontrolera.
- Przy cewce bez własnego zabezpieczenia dodaj diode gaszącą równolegle do zacisków.
- Zasilacz dobieraj z zapasem prądowym, a przewody tak, by nie robiły się ciepłe i nie powodowały spadku napięcia.
- W układach z fotowoltaiką najlepiej zasilać zawór z akumulatora lub stabilizowanego wyjścia DC, nie bezpośrednio z panelu.
Najpierw sprawdź, co dokładnie masz na stole
Ja zaczynam zawsze od tabliczki znamionowej albo nadruku na cewce. W przypadku zaworu elektromagnetycznego liczą się trzy rzeczy: napięcie, typ prądu i pobór mocy albo prądu. Jeśli widzisz oznaczenie 12 V DC, masz do czynienia z zasilaniem stałoprądowym, a jeśli obok pojawia się symbol diody, LED lub modułu tłumiącego przepięcie, biegunowość przestaje być obojętna.
To ważne, bo nie każdy elektrozawór 12 V zachowuje się tak samo. Sama cewka jest obciążeniem indukcyjnym, więc po wyłączeniu generuje impuls napięciowy. Gdy w konstrukcji jest już dioda lub elektronika ochronna, źle podłączony plus i minus może unieruchomić zawór, a w niektórych modelach uszkodzić elementy sterujące. Z kolei przy zwykłej cewce bez zabezpieczenia problemem będzie przede wszystkim przepięcie przy wyłączaniu.
| Co sprawdzić | Dlaczego to ma znaczenie | Co robię w praktyce |
|---|---|---|
| 12 V DC czy 12 V AC | To zupełnie inny sposób zasilania | Nie podłączam „na próbę” bez potwierdzenia typu napięcia |
| Polaryzacja | Ma znaczenie przy diodzie, LED lub tłumiku przepięć | Szanuję oznaczenia + i - oraz kolory przewodów |
| Pobór prądu lub mocy | Od tego zależy zasilacz, bezpiecznik i przekrój przewodu | Licząc układ, zawsze dodaję zapas |
| Tryb pracy | Nie każda cewka jest przewidziana do długiego podtrzymania | Sprawdzam, czy zawór ma pracę ciągłą, czy przerywaną |
Gdy te podstawy są jasne, można przejść do samego schematu połączeń, bo dopiero wtedy widać, czy potrzebujesz prostego przełącznika, czy pełnego sterowania.
Prosty schemat podłączenia, który działa w praktyce
Jeśli zależy Ci na najprostszym uruchomieniu, elektrozawór 12 V podłącza się jak zwykłe obciążenie DC: jeden przewód idzie do dodatniego bieguna zasilania, a drugi przez element sterujący do masy albo bezpośrednio do minusa, zależnie od układu. W ręcznym wariancie elementem sterującym jest zwykły wyłącznik, a w automatyce będzie to przekaźnik lub tranzystor MOSFET.
Wariant ręczny
- Odłącz zasilanie i sprawdź oznaczenia na zaworze.
- Podłącz +12 V do jednego zacisku cewki.
- Drugi zacisk prowadź przez wyłącznik do minusa zasilania.
- Jeśli zawór ma wbudowaną diodę lub LED, zachowaj polaryzację zgodnie z opisem.
- Po pierwszym uruchomieniu dotknij obudowy po kilku minutach pracy. Ciepła cewka jest normalna, ale wyraźne grzanie już sygnalizuje problem.
Wariant z zabezpieczeniem cewki
Jeśli masz zwykłą cewkę bez wbudowanego tłumienia, dołóż diode gaszącą równolegle do zacisków. Montuje się ją możliwie blisko cewki: katodą do plusa, anodą do minusa. Taki układ nie zasila zaworu, tylko przejmuje energię zanikającego pola magnetycznego po odłączeniu napięcia. To mała rzecz, ale właśnie ona ratuje tranzystor, styki przekaźnika i cały sterownik przed przepięciem.
Wariant z przekaźnikiem lub MOSFET-em
Do prostych instalacji przekaźnik jest wygodny, bo oddziela elektronikę sterującą od obwodu mocy. MOSFET wygrywa wtedy, gdy zależy Ci na ciszy, mniejszych stratach i częstym załączaniu. W obu przypadkach nie wolno podpinać cewki bezpośrednio pod wyjście mikrokontrolera, bo port GPIO nie jest źródłem mocy dla zaworu.
| Sposób sterowania | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Przełącznik ręczny | Prosty test albo mały układ bez automatyki | Najmniej elementów, szybkie uruchomienie | Brak zdalnego sterowania |
| Przekaźnik | Gdy chcesz sterować zaworem z modułu lub sterownika | Prosty montaż, dobra separacja obwodów | Stuknięcie styków, zużycie mechaniczne |
| MOSFET | Gdy liczy się sprawność i częste przełączanie | Cichy, szybki, małe straty | Trzeba poprawnie dobrać układ i masę wspólną |
W praktyce najwięcej problemów nie wynika z samej idei połączenia, tylko z doboru zasilania. I właśnie tu najczęściej wszystko się wykłada, więc przechodzę dalej do prądu, bezpiecznika i przewodów.
Jak dobrać zasilacz, bezpiecznik i przewody
W instalacji 12 V spadek napięcia robi większą różnicę niż wielu osobom się wydaje. Jeśli elektrozawór ma pobór rzędu kilkuset miliamperów, a przewód jest zbyt cienki albo za długi, na końcu obwodu zamiast pełnych 12 V pojawi się mniej, a cewka zacznie działać niepewnie. Objawia się to buczeniem, słabszym otwieraniem albo grzaniem zaworu.
Przy doborze zasilacza stosuję prostą zasadę: nominalny prąd cewki plus 20-30% zapasu. Gdy zaworów jest kilka, sumuję ich pobór i dopiero potem dodaję margines. To ważne szczególnie wtedy, gdy kilka cewek może załączyć się jednocześnie.
| Przykład obciążenia | Co to oznacza dla zasilacza | Praktyczna uwaga |
|---|---|---|
| 1 zawór o mocy 6 W | Prąd około 0,5 A | Zasilacz 12 V o wydajności co najmniej 0,7 A będzie rozsądnym minimum |
| 1 zawór o mocy 10 W | Prąd około 0,83 A | Wybieram zasilacz z zapasem, najlepiej około 1,2 A lub więcej |
| 2 zawory po 6 W | Łącznie około 1 A | Bezpieczniej założyć zasilacz 12 V 1,5 A lub większy |
Jeśli chodzi o przewody, traktuję poniższą tabelę jako punkt startowy, a nie sztywną normę dla każdej sytuacji:
| Prąd obciążenia | Praktyczny przekrój przewodu | Kiedy ma sens |
|---|---|---|
| do około 1 A | 0,5 mm² | Krótkie odcinki wewnątrz obudowy lub blisko zasilacza |
| 1-2 A | 0,75 mm² | Typowe połączenia w automatyce i prostych układach ogrodowych |
| 2-3 A i więcej | 1,0-1,5 mm² | Dłuższe odcinki albo kilka elementów w jednej gałęzi |
Do tego dochodzi bezpiecznik. Ja daję go możliwie blisko źródła zasilania, najlepiej na osobnej gałęzi dla zaworu lub grupy zaworów. Dzięki temu awaria cewki nie wyłącza całej instalacji, tylko odcina problematyczny obwód. To szczególnie przydatne w systemach automatyki i w małych instalacjach zasilanych z akumulatora.
Gdy zawór ma sterować elektronika, nie wybieram najprostszego skrótu
W układach z Arduino, ESP32, PLC albo modułem inteligentnego domu najczęstszy błąd jest banalny: ktoś próbuje zasilić cewkę bezpośrednio z pinu logicznego. To nie zadziała, a czasem uszkodzi sterownik. Zawór trzeba włączać przez element pośredni, czyli przekaźnik albo MOSFET, a przy MOSFET-cie pamiętać o wspólnej masie.
Przekaźnik
Przekaźnik wybieram wtedy, gdy zależy mi na prostocie i separacji galwanicznej. Obwód sterujący jest odizolowany od obwodu mocy, więc łatwiej uniknąć zakłóceń. Minusem jest kliknięcie przy pracy i większe zużycie przy częstym załączaniu.
MOSFET
MOSFET stosuję, gdy układ ma pracować często, cicho i możliwie energooszczędnie. Taki tranzystor działa jak szybki elektroniczny wyłącznik na stronie masy, czyli w konfiguracji low-side. W praktyce oznacza to, że masa zasilacza i masa sterownika muszą być połączone, a gate musi dostać poprawny sygnał sterujący. Do tego wraca temat diody gaszącej, bo przy tranzystorze przepięcie z cewki jest jeszcze bardziej widoczne.
Przeczytaj również: Jak skontaktować się z Energą w Wejherowie?
Kiedy wybrać które rozwiązanie
Jeżeli to ma być prosty system podlewania, który załącza zawór kilka razy dziennie, przekaźnik zwykle wystarczy. Jeśli budujesz dokładniejszą automatykę z logiką czasową albo chcesz oszczędzać energię w układzie bateryjnym, MOSFET jest lepszym wyborem. Różnica nie polega tylko na wygodzie. Chodzi też o trwałość i stabilność całego obwodu.
Po stronie praktycznej najważniejsze jest jedno: nie traktuj sterownika jako źródła mocy. Sterownik ma podawać sygnał, a nie zasilać samą cewkę. Dzięki temu cały układ będzie przewidywalny, a nie „działał jakoś” do pierwszej awarii.
Najczęstsze błędy, które widać od razu po uruchomieniu
Z elektrozaworami 12 V najczęściej psuje się nie sama cewka, tylko logika podłączenia. Po pierwszym montażu zwykle widzę te same pomyłki: odwrotną polaryzację, brak diody przy cewce, zbyt słaby zasilacz i za cienkie przewody. Wszystkie da się naprawić, ale lepiej wyłapać je przed pierwszym testem.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzam w pierwszej kolejności |
|---|---|---|
| Zawór nie reaguje | Odwrócona polaryzacja albo brak napięcia pod obciążeniem | Mierzę napięcie na zaciskach cewki i patrzę na oznaczenia + / - |
| Układ resetuje się przy załączeniu | Przepięcie z cewki lub zasilacz o zbyt małej wydajności | Dodaję diodę gaszącą i sprawdzam zapas prądowy |
| Cewka wyraźnie się grzeje | Zawór nie jest do pracy ciągłej albo pracuje przy zbyt wysokim napięciu | Weryfikuję kartę katalogową i realne napięcie zasilania |
| Słychać buczenie albo drżenie | Spadek napięcia na przewodach lub słaby styk | Sprawdzam zaciski, długość przewodu i przekrój żył |
Jeżeli zawór ma wbudowaną diodę lub moduł zabezpieczający, odwrócenie przewodów może go po prostu zablokować. W innych konstrukcjach uszkodzeniu ulega układ sterujący albo sam element półprzewodnikowy. Dlatego nie traktuję koloru przewodów jako ozdoby, tylko jako punkt kontrolny przed uruchomieniem.
Przy instalacji z fotowoltaiką lepiej zasilać cewkę z akumulatora niż prosto z panelu
To szczególnie ważne w układach ogrodowych, nawadnianiu i małej automatyce zasilanej energią słoneczną. Panel fotowoltaiczny nie daje stabilnych 12 V przez cały czas, więc bezpośrednie podłączenie zaworu do panelu to proszenie się o niestabilną pracę. Zdecydowanie lepszy jest akumulator z regulatorem ładowania albo stabilizowane wyjście DC, które podaje przewidywalne napięcie.
W praktyce oznacza to także osobny bezpiecznik na gałąź z zaworem oraz przemyślane sterowanie czasowe. Jeśli zawór ma pracować z baterii, dobrze jest ograniczyć czas włączenia do tego, co naprawdę jest potrzebne. To oszczędza energię, zmniejsza grzanie cewki i wydłuża życie całego układu.
Przy dłuższych przewodach w terenie zwracam też uwagę na spadek napięcia. W instalacjach PV nie chodzi tylko o sprawność energetyczną, ale też o to, żeby zawór otwierał się pewnie nawet wtedy, gdy akumulator nie jest w pełni naładowany. Jeśli napięcie pod obciążeniem spada za mocno, problem nie leży w samym zaworze, tylko w zasilaniu.
Co sprawdzić przed pierwszym cyklem pracy, żeby nie wracać do napraw
Po montażu nie zostawiam układu od razu na stałe. Najpierw robię kilka krótkich testów: włączam zawór, słucham czy pracuje czysto, sprawdzam nagrzewanie przewodów i patrzę, czy sterownik nie gubi zasilania. Jeśli wszystko działa stabilnie przez kilka cykli, dopiero wtedy uznaję instalację za gotową do pracy ciągłej.
- Oznacz przewody, zanim zamkniesz obudowę.
- Sprawdź, czy zaciski są dobrze dokręcone i nie mają luzu.
- Upewnij się, że kabel nie ciągnie za złącze i ma odciążenie mechaniczne.
- Jeśli cewka ma pracować długo, sprawdź jej temperaturę po kilku minutach.
- Po pierwszym dniu pracy jeszcze raz obejrzyj połączenia, zwłaszcza w instalacjach zewnętrznych.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby bardzo prosta: poprawna polaryzacja, zabezpieczenie cewki i zapas prądowy zasilacza robią większą różnicę niż jakikolwiek „sprytny” skrót. Gdy te trzy rzeczy są dopilnowane, podłączenie elektrozaworu 12 V przestaje być problemem technicznym, a staje się zwykłym, przewidywalnym elementem dobrze zrobionej instalacji.
