Moc bierna sama w sobie nie jest błędem instalacji. Problem pojawia się dopiero wtedy, gdy prąd krąży między źródłem a odbiornikiem, zwiększa obciążenie sieci i zostawia po sobie stratę, której nie widać w postaci wykonanej pracy. W tym artykule pokazuję, skąd bierze się to zjawisko, jak rozpoznać je na fakturze i kiedy warto myśleć o kompensacji, zwłaszcza w obiektach z silnikami, elektroniką mocy i fotowoltaiką.
Najważniejsze fakty, które warto zapamiętać
- W obwodzie prądu przemiennego część energii wykonuje pracę użyteczną, a część tylko podtrzymuje pola magnetyczne lub elektryczne.
- Najczęściej źródłem problemu są silniki, transformatory, dławiki, UPS-y, zasilacze impulsowe i falowniki.
- Im większy udział składowej biernej, tym większy prąd w kablach, wyższe straty i większe ryzyko przegrzewania elementów sieci.
- Na rachunkach za dystrybucję temat dotyczy głównie firm i większych obiektów, nie typowych gospodarstw domowych.
- Dobór rozwiązania zależy od rodzaju obciążenia: inne metody stosuje się przy silnikach, inne przy PV, a jeszcze inne przy harmonikach.
- Najpierw trzeba zmierzyć profil pracy instalacji, a dopiero potem dobierać kompensację.
Jak powstaje energia bierna w obwodzie prądu przemiennego
W obwodzie prądu przemiennego napięcie i prąd nie zawsze zmieniają się dokładnie w tym samym momencie. Gdy pojawia się przesunięcie fazowe, część energii zamienia się w pracę użyteczną, a część tylko „odbija się” między źródłem a odbiornikiem. To właśnie dlatego rozróżniam trzy wielkości: moc czynną P, bierną Q i pozorną S.
W uproszczeniu: P = U · I · cosφ, Q = U · I · sinφ, a S = U · I. Współczynnik cosφ mówi, jak duża część dostarczonej energii zamienia się w efekt użyteczny. Im bliżej 1, tym lepiej dla sieci i zwykle lepiej dla kosztów eksploatacji.
Źródłem takiego zjawiska są przede wszystkim elementy, które magazynują energię w polu magnetycznym albo elektrycznym. W praktyce mam tu na myśli:
- silniki indukcyjne, bo potrzebują pola magnetycznego do pracy,
- transformatory, zwłaszcza przy pracy jałowej lub lekkim obciążeniu,
- dławiki i stateczniki, które również „biorą udział” w tworzeniu pola,
- zasilacze impulsowe, UPS-y i falowniki, gdzie dochodzą dodatkowo zniekształcenia przebiegów.
Warto odróżnić same źródła zjawiska od jego skutków. To, że urządzenie potrzebuje składowej biernej, nie oznacza jeszcze problemu. Znaczenie ma dopiero skala, profil dobowy i to, jak sieć lub operator rozlicza dany obiekt. Od tego przechodzę płynnie do pytania, kiedy fizyka zaczyna zamieniać się w konkretny koszt.
Dlaczego zaczyna kosztować

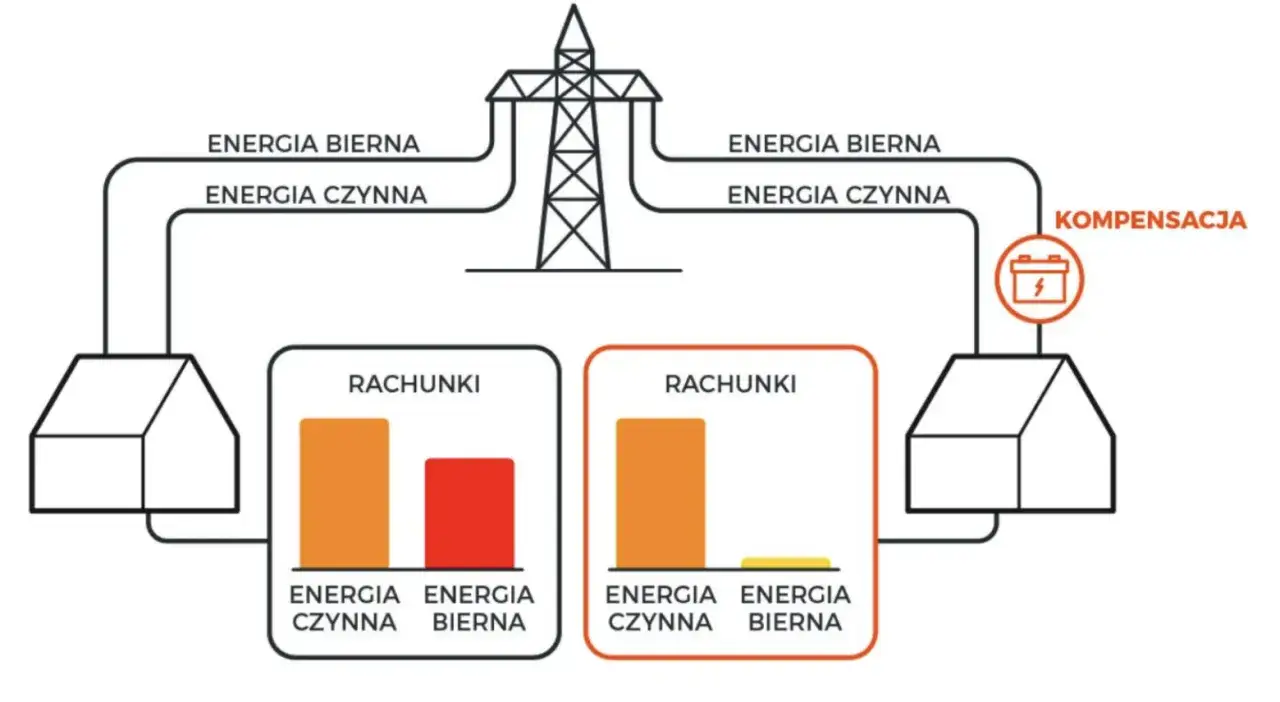

Gdy udział składowej biernej rośnie, przy tej samej mocy użytecznej płynie większy prąd. To z kolei oznacza większe straty I²R w przewodach, większe grzanie transformatorów, mniej rezerwy w rozdzielnicach i wyraźniejsze spadki napięcia na dłuższych odcinkach instalacji. W praktyce sieć robi się mniej „pojemna”, mimo że fakturowo zużycie kWh może wyglądać zupełnie zwyczajnie.
To nie jest już tylko problem techniczny. W taryfach dystrybucyjnych pojawiają się pozycje za ponadumowny pobór energii biernej, a szczegółowy sposób rozliczeń zależy od operatora i zapisów w umowie. Jak podaje URE, w materiałach edukacyjnych pojawia się próg 40 proc. energii czynnej dla energii biernej indukcyjnej, natomiast dla pojemnościowej opłata może być naliczana od każdej zarejestrowanej ilości. W praktyce najważniejsze i tak pozostaje to samo: należy sprawdzić własną taryfę, a nie opierać się na ogólnym schemacie.
Jak podaje TAURON Dystrybucja, opłata ta nie dotyczy gospodarstw domowych, lecz przede wszystkim odbiorców korzystających z sieci średniego, wysokiego i najwyższego napięcia, a w części przypadków także niektórych odbiorców niskonapięciowych. To ważne rozróżnienie, bo wiele osób myli temat z „normalnym” rachunkiem za prąd w mieszkaniu.
| Sygnał | Co zwykle oznacza | Dlaczego to ważne |
|---|---|---|
| Opłata za energię bierną na fakturze | Instalacja pobiera lub oddaje zbyt dużo składowej biernej | Rachunek rośnie mimo podobnego zużycia kWh |
| Gorące przewody, transformatory lub rozdzielnice | Prąd całkowity jest wyższy niż wynikałoby z samej pracy użytecznej | Rosną straty i spada trwałość osprzętu |
| Spadki napięcia przy uruchamianiu maszyn | Sieć jest dociążona przez obciążenia indukcyjne | Automatyka i napędy mogą pracować niestabilnie |
| Wzrost kosztów po modernizacji o LED, UPS lub PV | Zmienił się profil obciążenia i charakter przepływu prądu | Stara kompensacja może już nie działać poprawnie |
Jeśli widzę taki zestaw objawów, nie zaczynam od „kupmy cokolwiek do kompensacji”. Najpierw chcę wiedzieć, co dokładnie zasila obiekt i jak zmienia się obciążenie w ciągu doby. Dopiero wtedy ma sens sprawdzenie rachunku i licznika w sposób, który daje odpowiedź, a nie tylko domysł.
Jak odczytać fakturę i licznik bez zgadywania
Najlepszy punkt startowy to faktura dystrybucyjna. Szukam na niej pozycji związanych z energią bierną, opisów typu „ponadumowny pobór” oraz informacji o współczynniku tgφ albo tgφ0. Jeżeli pojawia się naliczanie za strefy czasowe, warto sprawdzić, czy problem występuje przez całą dobę, czy tylko w określonych godzinach pracy urządzeń.
W nowoczesnych licznikach elektronicznych można też znaleźć rejestry pokazujące ten parametr. Jak podaje TAURON Dystrybucja, energia bierna może być zapisywana w rejestrach OBIS 5.8.x lub 8.8.x. To praktyczna wskazówka, bo pozwala odróżnić realny problem energetyczny od jednorazowego skoku po awarii, rozruchu albo zmianie konfiguracji instalacji.
Ja zwykle sprawdzam to w takiej kolejności:
- Najpierw odczytuję pozycję kosztową na fakturze i ustalam, czy chodzi o pobór indukcyjny, pojemnościowy czy oba jednocześnie.
- Potem porównuję miesiące z większym poborem do okresów pracy konkretnych urządzeń, na przykład sprężarek, pomp, klimatyzacji albo falowników.
- Następnie zaglądam do warunków przyłączenia lub umowy, aby sprawdzić umowny współczynnik tgφ0.
- Na końcu analizuję dane z licznika lub pomiarów, bo bez tego łatwo kupić rozwiązanie niedopasowane do profilu pracy obiektu.
Ta kolejność oszczędza pieniądze. W praktyce największym błędem jest reagowanie na samą kwotę na fakturze, bez zrozumienia, czy problemem jest obciążenie indukcyjne, pojemnościowe, czy mieszanka obu. A to prowadzi już prosto do pytania, jak dobrać właściwą metodę ograniczania strat.
Jak ograniczyć nadmiar energii biernej bez przypadkowych kosztów
Tu zaczyna się część, w której najłatwiej popełnić błąd. Z mojego punktu widzenia największą różnicę robi nie sam zakup urządzenia, lecz dopasowanie go do charakteru obciążenia. Inaczej działa obiekt z kilkoma silnikami i stałym profilem pracy, a inaczej budynek pełen zasilaczy impulsowych, LED-ów, UPS-ów i fotowoltaiki.
| Sytuacja | Najczęstsze rozwiązanie | Na co uważać |
|---|---|---|
| Przewaga obciążeń indukcyjnych, np. silniki i transformatory | Bateria kondensatorów | Przy zmiennym obciążeniu trzeba pilnować, żeby nie dojść do nadkompensacji |
| Nadmiar składowej pojemnościowej, np. z długich kabli lub pracy falowników | Bateria dławików albo układ z reactorami | Źle dobrany układ może nie rozwiązać problemu, tylko go przestawić w drugą stronę |
| Obciążenie zmienne w ciągu dnia | Automatyczna kompensacja | To droższe niż układ stały, ale zwykle bezpieczniejsze eksploatacyjnie |
| Harmoniki, UPS, ładowarki EV, zaawansowana elektronika mocy | Aktywny kompensator lub filtr | To rozwiązanie najdokładniejsze, ale też najbardziej wymagające pomiarowo i kosztowo |
Jeżeli obiekt ma charakter przemysłowy, nie boję się powiedzieć wprost: zwykły zestaw kondensatorów nie zawsze wystarcza. Przy harmonicznych może pojawić się rezonans, a przy dużych wahaniach obciążenia jedna bateria będzie działała dobrze tylko przez część doby. Dlatego w praktyce liczy się nie nazwa urządzenia, ale wynik pomiarów i stabilność parametrów po instalacji.
To prowadzi do jeszcze ważniejszego wniosku: w nowoczesnych obiektach energię bierną trzeba analizować razem z jakością zasilania, a nie jako osobny, odklejony od reszty temat. I właśnie dlatego fotowoltaika oraz elektronika mocy tak mocno zmieniły sposób patrzenia na instalacje.
Fotowoltaika i nowoczesne odbiorniki zmieniają bilans
W instalacjach z fotowoltaiką patrzę nie tylko na kilowatogodziny, ale też na to, jak pracuje falownik. Może on wspierać sieć i regulować parametry, ale przy złych ustawieniach albo przy niskim zużyciu własnym obiektu potrafi zmienić profil bierny w kierunku, którego wcześniej nie było. W praktyce oznacza to, że po montażu PV rachunek za energię czynną spada, ale opłaty dystrybucyjne nie zawsze podążają za tym samym trendem.
Do tego dochodzą urządzenia, które dziś są wszędzie: klimatyzacja inwerterowa, zasilacze impulsowe, LED-y, UPS-y, ładowarki do aut elektrycznych. Każde z nich jest wygodne, ale razem potrafią stworzyć instalację trudniejszą do skompensowania niż klasyczny układ z samymi silnikami. I właśnie tutaj najczęściej pojawia się pułapka: ktoś chce „naprawić” jeden problem, a nie zauważa, że dodał do sieci kolejne źródło zniekształceń.
- W obiekcie z PV warto sprawdzić, czy falownik ma ustawiony właściwy tryb pracy z siecią.
- Przy dużej liczbie urządzeń elektronicznych potrzebna bywa analiza harmonicznych, nie tylko cosφ.
- Jeśli w budynku rośnie udział pracy nocnej i małego obciążenia, łatwiej o nadkompensację pojemnościową.
- Po modernizacji trzeba monitorować nie tylko produkcję i zużycie energii, ale też zachowanie układu kompensacji.
W energetyce odnawialnej to szczególnie ważne, bo instalacja ma być nie tylko wydajna, ale też przewidywalna dla sieci. Gdy ten etap jest przemyślany, można przejść od gaszenia pożarów do realnej optymalizacji całego układu.
Co sprawdzić przed modernizacją, żeby problem nie wrócił
Przed doborem kompensacji zaczynam od prostego audytu: jakie urządzenia dominują, kiedy pracują i jak zmienia się profil obciążenia w ciągu doby. To brzmi banalnie, ale właśnie ten krok eliminuje większość nietrafionych decyzji. Zbyt często inwestycja jest projektowana „na oko”, a potem okazuje się, że układ działa tylko przy jednym trybie pracy.
- Sprawdź, czy w instalacji dominują silniki, transformatory, elektronika mocy czy mieszany profil obciążeń.
- Odczytaj współczynnik tgφ0 z umowy albo warunków przyłączenia, zamiast zakładać jedną wartość dla wszystkich.
- Zbierz dane z kilku dni, a najlepiej z pełnego cyklu pracy obiektu, bo pojedynczy odczyt bywa mylący.
- Ustal, czy lepsza będzie kompensacja stała, automatyczna, aktywna, czy układ z dławikami.
- Po wdrożeniu porównaj faktury i parametry sieci przez co najmniej jeden lub dwa okresy rozliczeniowe.
Dobrze dobrane rozwiązanie nie musi być spektakularne. Ma po prostu zrobić trzy rzeczy naraz: odciążyć sieć, ograniczyć straty i usunąć zbędne opłaty. Jeśli po modernizacji instalacji nadal widać niepożądany udział składowej biernej, warto wrócić do pomiarów, bo zwykle problemem nie jest sama teoria, tylko zły dobór albo niepełny obraz pracy całego układu.
