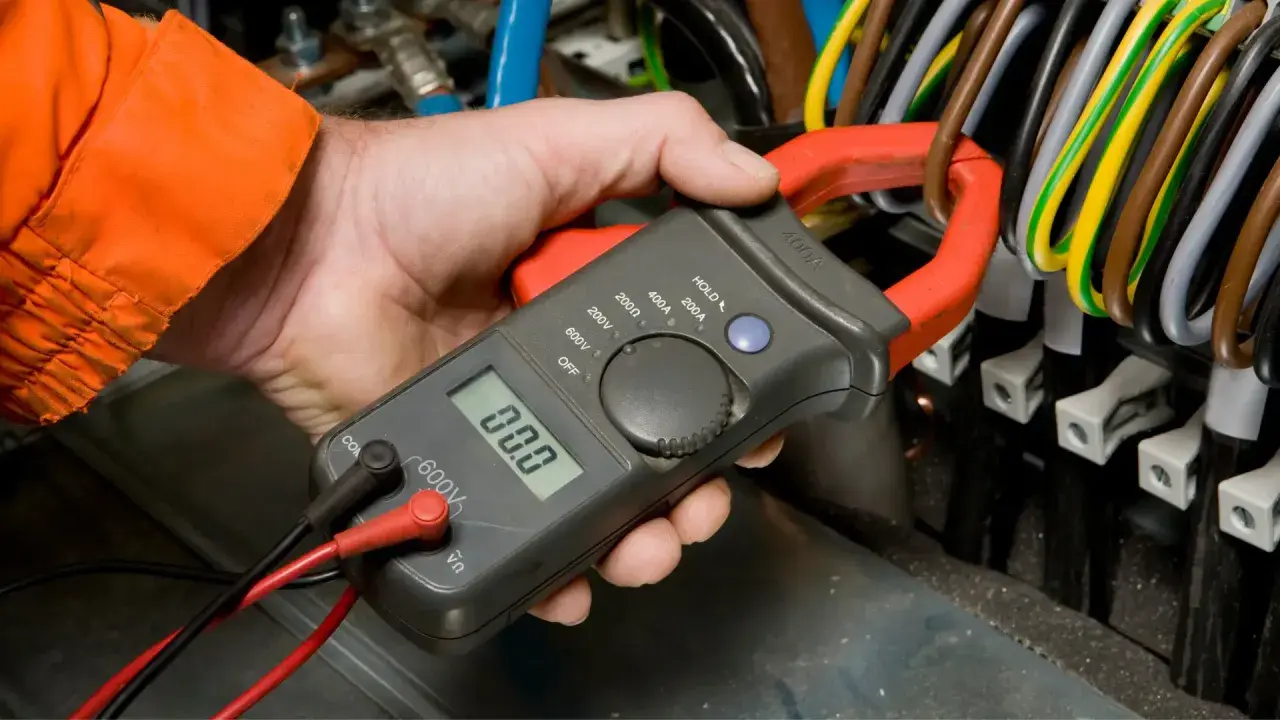

Spadek napięcia w instalacji decyduje o tym, czy oświetlenie świeci stabilnie, silnik rusza bez oporu, a elektronika pracuje bez kaprysów. Dopuszczalny spadek napięcia wyznacza granicę między poprawnym projektem a instalacją, która działa, ale już bez komfortowego zapasu. W tym artykule pokazuję, jakie limity stosuje się w Polsce, jak je liczyć i co zrobić, gdy przewód jest za długi albo obwód za mocno obciążony.
Najważniejsze liczby i zasady na start
- W typowych instalacjach zasilanych z sieci publicznej przyjmuje się zwykle 3% dla oświetlenia i 5% dla pozostałych obwodów.
- Przy zasilaniu z własnego źródła lub prywatnej sieci nn limity rosną do 6% i 8%.
- Liczy się cały odcinek od początku instalacji do odbiornika, a nie tylko jeden fragment kabla.
- Najczęstsze przyczyny problemu to zbyt duża długość trasy, za mały przekrój i wysoki prąd obciążenia.
- W praktyce najlepiej sprawdzać najdłuższy obwód i zostawiać zapas, zamiast projektować „na styk”.
Co właściwie oznacza spadek napięcia i kiedy staje się problemem
Spadek napięcia to różnica między napięciem na początku obwodu a napięciem, które faktycznie dociera do odbiornika. Powstaje naturalnie, bo każdy przewód ma opór i impedancję, a przepływ prądu powoduje straty energii w kablu. Sam fakt, że taki spadek istnieje, nie jest błędem. Problem zaczyna się wtedy, gdy napięcie na końcu obwodu robi się na tyle niskie, że urządzenia pracują gorzej albo przestają działać zgodnie z założeniem.
W praktyce widzę to najczęściej przy długich obwodach oświetleniowych, pompach ciepła, klimatyzacji, ładowarkach, sterownikach i elektronice z zasilaczami impulsowymi. Objawy są zwykle podobne: przygasanie światła, słabszy rozruch silnika, nagrzewanie przewodów, a czasem też losowe wyłączanie się urządzeń. To nie jest wyłącznie kwestia komfortu - zbyt duży spadek zwiększa straty, pogarsza sprawność i zostawia mały margines bezpieczeństwa na zmianę obciążenia. Inna sprawa to krótkie zapady i wahania z sieci: one mają inne przyczyny i nie rozwiązuje się ich samym zwiększeniem przekroju. Gdy już wiemy, co mierzymy, można przejść do konkretów: jakie limity przyjmuje się w Polsce i skąd one wynikają.
Jakie limity obowiązują w Polsce i co naprawdę mówi norma
W przepisach budowlanych punkt wyjścia jest prosty: instalacja ma dostarczać energię o odpowiednich parametrach technicznych. Konkretne wartości projektowe bierze się jednak z PN-HD 60364-5-52, a nie z intuicji. To ważne rozróżnienie, bo prawo wskazuje cel, a norma podpowiada, jak go osiągnąć w praktyce.
| Rodzaj zasilania | Oświetlenie | Pozostałe obwody | Jak to czytać w praktyce |
|---|---|---|---|
| Sieć publiczna niskiego napięcia | 3% | 5% | Najczęstszy wariant w domach, mieszkaniach i małych lokalach. |
| Własna sieć nn lub lokalne źródło zasilania | 6% | 8% | Dotyczy układów z własnym transformatorem, źródłem wyspowym lub podobnym rozwiązaniem. |
Ważny detal: jeśli główne okablowanie ma ponad 100 m, załącznik G dopuszcza niewielkie podniesienie limitu, o 0,005% na każdy metr powyżej 100 m, maksymalnie o 0,5%. To rozwiązanie dla dużych obiektów, nie dla zwykłego domu jednorodzinnego.
Trzeba też pamiętać o jednej praktycznej rzeczy: limit dotyczy całej drogi od początku instalacji do odbiornika. Jeżeli część zapasu „zjada” już zasilanie do rozdzielnicy, na końcu obwodu zostaje mniej miejsca na przewód i odbiornik. Przy urządzeniach o dużym prądzie rozruchowym chwilowo może być więcej, ale tylko wtedy, gdy urządzenie nadal pracuje poprawnie i mieści się to w wymaganiach sprzętowych. Teraz czas policzyć to bez zgadywania.
Jak policzyć go w praktyce bez zgadywania
W prostych obwodach jednofazowych zaczynam od wzoru uproszczonego: ΔU ≈ 2 × I × L × ρ / S. I to prąd obciążenia w amperach, L to długość trasy w metrach, ρ to rezystywność materiału przewodu, a S to przekrój żyły w mm². Dla miedzi w temperaturze pracy przyjmuje się zwykle około 0,0225 Ωmm²/m. Ten wzór nie zastępuje pełnego obliczenia w każdej sytuacji, ale bardzo dobrze pokazuje skalę problemu.
Przykład: obwód jednofazowy 230 V, przewód miedziany 2,5 mm², prąd 16 A, długość 25 m. Wynik daje około 7,2 V, czyli mniej więcej 3,1%. To już okolice granicy typowego limitu dla obwodu oświetleniowego zasilanego z sieci publicznej. Przy 30 m byłoby wyraźnie gorzej, dlatego przy długich trasach nie zakładam, że „2,5 mm² zawsze wystarczy”.
Jeżeli obwód jest trójfazowy, ma większy udział mocy biernej albo zasila silnik, pompę lub falownik, warto użyć pełnego wzoru z uwzględnieniem cos φ i reaktancji przewodu. Właśnie tutaj najczęściej wychodzi, czy projekt jest komfortowy, czy tylko na papierze mieści się w granicy. Gdy znam już sposób liczenia, patrzę na to, co najczęściej psuje wynik.
Co najczęściej podbija spadek napięcia
Na papierze wszystko wygląda prosto, ale w realnej instalacji wynik psuje zwykle kilka powtarzalnych czynników. Najważniejsze jest to, że spadek rośnie prawie liniowo wraz z długością przewodu i prądem, a maleje, gdy zwiększam przekrój albo poprawiam architekturę obwodu.
| Czynnik | Dlaczego zwiększa problem | Co zwykle pomaga |
|---|---|---|
| Długa trasa przewodu | Każdy dodatkowy metr dokłada rezystancję i stratę napięcia. | Skrócenie trasy, bliższa rozdzielnica, lepszy układ obwodów. |
| Za mały przekrój | Mniejsza powierzchnia żyły to większy opór. | Większy przekrój, zwłaszcza na odcinkach o dużym prądzie. |
| Wysoki prąd obciążenia | Straty rosną wraz z natężeniem prądu. | Podział odbiorników na kilka obwodów i równoważenie faz. |
| Aluminium zamiast miedzi | Al ma większą rezystancję przy tym samym przekroju. | Staranna korekta przekroju i sprawdzenie połączeń. |
| Wysoka temperatura pracy | Opór przewodnika rośnie wraz z temperaturą. | Lepsze prowadzenie kabli i unikanie przegrzewających się tras. |
| Słabe styki i złącza | Luźny lub utleniony styk dokłada lokalny opór i grzanie. | Kontrola zacisków, konserwacja i poprawny montaż osprzętu. |
| Silniki i odbiorniki z rozruchem | Prąd rozruchowy jest wyższy niż prąd pracy ciągłej. | Dobór przewodów z zapasem i ocena spadku także w chwili startu. |
W starych instalacjach równie często problemem nie jest sam kabel, tylko połączenia, które po latach utleniają się i grzeją. Z tego powodu zawsze traktuję pomiar i oględziny jako część projektu, a nie dodatki „na wszelki wypadek”. Skoro wiadomo już, co pogarsza wynik, przechodzę do rozwiązań, które realnie go poprawiają.
Jak ograniczyć go w domu i w instalacjach PV
Jeśli wynik wychodzi za wysoki, mam kilka ruchów, które naprawdę działają. Najpierw skracam trasę i porządkuję topologię obwodów, bo to daje najwięcej bez podbijania kosztu materiału. Potem sprawdzam przekrój przewodu, bo czasem zmiana z 2,5 na 4 mm² rozwiązuje problem szybciej niż dokładanie kolejnej rozdzielnicy.
- Dziel obciążenia na więcej obwodów - krótszy i lżejszy prądowo obwód daje mniejszy spadek oraz większy margines na przyszłe odbiory.
- Dobieraj większy przekrój tam, gdzie trasa jest długa - to najprostszy sposób na ograniczenie strat, zwłaszcza przy miedzi i dużych prądach.
- Unikaj niepotrzebnych odgałęzień i łańcuchów - każdy dodatkowy odcinek i złączka dokładają rezystancję oraz ryzyko słabego styku.
- Równoważ fazy - w obwodach trójfazowych nierówne obciążenie potrafi zepsuć wynik szybciej, niż wygląda to na schemacie.
- W instalacjach PV pilnuj krótkich odcinków DC - szczególnie między modułami a falownikiem, bo długie trasy na dachu szybko zjadają zapas.
- Sprawdzaj połączenia i temperaturę pracy - luźny zacisk albo zbyt gorące prowadzenie przewodu potrafią zmienić wynik bardziej, niż wielu inwestorów zakłada.
W projektach fotowoltaicznych ważna jest też konsekwencja: osobno liczę stronę DC, osobno AC od falownika do rozdzielnicy i osobno ewentualne zasilanie magazynu energii. To daje lepszy obraz niż patrzenie tylko na jeden odcinek kabla. Gdy wiem już, jak poprawić wynik, sprawdzam, co najczęściej psuje go jeszcze przed odbiorem.
Jakie błędy psują wynik już na etapie projektu
Najczęstszy błąd jest banalny: ktoś sprawdza obciążalność prądową, ale nie liczy spadku napięcia dla najdłuższego obwodu. Przewód może „wytrzymać” prąd termicznie, a mimo to dawać zbyt małe napięcie na końcu linii. To dwa różne warunki i oba trzeba spełnić.
| Błąd | Skutek | Lepsze podejście |
|---|---|---|
| Liczenie na średniej długości zamiast na najdłuższym obwodzie | Projekt wygląda dobrze tylko na uproszczonym schemacie. | Sprawdzać najdłuższy i najbardziej obciążony odcinek. |
| Pomijanie odcinka zasilającego rozdzielnicę | Zapas napięcia znika zanim prąd dojdzie do odbiornika. | Liczyć całą drogę, od źródła do punktu poboru. |
| Dobór przewodu wyłącznie pod prąd znamionowy | Termicznie jest dobrze, ale elektrycznie już niekoniecznie. | Sprawdzać jednocześnie prąd, spadek i warunki montażu. |
| Ignorowanie temperatury, cos φ i rozruchu | Wynik jest zbyt optymistyczny. | Uwzględniać realne warunki pracy odbiornika. |
| Brak rezerwy na przyszłe odbiorniki | Po dołożeniu klimatyzacji, EV lub pompy ciepła instalacja przestaje mieć margines. | Zostawiać zapas pod rozbudowę i zmienne obciążenie. |
| Traktowanie aluminium jak miedzi | Za mały przekrój i większy spadek niż zakładano. | Dobierać przekrój pod materiał, a nie pod samą liczbę mm². |
Jeśli inwestor mówi mi „zostawmy tak, bo działa”, odpowiadam zwykle: działa dziś, ale nie wiadomo, czy za rok po dołożeniu ładowarki albo klimatyzacji dalej będzie działać z zapasem. Właśnie dlatego warto domknąć temat praktyczną kontrolą przed odbiorem albo modernizacją.
Co sprawdzić przed odbiorem albo modernizacją instalacji
Zanim zamkniesz projekt, sprawdzam trzy rzeczy: najdłuższy obwód, realne obciążenie i zapas na przyszłe urządzenia. Jeśli instalacja ma zasilać oświetlenie, gniazda, pompę ciepła, ładowarkę albo część systemu PV, nie liczę wyłącznie „na dziś”, tylko na scenariusz, który faktycznie może się wydarzyć za kilka miesięcy.
- Czy spadek napięcia policzono na najdłuższym i najbardziej obciążonym odcinku.
- Czy obwód ma jeszcze margines po uwzględnieniu temperatury i jakości połączeń.
- Czy rozdzielono obwody oświetleniowe, gniazdowe i specjalne tam, gdzie to ma sens.
- Czy przewidziano pomiar pod obciążeniem, a nie tylko oględziny „na sucho”.
- Czy w projekcie PV osobno policzono stronę DC, AC i ewentualny magazyn energii.
To właśnie ten zapas najbardziej odróżnia instalację poprawną od instalacji wygodnej w użytkowaniu. Kiedy patrzę na spadek napięcia w ten sposób, nie walczę o sam procent, tylko o stabilną pracę całego systemu przez lata.
