Oczyszczalnia trzcinowa to naturalny system oczyszczania ścieków. Wykorzystuje prostą, ale skuteczną metodę filtracji przez rośliny i warstwy gruntu. Składa się z osadnika wstępnego, filtra gruntowo-roślinnego oraz stawu denitryfikacyjnego. To rozwiązanie sprawdza się szczególnie dobrze w przypadku domów jednorodzinnych. Jest ekologiczne. Nie wymaga skomplikowanej obsługi.
System działa w oparciu o naturalne procesy biologiczne. Trzcina i inne rośliny tworzą idealne środowisko dla bakterii rozkładających zanieczyszczenia. Oczyszczona woda może być później wykorzystana do nawadniania ogrodu.
Najważniejsze informacje:- Działa bez użycia chemii i skomplikowanych urządzeń
- Wymaga minimalnych nakładów na utrzymanie
- Składa się z trzech głównych elementów: osadnika, filtra i stawu
- Jest przyjazna dla środowiska
- Sprawdza się w miejscach bez dostępu do kanalizacji
- Może stanowić ozdobny element ogrodu
- Wykorzystuje naturalne procesy biologiczne do oczyszczania
Zasada działania oczyszczalni trzcinowej
Oczyszczalnia trzcinowa schemat opiera się na naturalnych procesach biologicznych zachodzących w środowisku wodnym. System wykorzystuje zdolności roślin i mikroorganizmów do oczyszczania ścieków w sposób ekologiczny. Przydomowa oczyszczalnia biologiczna schemat pokazuje, że cały proces zachodzi bez użycia dodatkowych środków chemicznych.
Oczyszczalnia hydrofitowa projekt bazuje na wielostopniowym procesie filtracji. Ścieki przepływają przez kolejne warstwy materiału filtracyjnego, gdzie zachodzą procesy mechaniczne i biologiczne. System wymaga minimalnej obsługi przy zachowaniu wysokiej skuteczności oczyszczania.
- Etap 1: Sedymentacja wstępna w osadniku
- Etap 2: Filtracja mechaniczna przez warstwy żwiru
- Etap 3: Oczyszczanie biologiczne przez system korzeniowy
- Etap 4: Doczyszczanie w stawie denitryfikacyjnym
Budowa i elementy systemu oczyszczalni trzcinowej
Oczyszczalnia korzeniowa budowa składa się z czterech kluczowych elementów. Każdy z nich pełni istotną rolę w procesie oczyszczania.
| Element | Funkcja | Wymiary |
|---|---|---|
| Osadnik wstępny | Wstępne podczyszczanie | 2-3m³ |
| Filtr gruntowo-roślinny | Główne oczyszczanie | 3-4m²/osobę |
| System drenażowy | Rozprowadzanie ścieków | 0.5m rozstawu |
| Staw denitryfikacyjny | Końcowe oczyszczanie | 1-2m²/osobę |
Czytaj więcej: Oczyszczalnie wody - jak działają i dlaczego warto je stosować w domu?

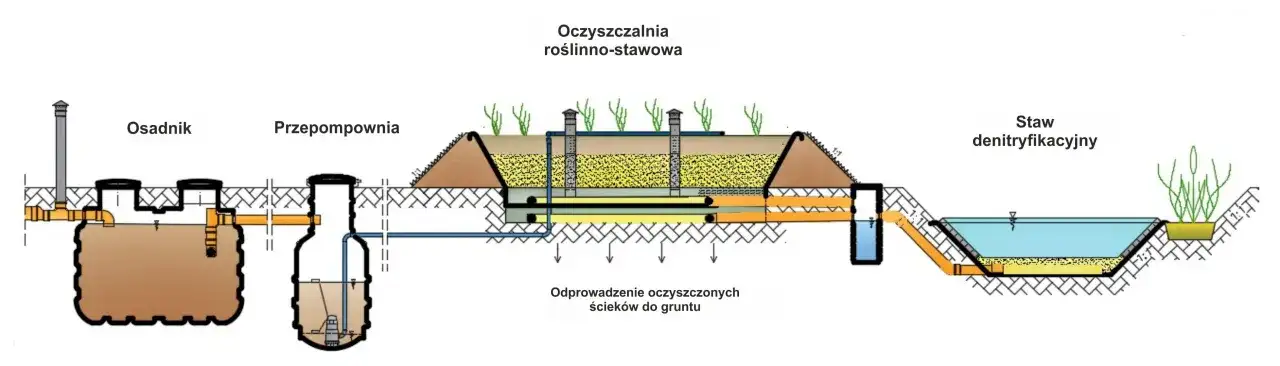

Schemat techniczny oczyszczalni - jak czytać oznaczenia
Oczyszczalnia roślinna rysunek zawiera szereg standardowych oznaczeń technicznych. Strzałki wskazują kierunek przepływu ścieków, a różne kolory oznaczają poszczególne etapy oczyszczania.
Oczyszczalnia ekologiczna konstrukcja jest przedstawiona na schemacie w widoku z góry i przekroju. Symbole geometryczne reprezentują różne elementy systemu, takie jak studzienki czy złoża filtracyjne.
Warstwy filtracyjne w oczyszczalni trzcinowej
Układ warstw filtracyjnych jest kluczowy dla skuteczności oczyszczania. Każda warstwa ma określoną grubość i granulację materiału.
Warstwy układa się od najgrubszej do najdrobniejszej frakcji. Taki układ zapewnia optymalne warunki dla rozwoju mikroorganizmów i filtracji mechanicznej.
System warstw musi zapewniać odpowiednią przepustowość. Zbyt drobny materiał może powodować kolmatację złoża.
| Materiał filtracyjny | Grubość warstwy | Funkcja |
|---|---|---|
| Żwir gruby (16-32mm) | 20cm | Drenaż dolny |
| Żwir średni (8-16mm) | 30cm | Filtracja wstępna |
| Żwir drobny (2-8mm) | 40cm | Filtracja główna |
| Piasek gruby (0,5-2mm) | 10cm | Filtracja końcowa |
System korzeniowy i rozmieszczenie roślin
Oczyszczalnia naturalna zasada działania opiera się na pracy systemu korzeniowego roślin. Korzenie trzciny sięgają na głębokość 60-80 cm, tworząc idealne środowisko dla bakterii. System transportuje tlen do głębszych warstw złoża.
Rośliny należy rozmieszczać w odpowiednich odstępach. Zbyt gęste nasadzenia mogą utrudniać przepływ, a zbyt rzadkie nie zapewnią wystarczającej skuteczności oczyszczania. Trzcina rozrasta się naturalnie w ciągu 2-3 sezonów.
Sadzonki trzciny umieszcza się w rozstawie 4 sztuk na metr kwadratowy. Najlepszy termin sadzenia to wczesna wiosna.
Przepływ ścieków w oczyszczalni trzcinowej
Ścieki przepływają przez system grawitacyjnie. Spadek terenu musi wynosić minimum 1-2%.
W osadniku następuje separacja części stałych. Podczyszczone ścieki trafiają do złoża głównego.
Końcowy etap to przepływ przez staw denitryfikacyjny. Tu następuje ostateczne oczyszczenie.
- Punkt kontrolny 1: Dopływ do osadnika
- Punkt kontrolny 2: Odpływ z osadnika
- Punkt kontrolny 3: Rozprowadzenie na złożu
- Punkt kontrolny 4: Drenaż zbierający
- Punkt kontrolny 5: Odpływ końcowy
Wymiarowanie oczyszczalni trzcinowej
Powierzchnia złoża filtracyjnego powinna wynosić 3-4m² na mieszkańca. Głębokość złoża to standardowo 80-100 cm, co zapewnia odpowiednią pojemność filtracyjną.
Osadnik wstępny wymaga objętości 0,3-0,5m³ na mieszkańca. Większy zapas objętości wydłuża okresy między czyszczeniami.
Wymiary można modyfikować w zależności od warunków lokalnych. Należy jednak zachować podstawowe proporcje między elementami.
Jak dobrać wielkość oczyszczalni trzcinowej
Głównym czynnikiem jest liczba mieszkańców. Dobową ilość ścieków szacuje się na 150 litrów na osobę.
Warunki gruntowe i poziom wód gruntowych mogą wymagać zwiększenia powierzchni. Należy też uwzględnić planowane rozbudowy domu.

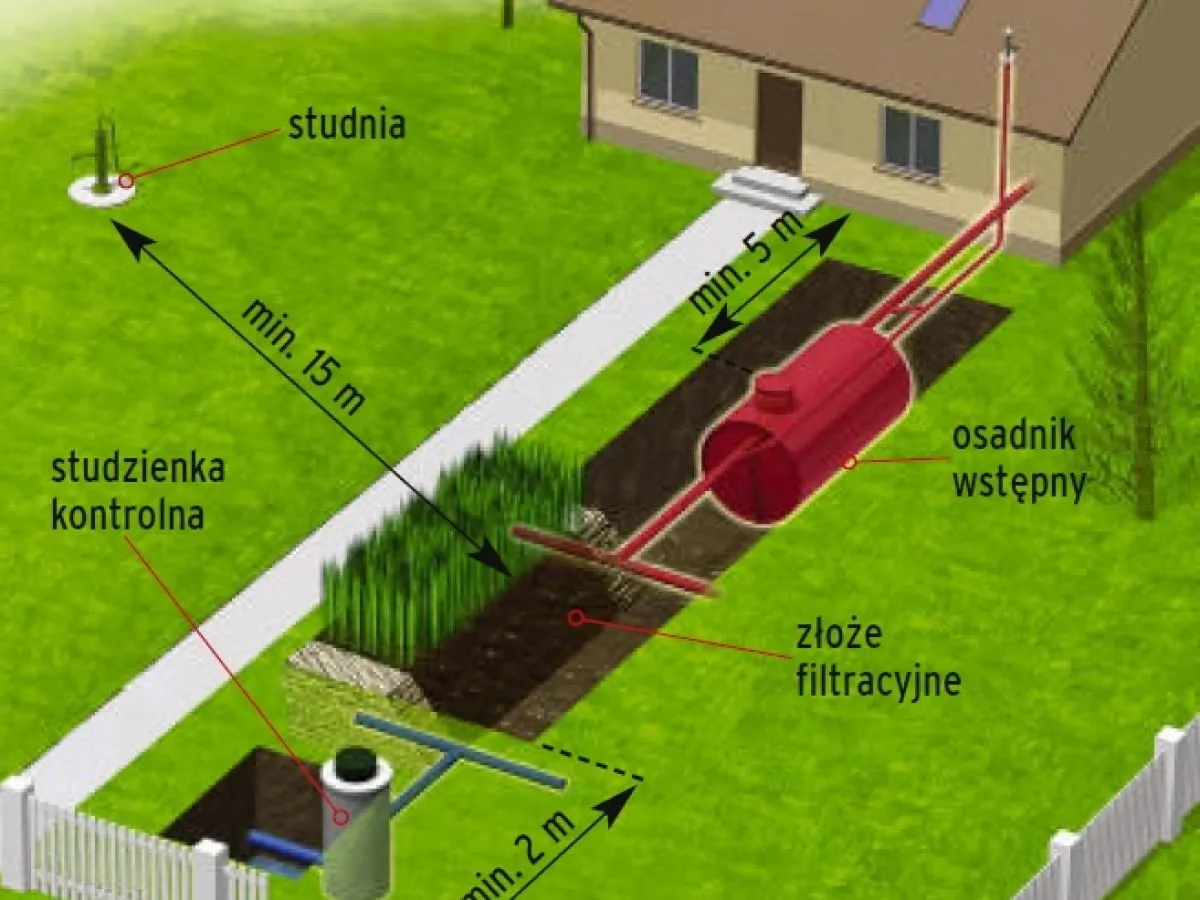

Optymalny projekt uwzględnia rezerwę 20% pojemności. Warto przewidzieć miejsce na ewentualną rozbudowę systemu. Pamiętaj o zachowaniu minimalnych odległości od budynków i granic działki.
Kluczowe aspekty projektowania i budowy oczyszczalni trzcinowej
Oczyszczalnia trzcinowa to kompleksowy system biologicznego oczyszczania ścieków, którego skuteczność zależy od prawidłowego zwymiarowania i ułożenia warstw. Najważniejsze elementy to osadnik wstępny, złoże filtracyjne, system drenażowy i staw końcowy.
Podstawą działania systemu jest wielostopniowy proces oczyszczania, rozpoczynający się od sedymentacji, przez filtrację mechaniczną, aż po biologiczne oczyszczanie przez system korzeniowy roślin. Wymiarowanie należy dostosować do liczby mieszkańców, przyjmując 3-4m² powierzchni złoża na osobę.
Sukces systemu zależy od prawidłowego ułożenia czterech warstw filtracyjnych o różnej granulacji oraz odpowiedniego rozmieszczenia roślin w rozstawie 4 sztuk na metr kwadratowy. System wymaga minimalnego spadku terenu 1-2% dla prawidłowego przepływu grawitacyjnego.
