W praktyce zabezpieczenie przedlicznikowe bywa pierwszą linią obrony instalacji: ma odciąć zasilanie, gdy obciążenie jest zbyt duże albo pojawi się zwarcie, zanim problem rozleje się na całą rozdzielnicę. To ważne nie tylko w starych budynkach, ale też w domach modernizowanych pod płytę indukcyjną, pompę ciepła, ładowarkę do auta elektrycznego czy fotowoltaikę. Poniżej wyjaśniam, jak ten element działa, jakie ma odmiany, kto za niego odpowiada i kiedy warto go sprawdzić.
Najważniejsze rzeczy, które warto wiedzieć o ochronie przed licznikiem
- To element najbliżej układu pomiarowego od strony zasilania; zwykle jest plombowany i nie powinno się go zmieniać samodzielnie.
- Najczęściej spotyka się wkładki topikowe w rozłączniku bezpiecznikowym, ale w nowszych rozwiązaniach pojawiają się też inne aparaty plombowane.
- Dobór opiera się na mocy umownej, rodzaju zasilania i charakterze obciążenia, a nie na samej liczbie urządzeń w domu.
- Jeśli zabezpieczenie wybija regularnie, problem może leżeć w przeciążeniu, zwarciu, złym doborze albo uszkodzeniu instalacji.
- Przy modernizacji domu warto sprawdzić cały tor zasilania: WLZ, rozdzielnicę, połączenia i rezerwę mocy.
Jak działa przedlicznikowa ochrona i kto za nią odpowiada

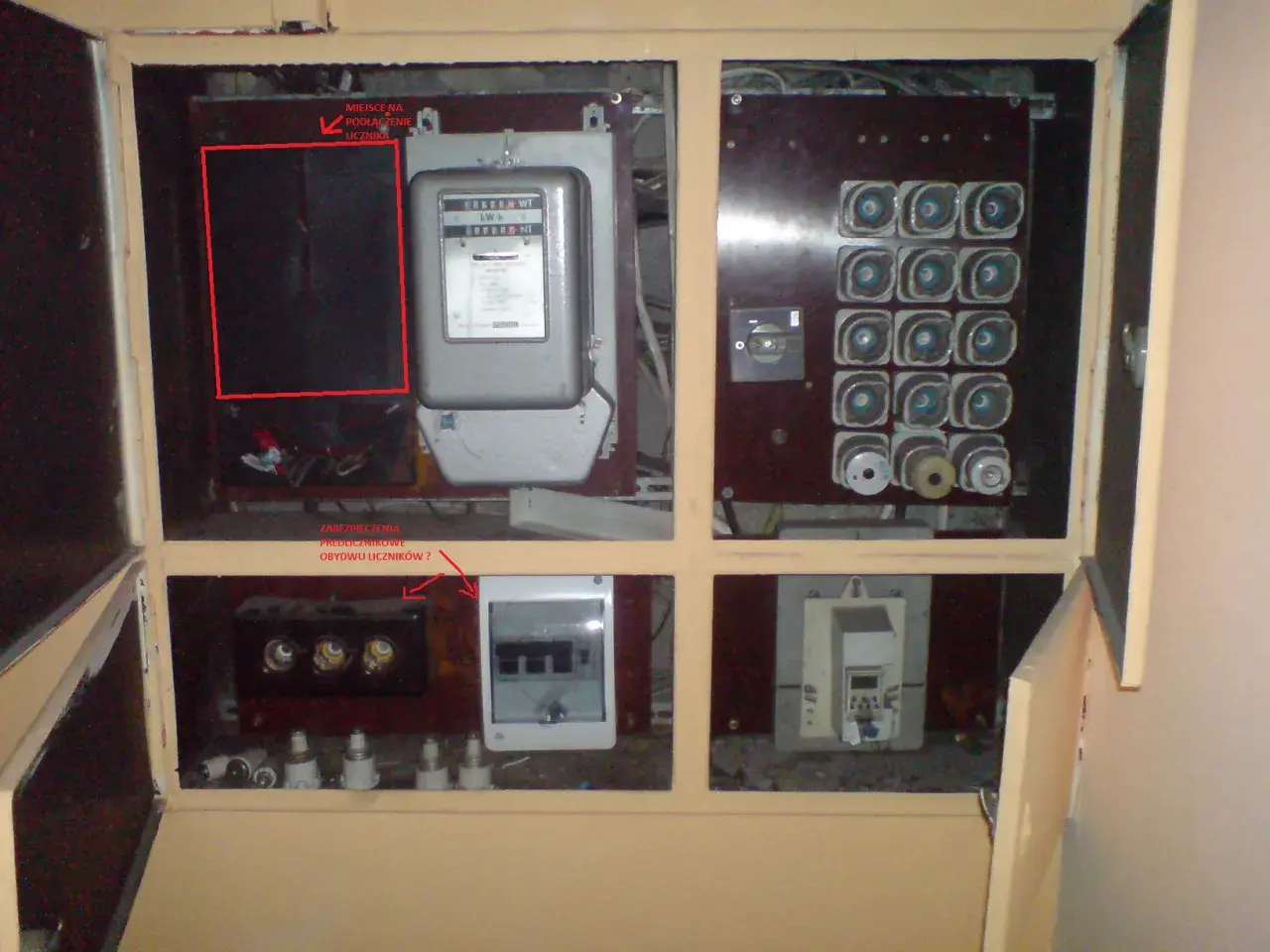

W praktyce chodzi o element znajdujący się przed licznikiem energii, czyli po stronie zasilania z sieci. Jak opisuje Energa-Operator, jest to urządzenie zainstalowane najbliżej układu pomiarowego od strony zasilania i plombowane przez operatora, a za zabezpieczenie licznika przed uszkodzeniem oraz za instalację wewnętrzną odpowiada odbiorca; w budynku wielolokalowym ta odpowiedzialność może przejść na zarządcę części wspólnej.
Jego zadanie jest proste, ale kluczowe: ma przerwać zasilanie, gdy prąd przekroczy bezpieczny poziom albo gdy dojdzie do zwarcia. W instalacji działa więc jak strażnik całego toru zasilania, a nie tylko jednego obwodu. Ja patrzę na to tak, że jeśli ten aparat jest źle dobrany albo ma słaby styk, problemy zwykle pojawiają się wszędzie tam, gdzie instalacja pracuje pod większym obciążeniem.
Warto też odróżnić go od wyłączników w rozdzielnicy. Tam chronisz pojedyncze obwody, tutaj mówimy o zabezpieczeniu całej instalacji albo jej głównej części. Dlatego jego parametry mają znaczenie jeszcze zanim zaczniesz porównywać osprzęt i planować modernizację. Żeby wybrać właściwy aparat, trzeba jednak zobaczyć, jakie rozwiązania w ogóle stosuje się przed licznikiem.
Jakie są najczęstsze typy i czym się różnią
Najczęściej spotykam trzy podejścia: klasyczną wkładkę topikową w rozłączniku bezpiecznikowym, plombowany wyłącznik nadprądowy oraz rozwiązania pełniące funkcję ogranicznika mocy. Wszystkie mają tę samą logikę ochrony, ale różnią się wygodą obsługi, sposobem zadziałania i tym, czy po wyłączeniu trzeba wymienić wkładkę, czy wystarczy ponownie załączyć aparat.| Typ | Jak działa | Gdzie spotkasz | Co warto o nim wiedzieć |
|---|---|---|---|

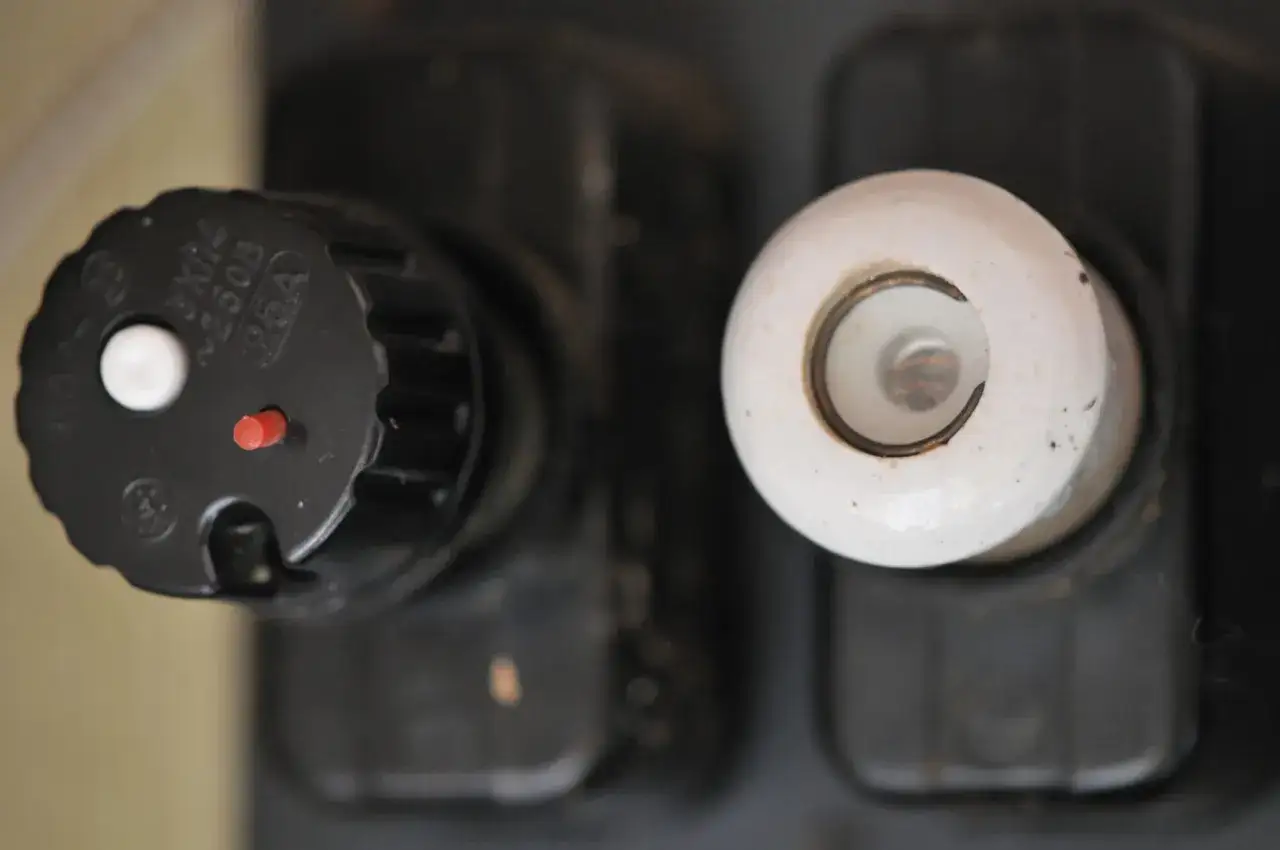

| Wkładka topikowa w rozłączniku bezpiecznikowym | Topik przepala się przy zbyt dużym prądzie i przerywa obwód. | Starsze i wiele obecnych zestawów pomiarowych. | To rozwiązanie proste i skuteczne, ale po zadziałaniu wkładkę trzeba wymienić. |
| Wyłącznik nadprądowy plombowany | Wyłącza obwód przy przeciążeniu lub zwarciu, a po usunięciu przyczyny można go ponownie załączyć. | Nowsze zestawy i niektóre rozwiązania projektowe. | Wygodniejszy w obsłudze, ale musi być dobrze dobrany do selektywności całej instalacji. |
| Ogranicznik mocy | Kontroluje pobór i odłącza zasilanie po przekroczeniu ustalonego progu. | Rozwiązania, w których trzeba mocniej pilnować poboru i parametrów przyłącza. | Daje dobrą kontrolę, ale nie zastępuje poprawnego projektu całej instalacji. |
Jeśli chcesz czytać tę sekcję jak prostą mapę, to najkrócej wygląda to tak: topikowe rozwiązanie daje mocną ochronę i jest bardzo popularne, wyłącznik nadprądowy jest wygodniejszy w obsłudze, a ogranicznik mocy przydaje się tam, gdzie trzeba pilnować poboru bardziej konsekwentnie. Najważniejsze jest jednak to, czy dany typ pasuje do układu przyłącza i wymagań operatora. Gdy już wiesz, jaki aparat może się pojawić w instalacji, następuje ważniejsze pytanie: jak dobrać jego wartość do rzeczywistego obciążenia domu lub firmy.
Jak dobrać wartość do mocy umownej i obciążenia
Tutaj najłatwiej popełnić błąd, bo wiele osób próbuje dobrać ochronę, sumując moce wszystkich urządzeń z tabliczek znamionowych. To nie działa tak prosto. Liczy się jednoczesność pracy, charakter odbiorników, prądy rozruchowe i to, czy instalacja ma jeszcze zapas na przyszłość.
| Pojęcie | Co oznacza w praktyce | Dlaczego jest ważne |
|---|---|---|
| Moc przyłączeniowa | Parametr określający, ile energii można bezpiecznie pobierać z sieci w danym punkcie. | Pomaga ocenić, jakiej klasy zabezpieczenie i przyłącze są potrzebne. |
| Moc umowna | Wartość ustalona w umowie z operatorem lub sprzedawcą. | Jej przekraczanie zwykle kończy się problemami eksploatacyjnymi albo rozliczeniowymi. |
| Moc chwilowa | Rzeczywiste, bieżące obciążenie instalacji. | To ona decyduje, czy aparat zadziała podczas gotowania, grzania wody i pracy kilku odbiorników naraz. |
Orientacyjnie można przyjąć, że 1-faza 16 A daje około 3,7 kW, 1-faza 25 A około 5,8 kW, 3-fazy 16 A około 11 kW, 3-fazy 25 A około 17 kW, a 3-fazy 40 A około 27,7 kW. W praktyce to tylko punkt odniesienia, bo liczy się jeszcze zapas na rozruch urządzeń i sposób użytkowania domu. Jeśli ktoś chce mieć komfort przy płycie indukcyjnej, bojlerze, klimatyzacji i ładowarce EV jednocześnie, sam „papierowy” bilans mocy zwykle nie wystarcza.
Ważna jest też selektywność, czyli takie zestrojenie aparatów, żeby przy awarii zadziałał najpierw właściwy element, najbliższy problemowi. Dobrze dobrane zabezpieczenie główne nie powinno wyłączać całego domu przy każdym większym obciążeniu, ale też nie może być ustawione zbyt wysoko. Jeśli ten balans jest zachowany, instalacja pracuje spokojniej, a sama eksploatacja przestaje być loterią. Kiedy jednak coś wybija, trzeba szybko odróżnić zwykłe przeciążenie od sygnału, że instalacja wymaga naprawy.
Co robić, gdy bezpiecznik przed licznikiem wybija
Regularne zadziałanie tego aparatu nie jest „uroczym wybrykiem” instalacji, tylko komunikatem, że coś jest nie tak. Czasem winny jest jednorazowy skok poboru, ale równie często chodzi o zbyt małą wartość ochrony, uszkodzony odbiornik, słaby styk albo zużyty element w torze zasilania. Ja nie lubię tutaj zgadywać, bo zgadywanie zwykle kończy się powracającym problemem.
| Objaw | Co zwykle oznacza | Jak postąpić |
|---|---|---|
| Zadziałał po włączeniu jednego dużego urządzenia | Przeciążenie albo zbyt duży prąd rozruchowy. | Odłącz urządzenie, sprawdź, czy problem się powtarza, i zweryfikuj jego stan. |
| Wybija przy kilku urządzeniach naraz | Zbyt mała rezerwa mocy dla sposobu użytkowania instalacji. | Rozważ kontrolę mocy umownej i ocenę instalacji przez elektryka. |
| Wyłączenia pojawiają się losowo | Możliwy słaby styk, uszkodzenie przewodu albo problem z aparatem. | Nie próbuj „przeczekać” problemu, tylko zleć diagnostykę. |
| Czuć zapach spalenizny, widać przebarwienia lub grzanie skrzynki | To już sygnał ryzyka uszkodzenia lub przegrzania połączeń. | Wyłącz obciążenie i wezwij uprawnionego elektryka możliwie szybko. |
W przypadku wkładki topikowej nie ma magicznego „resetu” jak w zwykłym wyłączniku nadprądowym. Jeżeli topik zadziałał, trzeba znaleźć przyczynę, a nie tylko wymienić element i liczyć na szczęście. Przy powtarzających się wyłączeniach warto też sprawdzić, czy problem nie leży dalej w instalacji: w zbyt małym przekroju przewodów, zużytych zaciskach albo źle zestawionej rozdzielnicy. To prowadzi już prosto do tematu modernizacji i nowych odbiorników, bo właśnie tam kłopot wychodzi najczęściej.
Dlaczego ten element zyskuje znaczenie przy fotowoltaice i nowych odbiornikach
Przy fotowoltaice, pompie ciepła i ładowarce do auta elektrycznego przedlicznikowa ochrona przestaje być tylko technicznym detalem. Dom zaczyna pracować w innym rytmie: jedne urządzenia pobierają dużo prądu długo i stabilnie, inne włączają się impulsowo, a fotowoltaika zmienia kierunek przepływu energii w instalacji. Sam panel na dachu nie rozwiązuje więc kwestii mocy, jeśli po drugiej stronie masz starą rozdzielnicę, zużyty WLZ albo ochronę dobraną pod zupełnie inny profil zużycia.
Najczęstszy błąd, jaki widzę przy modernizacjach, to skupienie się wyłącznie na nowym urządzeniu. Ktoś kupuje pompę ciepła albo wallbox, a potem okazuje się, że ograniczeniem jest nie sam odbiornik, tylko cały tor zasilania: licznik, przewody zasilające, zaciski, zabezpieczenie główne i rezerwa mocy w umowie. To właśnie wtedy trzeba patrzeć całościowo, a nie punktowo.
- Przy płycie indukcyjnej i bojlerze rośnie ryzyko przeciążenia podczas zwykłych codziennych czynności.
- Przy pompie ciepła ważny staje się też prąd rozruchowy i ciągła praca przez dłuższy czas.
- Przy ładowarce EV szczególnie liczy się rezerwa mocy i poprawna selektywność zabezpieczeń.
- Przy fotowoltaice trzeba sprawdzić nie tylko stronę DC i falownik, ale też część AC oraz warunki przyłączenia.
W takich układach nie zakładałbym, że „jakoś to będzie”. Lepiej sprawdzić, czy zabezpieczenie główne, przekrój przewodów i warunki przyłącza rzeczywiście nadążają za nowym sposobem korzystania z energii. Dzięki temu instalacja będzie nie tylko wygodniejsza, ale też bardziej przewidywalna, a to przy rosnącej liczbie odbiorników ma ogromne znaczenie. Zostaje jeszcze ostatnia rzecz: co konkretnie sprawdzić, zanim zamówisz wymianę albo rozbudowę.
Co sprawdzić, zanim zamówisz wymianę lub modernizację
Jeśli mam wskazać jedną praktyczną zasadę, to brzmi ona tak: nie wymieniaj samego aparatu w oderwaniu od reszty instalacji. Zanim podejmiesz decyzję, spójrz na cały układ zasilania, bo w wielu przypadkach to właśnie on ogranicza bezpieczną pracę, a nie pojedynczy bezpiecznik.
- Sprawdź, jaka jest aktualna moc umowna i czy odpowiada rzeczywistemu zużyciu.
- Oceń, czy w domu pojawiły się nowe odbiorniki dużej mocy, których wcześniej nie było.
- Skontroluj stan WLZ, rozdzielnicy i połączeń zaciskowych, zwłaszcza jeśli instalacja ma już swoje lata.
- Nie zwiększaj wartości ochrony samodzielnie tylko dlatego, że „ciągle wybija”.
- Przy większej zmianie skonsultuj projekt z elektrykiem z uprawnieniami i, jeśli trzeba, z operatorem sieci.
Takie podejście jest zwyczajnie tańsze i bezpieczniejsze niż gaszenie pożaru po źle dobranym aparacie. Jeśli instalacja ma obsłużyć fotowoltaikę, pompę ciepła albo ładowarkę, zaczynam od oceny całego toru zasilania, a nie od samego licznika. To najkrótsza droga do modernizacji, która działa stabilnie i nie zaskakuje przy każdym większym obciążeniu.
