Przepięcie w instalacji elektrycznej to krótki skok napięcia, który potrafi uszkodzić elektronikę szybciej niż zwykły zanik zasilania. W tym artykule wyjaśniam, skąd biorą się takie impulsy, po czym je rozpoznać i jak chronić domową instalację, firmową rozdzielnicę oraz system fotowoltaiczny. Pokazuję też, które zabezpieczenia mają sens, a które tylko dobrze wyglądają na schemacie.
Najważniejsze fakty, które warto zapamiętać od razu
- Impuls napięciowy trwa zwykle ułamki sekundy lub kilka milisekund, ale jego skutki potrafią być kosztowne.
- Najczęstsze źródła to wyładowania atmosferyczne, łączenie dużych odbiorników, problemy z przewodem neutralnym i długie linie DC w PV.
- Skuteczna ochrona opiera się na uziemieniu, połączeniach wyrównawczych i ogranicznikach przepięć dobranych do miejsca montażu.
- W instalacjach fotowoltaicznych trzeba chronić osobno stronę AC, stronę DC oraz przewody komunikacyjne.
- Wyłącznik nadprądowy i różnicowoprądowy nie zastępują ochrony przeciwprzepięciowej.
Czym jest nagły skok napięcia i dlaczego nie warto mylić go z zanikiem prądu
To chwilowy wzrost napięcia ponad wartość znamionową instalacji. Zjawisko jest krótkie, zwykle trwa kilka milisekund lub mniej, ale potrafi przenieść do urządzeń bardzo dużo energii w bardzo małym czasie. W praktyce widzę tu jeden częsty błąd: ludzie czekają na spektakularną awarię, a tymczasem elektronika dostaje serię małych uderzeń, które skracają jej życie po cichu.
Warto też odróżnić taki impuls od zwykłego zaniku zasilania. Zanik gasi odbiornik, a skok napięcia częściej resetuje zasilacz, uszkadza port komunikacyjny, przepala warystor albo rozstraja elektronikę sterującą. Dlatego urządzenie może działać jeszcze przez jakiś czas, choć już zostało nadwyrężone. Kiedy to rozumiesz, łatwiej ocenić, skąd bierze się problem i jak go zatrzymać u źródła.
Skąd biorą się przepięcia w domu i w sieci
W praktyce rozdzielam cztery główne źródła. Każde zachowuje się trochę inaczej, ale efekt końcowy bywa podobny: elektronika dostaje impuls, którego nie powinna zobaczyć. Im dłuższa instalacja i im więcej w niej wrażliwych odbiorników, tym większa szansa, że taki impuls znajdzie słaby punkt.
| Źródło | Co się dzieje | Typowy efekt |
|---|---|---|
| Wyładowania atmosferyczne | Impuls indukuje się w przewodach albo wnika do instalacji przez sieć zasilającą | Uszkodzenia zasilaczy, falowników, modemów i automatyki |
| Łączenie dużych odbiorników | Silnik, pompa, sprężarka lub falownik generują skok przy załączaniu albo wyłączaniu | Zakłócenia, reset urządzeń, krótsza żywotność elektroniki |
| Problemy z przewodem neutralnym lub uziemieniem | Potencjały rozjeżdżają się między obwodami, a napięcie na odbiornikach rośnie | Przeciążenie sprzętu, niestabilna praca i trudne do wykrycia uszkodzenia |
| Długie przewody w PV i automatyce | Rozległa trasa kablowa działa jak antena i zbiera energię z otoczenia | Błędy komunikacji, awarie falownika, uszkodzenia torów DC |
PN-HD 60364-4-443 porządkuje tę tematykę wprost, bo obejmuje ochronę przed przepięciami atmosferycznymi i łączeniowymi w instalacjach niskiego napięcia. Ja traktuję to jako ważną wskazówkę: nie chodzi tylko o burzę, ale też o zwykłą codzienną pracę sieci i odbiorników. Z tego powodu sama „dobra listwa” nie załatwia sprawy, jeśli instalacja jest rozciągnięta albo źle uziemiona.
W instalacjach fotowoltaicznych dochodzi jeszcze jeden problem: przewody na dachu, falownik na ścianie i reszta elektroniki często są oddalone od siebie o kilkanaście metrów. To wystarcza, żeby impuls miał gdzie się rozwinąć. Właśnie dlatego w kolejnym kroku patrzę nie na pojedyncze urządzenie, tylko na to, jakie szkody takie zjawisko zostawia w całym systemie.
Jakie szkody powodują i po czym je rozpoznać
Najbardziej zdradliwe są uszkodzenia częściowe. Sprzęt nie musi od razu przestać działać, żeby było po nim widać ślad przeciążenia. Czasem awaria pojawia się po kilku dniach, czasem dopiero przy kolejnym włączeniu większego obciążenia, a czasem ogranicza się do utraty danych albo sporadycznych restartów.
- Router, modem lub switch zaczyna się losowo resetować.
- Oświetlenie LED migocze, a zasilacze bucza lub grzeją się bardziej niż zwykle.
- Falownik zgłasza błędy komunikacji, odłącza się od sieci lub nie zapisuje pełnych danych.
- Automatyka domowa przestaje reagować na część czujników albo wykonuje komendy z opóźnieniem.
- W rozdzielnicy pojawiają się przebarwienia, zapach przegrzania albo wskaźnik stanu SPD pokazuje zużycie.
W instalacjach PV szkody bywają szczególnie kosztowne, bo oprócz samego urządzenia dochodzi utrata produkcji energii. Gdy falownik stoi, przestaje pracować cała instalacja, a przy dachu albo farmie to oznacza realny przestój. Z mojej perspektywy właśnie dlatego ochrona musi być warstwowa, a nie symboliczna. I tu przechodzimy do tego, co faktycznie działa.
Jak chronić instalację warstwowo, zamiast liczyć na szczęście
Ja zaczynam od podstaw, bo bez nich nawet najlepszy ogranicznik pracuje gorzej. Najpierw są połączenia wyrównawcze i uziemienie, czyli wyrównanie potencjałów między metalowymi elementami instalacji. Potem dobiera się ograniczniki przepięć (SPD) w odpowiednich punktach rozdziału energii. Dopiero na końcu dokładam ochronę blisko najbardziej wrażliwych urządzeń.
| Typ ochrony | Gdzie go umieszczam | Po co jest | Kiedy ma największy sens |
|---|---|---|---|
| Typ 1 lub 1+2 | Przy wejściu instalacji do budynku | Odprowadza duże impulsy, także związane z wyładowaniami | Gdy obiekt ma zewnętrzną instalację odgromową albo wysoką ekspozycję na burze |
| Typ 2 | W rozdzielnicach podrzędnych | Ogranicza resztkowe impulsy i przepięcia łączeniowe | W większości domów, biur i małych obiektów |
| Typ 3 | Blisko konkretnego urządzenia | Chroni najbardziej wrażliwą elektronikę | Dla routerów, sterowników, automatyki i aparatury pomiarowej |
W normie PN-HD 60364-4-443 chodzi właśnie o ochronę przed przepięciami atmosferycznymi i łączeniowymi, a nie o jeden przypadkowy moduł w rozdzielnicy. To ważne, bo wyłącznik nadprądowy i różnicowoprądowy pełnią inną rolę: chronią przewody i ludzi, ale nie zatrzymują krótkiego impulsu napięciowego. Ja szczególnie pilnuję też długości połączeń do szyny PE, czyli przewodu ochronnego, bo każda zbędna pętla pogarsza skuteczność ochrony.
Dobra ochrona nie musi być rozbudowana, ale musi być spójna. Jeśli zrobisz tylko jeden punkt zabezpieczenia, a pominiesz resztę instalacji, zostawisz furtkę dla impulsu. W systemach fotowoltaicznych ta zasada nadal obowiązuje, tylko dochodzi jeszcze jedna warstwa złożoności.

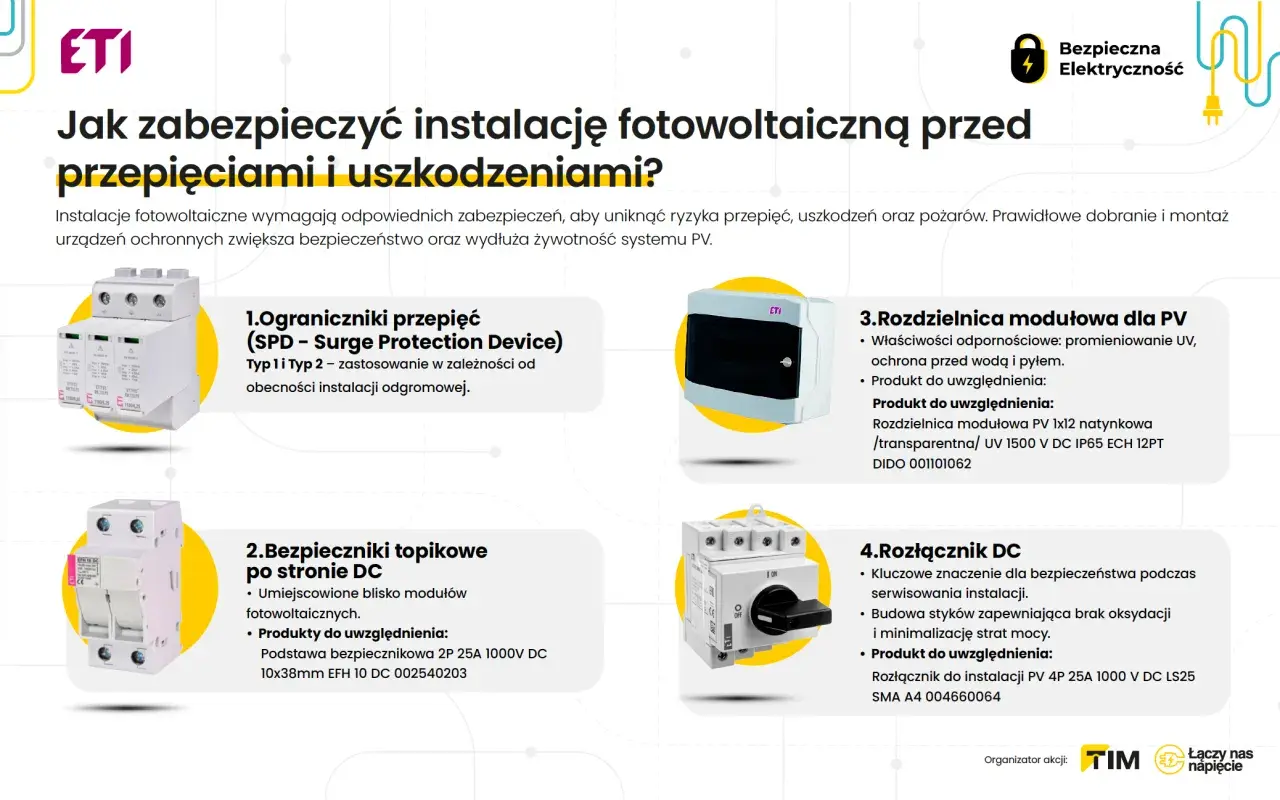

Co zmienia fotowoltaika i magazyn energii
Instalacja PV nie jest zwykłym odbiornikiem. Ma długie przewody DC, falownik, często monitoring, czasem komunikację po Ethernet albo RS-485, a coraz częściej również magazyn energii. Każdy z tych elementów może stać się drogą wejścia impulsu. W praktyce największym problemem nie bywa sam moduł na dachu, tylko elektronika pośrednia, zwłaszcza falownik i tor komunikacyjny.
IEC 61643-31 dotyczy ochronników po stronie DC instalacji fotowoltaicznych do 1500 V DC. To ważne, bo ta część systemu pracuje w innych warunkach niż klasyczna instalacja 230/400 V i wymaga urządzeń przeznaczonych właśnie do PV. Na stronie AC nadal potrzebna jest klasyczna ochrona w rozdzielnicy, a przewody monitorujące czy sieciowe też warto zabezpieczyć, bo impuls nie wybiera tylko przewodów zasilających.
| Element instalacji | Dlaczego jest narażony | Co robić |
|---|---|---|
| Stringi DC | Długie przewody na dachu zbierają energię z otoczenia | Stosować ochronniki DC dobrane do napięcia pracy i układu PV |
| Falownik | Ma czułą elektronikę i zwykle jest centrum całego systemu | Chronić zarówno wejście DC, jak i stronę AC oraz połączenia wyrównawcze |
| Monitoring i komunikacja | Przewody sygnałowe łatwo przenoszą zakłócenia | Dodać ochronę dla Ethernet, RS-485 i innych torów sterowania |
| Magazyn energii | Ma własną elektronikę i inne warunki pracy niż klasyczne PV | Projektować ochronę osobno, nie zakładać, że ochrona PV wystarczy do wszystkiego |
Warto zapamiętać jedno ograniczenie: rozwiązania dla samej instalacji PV nie zawsze obejmują systemy ze storage. Jeśli w układzie pojawiają się baterie, trzeba sprawdzić, czy ochrona dotyczy również tej części instalacji, a nie tylko stringów i falownika. To drobny szczegół na etapie projektu, ale później potrafi zdecydować o tym, czy całość pracuje stabilnie po burzy.
Najczęstsze błędy, które robią z ochrony atrapę
Najwięcej problemów widzę tam, gdzie ktoś kupił ogranicznik, ale nie zbudował całego układu ochrony. Sam moduł nie wystarczy, jeśli instalacja jest źle poprowadzona albo pominięto ważne obwody. To właśnie dlatego wiele awarii wygląda jak „pech”, choć w praktyce jest skutkiem kilku prostych zaniedbań.
- Jeden ochronnik w głównej rozdzielnicy i nic więcej. To za mało, jeśli za nim stoją kolejne rozdzielnice, długie przewody lub wrażliwa automatyka.
- Zbyt długie połączenia. Im większa pętla przewodów, tym gorszy efekt ochrony i większe napięcie resztkowe.
- Pominięcie torów komunikacyjnych. Routery, liczniki energii i systemy sterowania często psują się szybciej niż sama część zasilająca.
- Dobór bez sprawdzenia parametrów pracy. Liczy się nie tylko typ urządzenia, ale też napięcie, układ sieci i miejsce montażu.
- Brak wymiany po zużyciu. Ochronnik, który zadziałał, nie zawsze wygląda na uszkodzony z zewnątrz, ale jego wkład mógł już stracić sprawność.
Jeśli miałbym wskazać jedną rzecz, którą początkujący oceniają źle, to właśnie jest nią skala całego układu. Ochrona działa najlepiej wtedy, gdy obejmuje zasilanie, uziemienie, komunikację i wrażliwą elektronikę jako jeden system. Na końcu zostaje jeszcze prosta kontrola po burzy, która pozwala wyłapać problem, zanim przerodzi się w kosztowną awarię.
Krótka kontrola po burzy, która pozwala wychwycić problem wcześniej
Po mocniejszym wyładowaniu albo serii burz sprawdzam kilka rzeczy od razu. To proste czynności, ale właśnie one często ratują sprzęt przed kolejną awarią albo pomagają wykryć uszkodzenie, zanim rozleje się na większą część instalacji.
- Sprawdź wskaźnik stanu ogranicznika przepięć w rozdzielnicy.
- Otwórz aplikację lub panel falownika i zobacz, czy nie ma błędów komunikacji lub zaniku produkcji.
- Obejrzyj rozdzielnicę pod kątem przebarwień, zapachu przegrzania albo luzów na zaciskach.
- Sprawdź router, switch i urządzenia automatyki, jeśli po burzy pojawiły się restarty lub utrata połączenia.
- Jeśli ochronnik zadziałał, zaplanuj przegląd zamiast zakładać, że „sam wrócił do normy”.
Najlepiej działa podejście warstwowe: dobre uziemienie, poprawne połączenia wyrównawcze, ograniczniki dobrane do miejsca montażu i regularna kontrola po burzach. W domu i w instalacji PV właśnie ta kombinacja najczęściej decyduje o tym, czy impuls skończy się chwilowym zakłóceniem, czy kosztowną wymianą sprzętu.
