Przewód 4mm2 to często wybierany element instalacji elektrycznych, ale czy zawsze jest bezpiecznym rozwiązaniem? W tym artykule przyjrzymy się bliżej obciążalności przewodu 4mm2, analizując jego właściwości i potencjalne zagrożenia. Zastanowimy się, czy ten popularny wybór to gwarancja bezpieczeństwa, czy może ukryta pułapka czekająca na nieświadomych instalatorów i użytkowników.
Omówimy kluczowe aspekty związane z obciążalnością przewodu 4mm2, w tym wpływ temperatury, długości przewodu i rodzaju instalacji. Poznasz praktyczne wskazówki dotyczące prawidłowego doboru i montażu, które pomogą Ci uniknąć potencjalnych problemów. Niezależnie od tego, czy jesteś profesjonalnym elektrykiem, czy po prostu interesujesz się tematem, ten artykuł dostarczy Ci cennych informacji o bezpieczeństwie instalacji elektrycznych.
Charakterystyka przewodu 4mm2 i jego zastosowanie
Przewód o przekroju 4mm2 to jeden z popularniejszych wyborów w instalacjach elektrycznych. Charakteryzuje się stosunkowo niewielkim przekrojem, co czyni go łatwym w montażu, a jednocześnie oferuje wystarczającą obciążalność dla wielu domowych zastosowań. Typowo, przewód ten jest wykorzystywany w instalacjach mieszkaniowych do zasilania gniazdek, oświetlenia oraz mniejszych urządzeń elektrycznych.
Główną zaletą przewodu 4mm2 jest jego wszechstronność. Może być stosowany zarówno w instalacjach podtynkowych, jak i natynkowych. Jego obciążalność prądowa sprawia, że sprawdza się w obwodach o średnim zapotrzebowaniu na energię. Warto jednak pamiętać, że właściwe wykorzystanie tego przewodu wymaga dokładnego rozpoznania potrzeb instalacji.

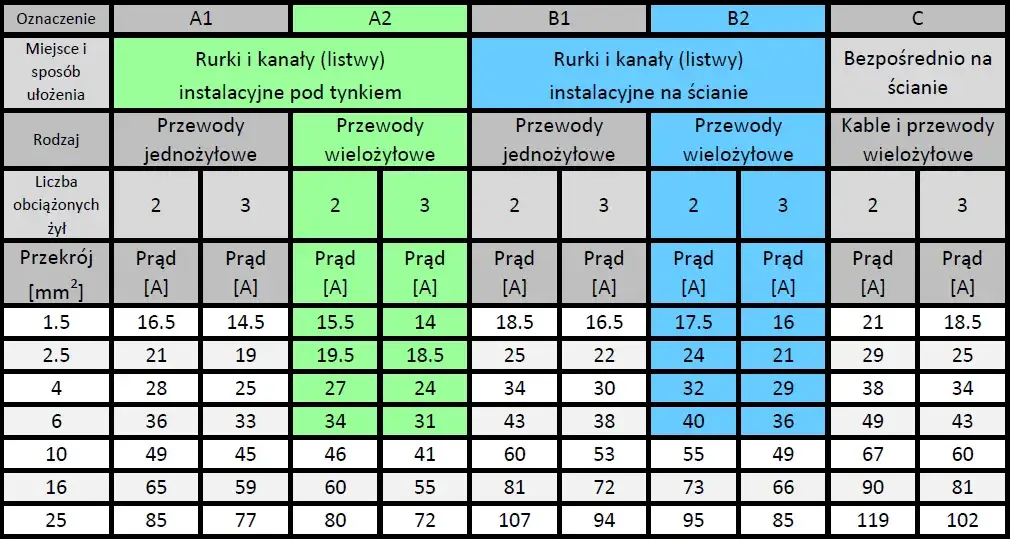

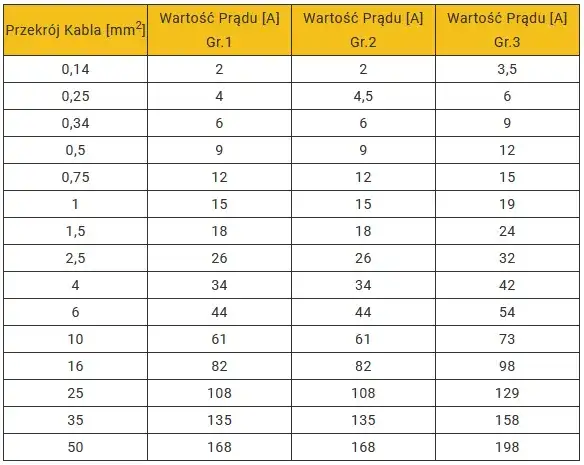

Obciążalność prądowa przewodu 4mm2 w różnych warunkach
Obciążalność przewodu 4mm2 zależy od wielu czynników. W standardowych warunkach, przy temperaturze otoczenia 30°C i ułożeniu w rurze instalacyjnej, może on przewodzić prąd o natężeniu do 32A. Jednak ta wartość może się znacząco zmieniać w zależności od sposobu instalacji i warunków środowiskowych.
W przypadku ułożenia przewodu w powietrzu, jego obciążalność może wzrosnąć nawet do 41A. Z drugiej strony, gdy przewód jest zakopany w ziemi, obciążalność spada do około 34A. Te różnice wynikają z odmiennych warunków odprowadzania ciepła w każdym z tych środowisk.
Czytaj więcej: Koszt rekuperacji i montażu wentylacji - ile kosztuje rekuperacja?
Wpływ temperatury na bezpieczeństwo instalacji 4mm2
Temperatura odgrywa kluczową rolę w określaniu bezpieczeństwa i efektywności przewodu 4mm2. Wraz ze wzrostem temperatury otoczenia, obciążalność przewodu maleje. Jest to spowodowane zwiększonym oporem elektrycznym materiału przewodzącego w wyższych temperaturach, co prowadzi do większych strat energii w postaci ciepła.
Przykładowo, jeśli temperatura otoczenia wzrośnie z 30°C do 40°C, obciążalność przewodu 4mm2 może spaść nawet o 10-15%. W ekstremalnych warunkach, gdy temperatura przekracza 50°C, może być konieczne znaczne obniżenie dopuszczalnego obciążenia, aby uniknąć przegrzania i potencjalnego uszkodzenia izolacji.
Wpływ niskich temperatur
Z drugiej strony, niskie temperatury mogą pozornie zwiększać obciążalność przewodu. Jednak należy zachować ostrożność, gdyż nagłe zmiany temperatury mogą prowadzić do kondensacji wilgoci, co z kolei może negatywnie wpłynąć na właściwości izolacyjne przewodu.
- W temperaturze 20°C: standardowa obciążalność przewodu 4mm2
- W temperaturze 40°C: obciążalność spada o około 10-15%
- W temperaturze 0°C: potencjalnie wyższa obciążalność, ale ryzyko kondensacji
- Powyżej 50°C: znaczne ograniczenie obciążalności, konieczność dodatkowych środków bezpieczeństwa

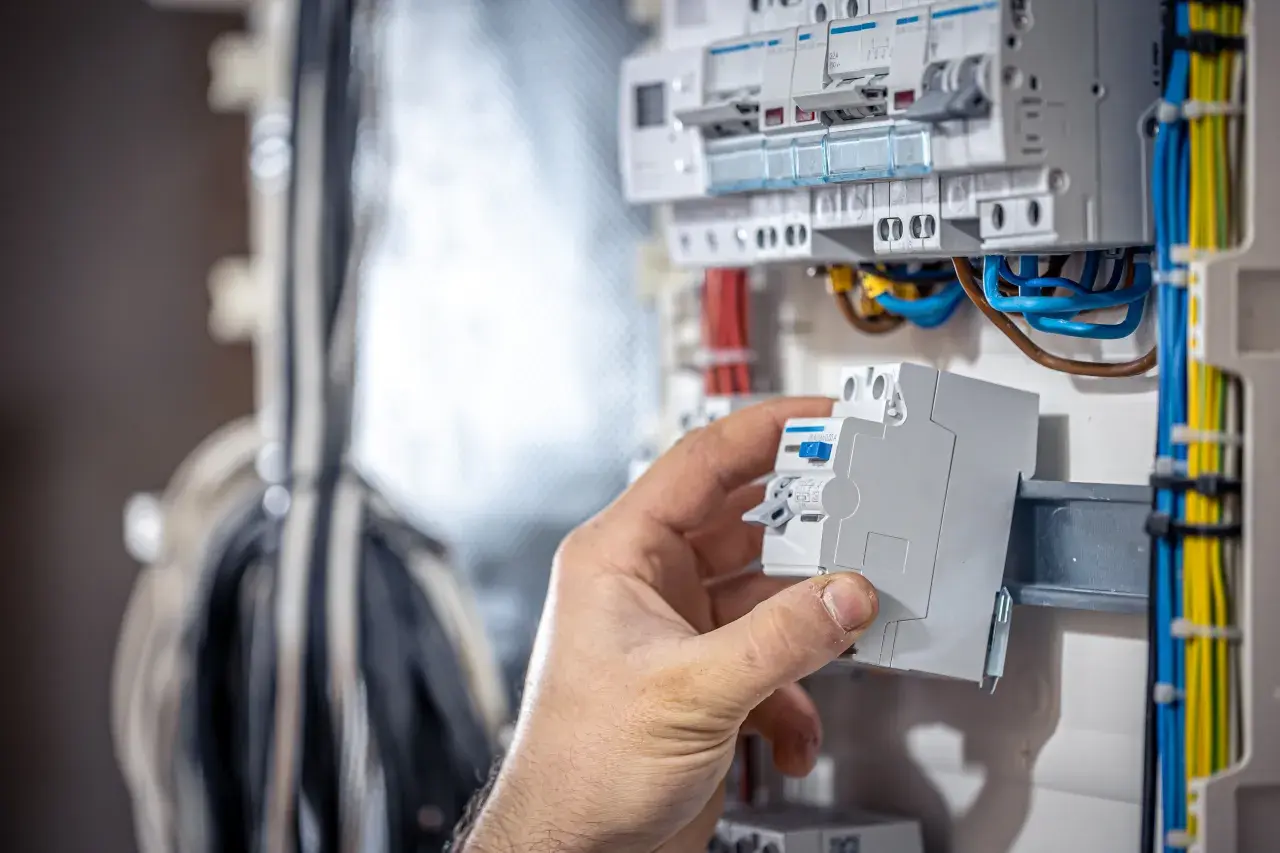

Dobór zabezpieczeń dla przewodu 4mm2
Właściwy dobór zabezpieczeń jest kluczowy dla zapewnienia bezpieczeństwa instalacji wykorzystującej przewód 4mm2. Podstawowym elementem ochrony jest bezpiecznik lub wyłącznik nadprądowy, którego parametry muszą być dostosowane do obciążalności przewodu. Dla typowej instalacji z przewodem 4mm2, zaleca się stosowanie zabezpieczeń o wartości 20A lub 25A, w zależności od konkretnych warunków i przeznaczenia obwodu.
Oprócz zabezpieczeń nadprądowych, warto rozważyć zastosowanie wyłączników różnicowoprądowych. Te urządzenia zapewniają dodatkową ochronę przed porażeniem prądem elektrycznym, wykrywając nawet niewielkie upływy prądu. W przypadku instalacji z przewodem 4mm2, zaleca się stosowanie wyłączników różnicowoprądowych o czułości 30mA.
Koordynacja zabezpieczeń
Istotnym aspektem jest również koordynacja między różnymi poziomami zabezpieczeń. Należy upewnić się, że zabezpieczenia są dobrane w taki sposób, aby w przypadku awarii zadziałało to, które jest najbliżej źródła problemu, minimalizując tym samym zakres przerwy w dostawie prądu.
| Typ zabezpieczenia | Zalecana wartość dla przewodu 4mm2 |
| Bezpiecznik topikowy | 20A - 25A |
| Wyłącznik nadprądowy | 20A - 25A (charakterystyka B lub C) |
| Wyłącznik różnicowoprądowy | 30mA |
Porównanie przewodu 4mm2 z innymi przekrojami
Aby lepiej zrozumieć właściwości przewodu 4mm2, warto porównać go z innymi popularnymi przekrojami. Na przykład, przewód 6mm2 ma obciążalność większą o około 25-30% w porównaniu do 4mm2, co czyni go lepszym wyborem dla obwodów o większym zapotrzebowaniu na prąd. Z kolei przewód 10mm2 oferuje obciążalność niemal dwukrotnie większą niż 4mm2, ale jest znacznie droższy i trudniejszy w instalacji.
Z drugiej strony, przewody o mniejszym przekroju, takie jak 2,5mm2, mają mniejszą obciążalność, ale są tańsze i łatwiejsze w montażu w ciasnych przestrzeniach. Wybór odpowiedniego przekroju zawsze powinien być podyktowany specyfiką instalacji i przewidywanym obciążeniem.
Najczęstsze błędy przy instalacji przewodu 4mm2
Podczas instalacji przewodu 4mm2 można popełnić wiele błędów, które mogą znacząco wpłynąć na bezpieczeństwo i efektywność instalacji. Jednym z najczęstszych jest przeciążanie przewodu przez podłączenie zbyt wielu urządzeń lub urządzeń o zbyt dużym poborze mocy. Prowadzi to do przegrzewania się przewodu i może skutkować uszkodzeniem izolacji lub nawet pożarem.
Innym częstym błędem jest nieprawidłowe łączenie przewodów. Luźne połączenia mogą prowadzić do iskrzenia i lokalnego przegrzewania się, co stanowi poważne zagrożenie. Ponadto, niewłaściwe zabezpieczenie przewodu przed uszkodzeniami mechanicznymi, szczególnie w miejscach narażonych na naprężenia, może prowadzić do przerwania ciągłości przewodu lub uszkodzenia izolacji.
- Przeciążanie obwodu: podłączanie zbyt wielu urządzeń o dużym poborze mocy
- Nieprawidłowe łączenie: luźne połączenia prowadzące do iskrzenia
- Brak ochrony mechanicznej: narażenie przewodu na uszkodzenia fizyczne
- Niewłaściwe zabezpieczenia: dobór bezpieczników o zbyt wysokiej wartości
Alternatywne rozwiązania dla przewodu 4mm2
W niektórych sytuacjach przewód 4mm2 może nie być optymalnym wyborem. Warto wtedy rozważyć alternatywne rozwiązania. Dla obwodów o większym zapotrzebowaniu na prąd, przewód 6mm2 o wyższej obciążalności może być lepszym wyborem. Zapewnia on większe bezpieczeństwo i elastyczność, szczególnie w przypadku instalacji, gdzie planowane jest przyszłe zwiększenie obciążenia.
Z kolei w przypadku instalacji wymagających jeszcze większej obciążalności, przewód 10mm2 może być odpowiednim rozwiązaniem. Choć jest droższy i trudniejszy w montażu, oferuje znacznie większą przepustowość prądową, co może być kluczowe w niektórych zastosowaniach przemysłowych lub w przypadku zasilania dużych urządzeń domowych.
W niektórych przypadkach, zwłaszcza gdy mamy do czynienia z ograniczeniami przestrzennymi lub budżetowymi, można rozważyć zastosowanie przewodów o specjalnej konstrukcji, takich jak przewody płaskie lub przewody o zwiększonej odporności na temperaturę. Te rozwiązania mogą oferować lepsze parametry przy mniejszym przekroju, co czyni je interesującą alternatywą dla standardowego przewodu 4mm2.
Podsumowanie
Przewód 4mm2 to wszechstronne rozwiązanie dla wielu instalacji elektrycznych, oferujące dobrą równowagę między obciążalnością a łatwością montażu. Jego właściwości zależą jednak od warunków eksploatacji, takich jak temperatura otoczenia czy sposób ułożenia. Prawidłowy dobór zabezpieczeń i uwzględnienie specyfiki instalacji są kluczowe dla zapewnienia bezpieczeństwa.
Przy wyborze przewodu należy rozważyć alternatywy, takie jak przewody 6mm2 czy 10mm2, które mogą lepiej sprostać wymaganiom niektórych instalacji. Unikanie typowych błędów montażowych i świadomość ograniczeń przewodu 4mm2 pozwolą na stworzenie bezpiecznej i efektywnej instalacji elektrycznej. Właściwe zastosowanie tej wiedzy gwarantuje długotrwałe i bezpieczne funkcjonowanie systemu elektrycznego.
