W praktyce najważniejsze w fotowoltaice nie zaczyna się od falownika, tylko od pojedynczego ogniwa. Budowa ogniwa fotowoltaicznego decyduje o tym, jak światło zamienia się w prąd, dlaczego jedne konstrukcje lepiej znoszą upał, a inne są bardziej wrażliwe na cień. W tym tekście rozkładam temat na konkretne warstwy, pokazuję różnice między technologiami i wyjaśniam, co z tej wiedzy realnie wynika dla dachu, elewacji i całej instalacji.
Najważniejsze elementy, które warto zrozumieć od razu
- Ogniwo to pojedynczy element produkujący prąd, a moduł to zespół połączonych ogniw zamkniętych w jednej obudowie.
- Kluczowe są dwie warstwy półprzewodnika, złącze p-n, siatka kontaktów i warstwa antyrefleksyjna.
- Światło nie tworzy prądu samo z siebie, tylko pobudza elektrony, które po rozdzieleniu w złączu mogą płynąć w obwodzie.
- Na rynku w 2026 roku dominują technologie TOPCon i HJT, a klasyczne PERC stopniowo ustępują im miejsca.
- W budownictwie równie ważne jak sama technologia są zacienienie, temperatura pracy i sposób montażu na dachu lub elewacji.
- Największy błąd początkujących to mylenie wyglądu modułu z rzeczywistą konstrukcją pojedynczego ogniwa.
Z czego składa się pojedyncze ogniwo
Jeśli rozebrać ogniwo na części, zobaczymy cienką płytkę krzemu, domieszkowane obszary typu p i n, warstwy pasywujące oraz metalowe kontakty. W nowoczesnych konstrukcjach chodzi o to, by jak najmniej elektronów "uciekało" zanim zostaną zebrane. To dlatego elementy, które wyglądają jak detal produkcyjny, mają ogromny wpływ na końcową sprawność.
| Element | Rola | Co daje w praktyce |
|---|---|---|
| Wafer krzemowy | Stanowi nośnik półprzewodnikowy, na którym buduje się resztę struktury. | Najczęściej ma grubość rzędu 120-180 µm w nowoczesnych ogniwach krystalicznych. |
| Obszary typu p i n | Tworzą dwie strefy o różnym typie przewodnictwa. | Ich granica uruchamia efekt fotowoltaiczny. |
| Złącze p-n | Wytwarza wewnętrzne pole elektryczne. | To ono porządkuje ruch nośników ładunku po oświetleniu. |
| Warstwa antyrefleksyjna | Ogranicza odbicie światła od powierzchni. | Więcej energii dociera do półprzewodnika, więc rośnie uzysk. |
| Siatka kontaktów przednich | Zbiera elektrony z górnej powierzchni. | Musi być cienka, bo zbyt duże zacienienie obniża produkcję. |
| Kontakt tylny i warstwa pasywująca | Odbiera ładunek i ogranicza straty na rekombinacji. | Pomaga podnieść sprawność i poprawia stabilność pracy. |
W praktyce to nie jedna warstwa "robi robotę", tylko ich współpraca: światło ma wejść, ładunek ma zostać rozdzielony, a metal ma go odebrać z możliwie małymi stratami. Kiedy rozumie się ten układ, łatwiej zobaczyć, dlaczego drobna zmiana w procesie produkcji potrafi dać duży skok w sprawności. Następny krok to sam mechanizm tego rozdzielenia.

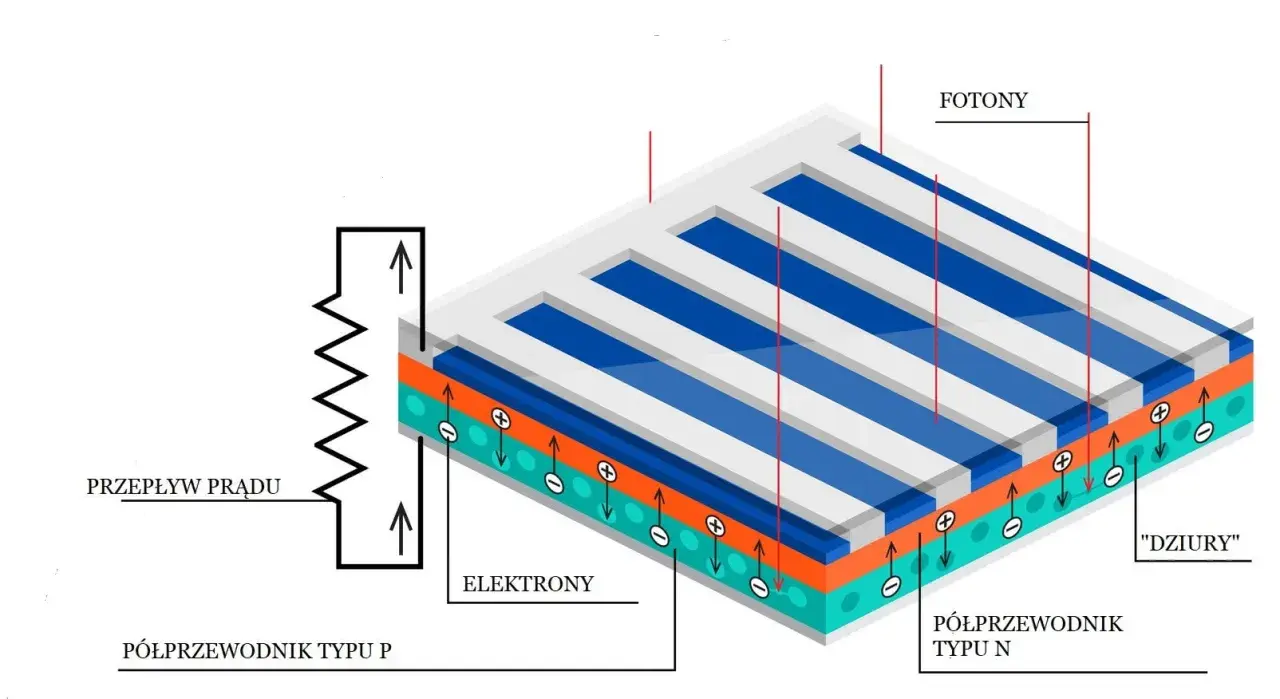

Jak złącze p-n zamienia światło na prąd
Światło dostarcza energii w porcjach zwanych fotonami. Gdy foton ma odpowiednio dużo energii i trafi w warstwę półprzewodnika, może pobudzić elektron do wyższego stanu energetycznego i zostawić po nim dziurę, czyli miejsce po elektronie zachowujące się jak nośnik dodatni. W złączu p-n powstaje pole elektryczne, które rozdziela te nośniki: elektrony są kierowane do jednej strony, a dziury do drugiej, dzięki czemu na zaciskach pojawia się napięcie.
Ja lubię upraszczać ten proces do trzech ruchów: pobudzenie, rozdzielenie i zebranie ładunku. Bez złącza półprzewodnikowego energia światła rozpraszałaby się znacznie szybciej, a bez metalowych kontaktów nie dałoby się jej sensownie odebrać do obwodu. W efekcie z jednego małego elementu dostajemy prąd stały, który dopiero potem falownik zamienia na energię używaną w budynku.
Warto też pamiętać o ograniczeniu: nie każda porcja energii fotonu zamienia się w elektryczność. Część ucieka w postaci ciepła, część zostaje stracona na odbiciu i rekombinacji, czyli ponownym połączeniu elektronów z dziurami. To właśnie dlatego technologia ogniwa ma tak duże znaczenie dla końcowego uzysku, a nie tylko jego wygląd z katalogu. I tu pojawia się pytanie, które zwykle pada dalej: które konstrukcje radzą sobie z tym najlepiej.
Jakie technologie dominują w 2026 roku
Jeśli patrzę na rynek w 2026 roku, widzę wyraźne przesunięcie w stronę TOPCon, obok którego rosną HJT i rozwiązania back-contact. PERC nadal spotyka się w starszych projektach i w części tańszych ofert, ale nie wyznacza już kierunku rozwoju. To nie jest marketingowy detal, tylko realna zmiana technologiczna, która wpływa na sprawność, temperaturę pracy i sposób produkcji.
| Technologia | Jak jest zbudowana | Mocne strony | Ograniczenia | Gdzie ma sens |
|---|---|---|---|---|
| PERC | Klasyczne krzemowe ogniwo z pasywacją tylnej strony. | Technologia dojrzała, szeroko dostępna, zwykle korzystna cenowo. | Mniej przestrzeni na dalsze podnoszenie sprawności niż w nowszych konstrukcjach. | Starsze linie produkcyjne, projekty wrażliwe na cenę. |
| TOPCon | Pasywowany kontakt tunelowy na bazie krzemu z cienką warstwą tlenkową. | Dobry balans między sprawnością, kosztem i odpornością na degradację. | Proces jest bardziej złożony, a część producentów nadal dopracowuje jakość linii. | Najczęstszy wybór w nowych instalacjach domowych i komercyjnych. |
| HJT | Heterozłącze krzemu krystalicznego z cienkimi warstwami amorficznymi. | Świetna praca w wyższej temperaturze i wysoka sprawność potencjalna. | Zwykle wyższy koszt produkcji i bardziej wymagający proces technologiczny. | Projekty premium, instalacje z dużymi wymaganiami wobec uzysku. |
| Back contact / IBC | Kontakty przeniesione na tył ogniwa. | Lepszy wygląd frontu i bardzo dobry potencjał sprawności. | Wyższa cena i mniej powszechna dostępność. | Realizacje, w których liczy się estetyka i wysoka gęstość mocy. |
Warto dodać, że w budynkach o nietypowej geometrii czasem pojawiają się też ogniwa cienkowarstwowe, ale w domach jednorodzinnych to raczej nisza niż standard. Dla większości inwestorów krytyczne jest dziś to, czy moduł dobrze znosi ciepło, cień i pracę przez lata, a nie sama nazwa z etykiety. Same ogniwa to jednak nie wszystko. Na dachu liczy się także sposób, w jaki są spakowane i połączone.
Czym różni się ogniwo od modułu i całego systemu
Najwięcej nieporozumień zaczyna się wtedy, gdy ktoś myli pojedyncze ogniwo z panelem. Ogniwo produkuje prąd, ale jest bardzo delikatne; moduł to laminat, który chroni je szkłem, enkapsulantem i tylną warstwą ochronną; dopiero string i falownik włączają to w pracę budynku. Z perspektywy budowy obiektu to ważne rozróżnienie, bo inne są wymagania dla samego półprzewodnika, a inne dla całego elementu dachowego.
| Poziom | Co zawiera | Po co to jest |
|---|---|---|
| Ogniwo | Warstwa półprzewodnika z kontaktami. | Wytwarza napięcie pod wpływem światła. |
| Moduł | Ogniwa, szkło, enkapsulant EVA/POE, rama, puszka przyłączeniowa, czasem szkło z tyłu. | Chroni i łączy ogniwa w trwały element montażowy. |
| String | Szereg połączonych modułów. | Buduje wyższe napięcie dla falownika. |
| System PV | Moduły, okablowanie, zabezpieczenia, falownik, konstrukcja montażowa. | Włącza produkcję energii w działanie całego budynku. |
W puszce przyłączeniowej zwykle znajdują się diody bypass, które omijają zacienioną sekcję i ograniczają ryzyko przegrzania. To drobny element, ale ma duże znaczenie przy kominie, antenie, świetliku albo częściowym zabrudzeniu. W budownictwie ważny jest też typ konstrukcji: glass-glass lepiej znosi wymagające warunki i częściej wybiera się go tam, gdzie liczy się trwałość oraz mniejsze ryzyko degradacji, a klasyczny backsheet bywa lżejszy i tańszy. To nie jest wybór wyłącznie estetyczny. W praktyce wpływa na masę na dachu, odporność na wilgoć i sposób starzenia się całego układu.
Nawet najlepiej zaprojektowany moduł traci, jeśli dach pracuje przeciw niemu. Dlatego następna część jest dla mnie najważniejsza z punktu widzenia eksploatacji, nie samej teorii.
Co najbardziej psuje wydajność po montażu
W terenie najczęściej nie psuje się sama fizyka ogniwa, tylko warunki, w jakich musi pracować. Właśnie dlatego przy projektach budowlanych patrzę nie tylko na moc w watach, ale też na cień, temperaturę, zabrudzenie i obciążenia mechaniczne. Dobrze dobrana technologia może ograniczyć straty, ale nie wyzeruje ich całkowicie.
- Cień - nawet częściowe zacienienie jednego fragmentu może obniżyć pracę całej sekcji. Bypass diody pomagają, ale nie usuwają problemu.
- Temperatura - większość modułów krzemowych traci część mocy wraz ze wzrostem temperatury, często około 0,3-0,4% na każdy 1°C powyżej warunków testowych, choć dokładna wartość zależy od karty katalogowej.
- Zabrudzenia - kurz, pył, liście i ptasie odchody są szczególnie uciążliwe na dachach o małym nachyleniu.
- Mikropęknięcia - powstają po transporcie, montażu albo pod wpływem obciążeń śniegiem i wiatrem. Na oko ich zwykle nie widać.
- Wilgoć i korozja - jeśli laminat lub uszczelnienie są słabe, parametry modułu potrafią spadać szybciej, niż przewiduje folder sprzedażowy.
Najbardziej praktyczny wniosek jest prosty: lepsza technologia ogniwa nie zastępuje dobrego projektu budynku. Na cienistej połaci dachowej sprawny moduł nadal będzie pracował słabiej niż przeciętny moduł na dobrze zaprojektowanej, przewiewnej powierzchni. Kiedy już widzi się te zależności, łatwiej przełożyć teorię na konkretne decyzje projektowe.
Na co patrzeć przy projekcie dachu lub elewacji
W budownictwie ogniwa fotowoltaiczne nie funkcjonują w próżni. Liczy się nie tylko ich sprawność, ale też to, jak współpracują z pokryciem dachowym, wentylacją, nośnością i planowanym sposobem użytkowania obiektu. Ja zwykle zaczynam od pytania: czy ten budynek ma dać maksymalny uzysk, czy raczej stabilny kompromis między energią, estetyką i trwałością?
| Sytuacja na budynku | Co z niej wynika dla konstrukcji PV | Co zwykle robię |
|---|---|---|
| Dach z kominami, lukarnami i antenami | Cień pojawia się regularnie, a nie tylko sporadycznie. | Wybieram układ, który lepiej znosi częściowe zacienienie, i sprawdzam podział na sekcje. |
| Elewacja lub BIPV | Liczą się wygląd, masa i odporność na długotrwałe warunki atmosferyczne. | Częściej rozważam glass-glass albo konstrukcje z kontaktem tylnym. |
| Dach o dużym obciążeniu śniegiem lub wiatrem | Moduł musi przenieść większe siły mechaniczne. | Sprawdzam kartę mechaniczną, a nie tylko moc znamionową. |
| Mała powierzchnia dachu | Każdy procent sprawności ma większą wartość. | Szukam wyższej gęstości mocy, bo powierzchnia staje się ograniczeniem. |
| Budynek modernizowany etapami | Istotna jest kompatybilność z istniejącą instalacją i dostęp serwisowy. | Sprawdzam, czy nowa sekcja nie pogorszy pracy starej. |
W praktyce najczęściej wygrywa nie rozwiązanie najgłośniejsze w reklamie, tylko to, które najlepiej pasuje do konkretnego dachu. Jeśli połacie są czyste i dobrze ustawione, nawet umiarkowanie złożone ogniwo da bardzo dobry efekt. Jeśli budynek jest trudny, warto dopłacić za lepszą tolerancję na cień, wyższą odporność lub solidniejszą konstrukcję mechaniczną. Z tego właśnie wynika ostatnia, najprostsza zasada.
Co ta konstrukcja mówi o sensownym wyborze instalacji
Jeżeli miałbym zostawić jedną praktyczną myśl, to taką: nie oceniaj technologii PV wyłącznie po mocy znamionowej. Najpierw patrz na strukturę ogniwa i modułu, potem na warunki na budynku, a dopiero na końcu na liczbę w katalogu. To podejście zwykle daje lepszy efekt niż polowanie na najniższą cenę za wat.
- Przy cieniu i złożonym dachu ważniejsze są rozwiązania ograniczające straty niż sama rekordowa sprawność.
- Przy elewacji i BIPV liczą się masa, odporność i estetyka tylnej części modułu.
- Przy małej powierzchni warto dopłacić do technologii o wyższej gęstości mocy, bo każdy metr ma znaczenie.
W fotowoltaice szczegóły konstrukcyjne nie są detalem dla ciekawskich. To one decydują, czy system będzie pracował stabilnie przez lata, czy tylko dobrze wyglądał w ofercie. Jeśli budynek ma być naprawdę efektywny energetycznie, właśnie od tego poziomu warto zaczynać projekt.
