W tym tekście wyjaśniam, czym jest prąd trójfazowy, gdzie naprawdę daje przewagę i jak odróżnić sensowny układ od instalacji, która tylko „ma trzy fazy” na papierze. Pokazuję też, jak czytać podstawowe oznaczenia, kiedy taki układ ma znaczenie w domu lub warsztacie oraz co zmienia przy fotowoltaice i ładowaniu auta. To temat techniczny, ale w praktyce bardzo użytkowy, bo od niego zależy wygoda, bezpieczeństwo i zapas mocy.
Najważniejsze fakty o zasilaniu trójfazowym
- W polskich instalacjach niskiego napięcia standardem jest 230/400 V oraz 50 Hz.
- Trzy fazy są przesunięte względem siebie o 120°, co stabilizuje dostarczanie mocy.
- Przy zabezpieczeniu 3 × 16 A dostępna moc wynosi około 11 kW, a przy 3 × 32 A około 22 kW.
- Największy sens ma to przy kuchniach elektrycznych, pompach ciepła, warsztatach, ładowarkach EV i większych instalacjach PV.
- Kluczowa jest równowaga faz. Sama obecność trzech faz nie gwarantuje lepszej pracy, jeśli obciążenie jest rozrzucone przypadkowo.
Jak działa układ trójfazowy i skąd bierze się jego przewaga
W materiałach edukacyjnych zpe.gov.pl standardowy układ opisuje się jako sieć 230/400 V. W praktyce oznacza to, że między fazą a przewodem neutralnym masz 230 V, a między dwiema fazami 400 V. Trzy przebiegi napięcia są przesunięte o 120°, więc gdy jeden „opada”, pozostałe nadal pracują. Dzięki temu układ dobrze znosi duże obciążenia i daje się łatwiej bilansować niż pojedyncza linia 230 V.
Jeśli odbiorniki są rozłożone równomiernie, prądy w fazach częściowo się znoszą, a przewód neutralny nie musi przenosić dużego obciążenia. Właśnie dlatego w dobrze zaprojektowanej instalacji nie chodzi o „więcej kabli”, tylko o sprytniejszy rozkład energii.
| Parametr | Co oznacza | Po co to wiedzieć |
|---|---|---|
| 230 V | Napięcie między fazą a przewodem neutralnym | To wartość, z której korzysta większość domowych gniazd |
| 400 V | Napięcie między dwiema fazami | Właśnie ono zasila mocniejsze odbiorniki |
| 120° | Przesunięcie między przebiegami trzech faz | Zapewnia płynniejszą pracę całego układu |
| cosφ | Współczynnik mocy | Pokazuje, jak efektywnie urządzenie wykorzystuje pobieraną energię |
W obliczeniach pojawia się wzór P = √3 × U × I × cosφ. Nie trzeba go pamiętać na pamięć, ale warto wiedzieć, że moc w takim układzie nie liczy się po prostu jako „moc jednej fazy razy trzy” bez żadnych założeń. To ważne rozróżnienie, bo właśnie na tym etapie wiele osób myli teorię z praktyką. Z takiej podstawy łatwiej przejść do pytania, gdzie te trzy fazy naprawdę robią różnicę.
Gdzie trzy fazy robią realną różnicę
Najczęściej widzę to w pięciu miejscach: w kuchni, przy pompie ciepła, w warsztacie, przy ładowaniu samochodu i w instalacjach fotowoltaicznych. W każdym z tych przypadków nie chodzi o „techniczny prestiż”, tylko o większy zapas mocy i lepsze rozłożenie obciążenia. To nie znaczy, że każde mieszkanie potrzebuje trzech faz. Jeśli zużycie energii jest niewielkie, a sprzęt prosty, jedno zasilanie 230 V bywa w pełni wystarczające.
| Zastosowanie | Dlaczego ma znaczenie | Praktyczny efekt |
|---|---|---|
| Płyta indukcyjna i piekarnik | Duża chwilowa moc | Mniejsze ryzyko przeciążenia jednej linii |
| Pompa ciepła lub klimatyzacja | Sprężarka i elementy pomocnicze potrzebują stabilnego zasilania | Łatwiejszy rozruch i spokojniejsza praca |
| Warsztat | Silniki, kompresory i spawarki lubią zapas mocy | Lepsza kultura pracy i większa elastyczność |
| Ładowarka EV | Ładowanie AC na poziomie 11–22 kW wymaga solidnego zasilania | Krótszy czas ładowania i mniejsze obciążenie jednej fazy |
| Fotowoltaika | Możliwość równomiernego oddawania energii na kilka faz | Lepsza współpraca z domem o większym poborze |
W praktyce najważniejsze jest to, że trzy fazy pomagają wtedy, gdy dom albo warsztat zaczyna „ciążyć” energetycznie. Jeżeli urządzenia są mocne, ale dobrze rozdzielone, instalacja pracuje spokojniej i mniej się grzeje. Gdy już to widać, następne pytanie brzmi bardzo konkretnie: skąd wiem, że moja instalacja naprawdę jest trójfazowa?
Jak rozpoznać instalację i nie pomylić jej z jednofazową

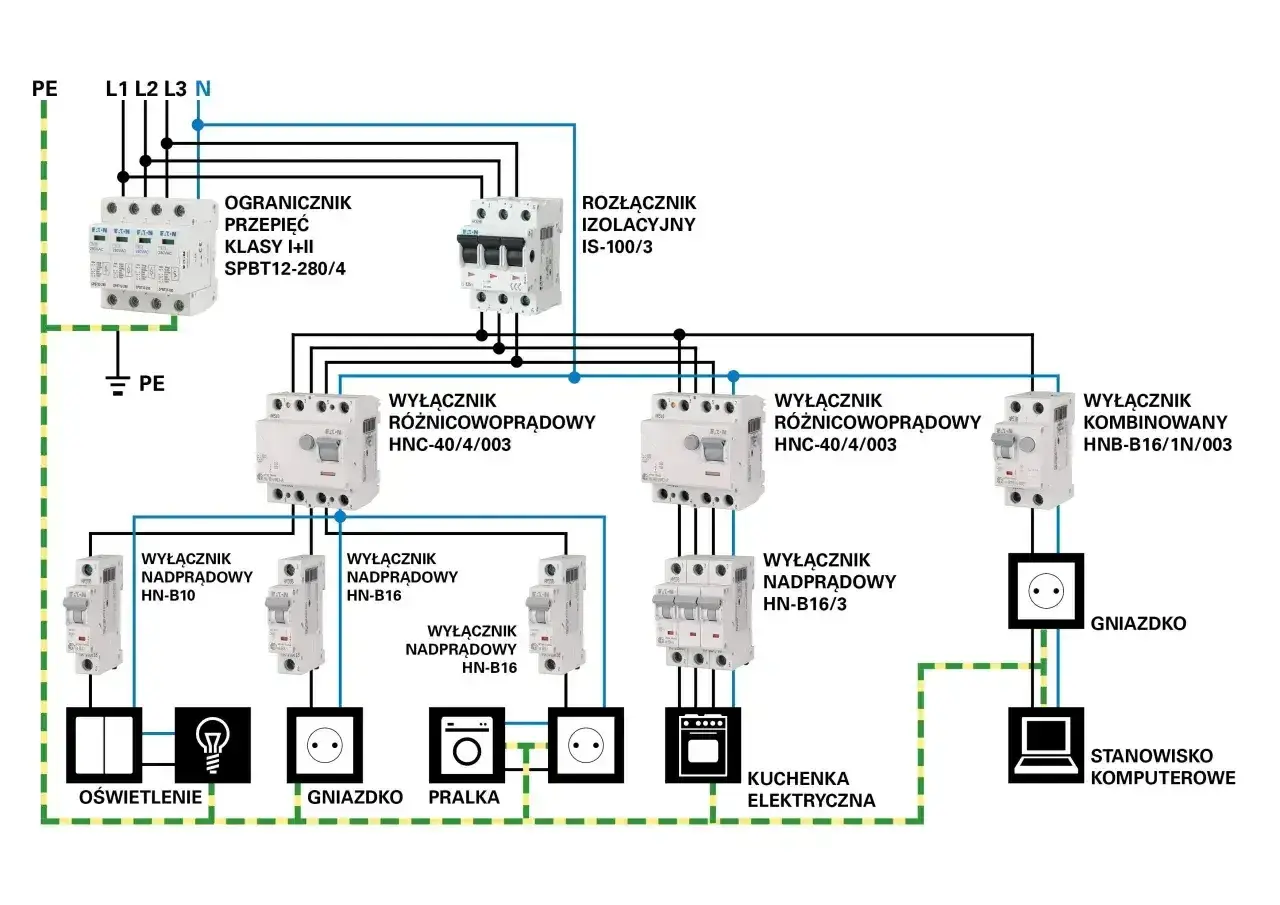

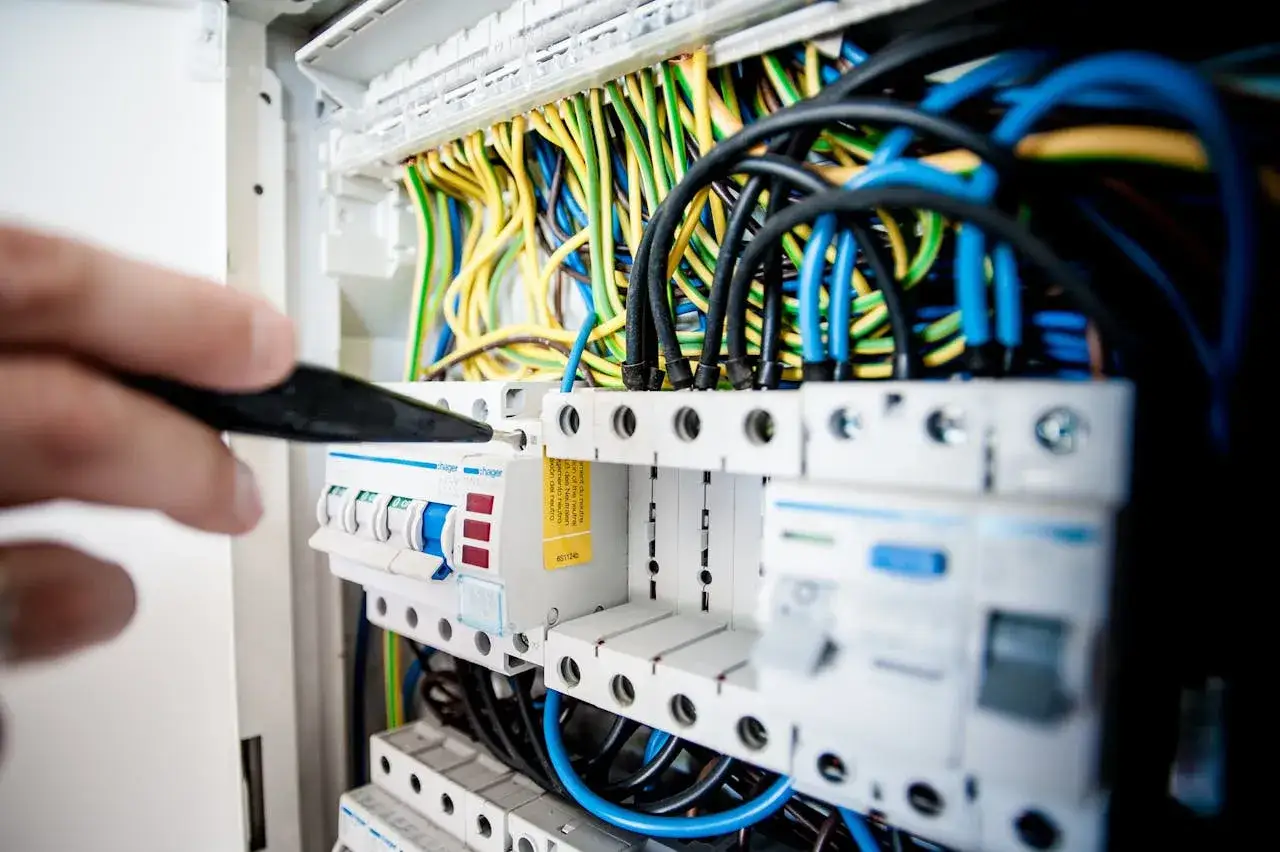

Najprostszy trop daje dokumentacja od operatora, rachunek albo umowa przyłączeniowa. Tam zwykle znajdziesz informację, czy masz przyłącze jednofazowe, czy trójfazowe, oraz jaki jest przydział mocy. W samej rozdzielnicy szukaj oznaczeń L1, L2, L3, N i PE. Jeżeli widzisz te symbole, to instalacja jest przygotowana do pracy w układzie trójfazowym, choć nie każdy obwód musi z niego korzystać. W starszych opisach możesz jeszcze trafić na oznaczenie 380 V jako dawny zapis tego samego poziomu napięcia.
| Oznaczenie | Rola | Co to daje w praktyce |
|---|---|---|
| L1, L2, L3 | Trzy przewody fazowe | Przenoszą energię do odbiorników i rozkładają obciążenie |
| N | Przewód neutralny | Zamyka obwód dla wielu odbiorników 230 V |
| PE | Przewód ochronny | Chroni przed porażeniem i nie służy do pracy roboczej |
Tu właśnie widać ważny szczegół: N i PE to nie to samo. Neutralny jest elementem obwodu roboczego, a ochronny odpowiada za bezpieczeństwo. Gdy ktoś je myli, ryzyko przestaje być teoretyczne, dlatego przy rozdzielnicy nie ma miejsca na zgadywanie. Skoro już wiesz, jak rozpoznać układ, warto ocenić, kiedy taki wybór faktycznie ma sens, a kiedy będzie tylko nadmiarem możliwości.
Kiedy warto wybrać trzy fazy, a kiedy to tylko zbędny zapas
Trzy fazy nie są automatycznie lepsze. Są po prostu bardziej praktyczne tam, gdzie zapotrzebowanie na moc jest większe albo bardziej zróżnicowane. Z punktu widzenia rachunku za prąd sama liczba faz niczego nie zmienia, bo płacisz za zużytą energię w kilowatogodzinach. Zmienia się natomiast wygoda, margines bezpieczeństwa i sposób rozłożenia obciążeń.
| Kryterium | Jedna faza | Trzy fazy |
|---|---|---|
| Moc typowa przy 16 A | około 3,68 kW | około 11 kW |
| Najlepsze zastosowanie | Małe mieszkania, RTV, oświetlenie, podstawowe AGD | Dom z indukcją, pompą ciepła, warsztatem lub wallboxem |
| Wygoda rozkładu obciążeń | Ograniczona | Wyraźnie lepsza |
| Ryzyko przeciążenia | Szybko rośnie, gdy wszystko trafia do jednego obwodu | Pojawia się raczej przy złym bilansie faz niż przy samej mocy |
Jeśli mieszkasz w bloku i korzystasz głównie ze standardowych urządzeń, dodatkowa faza może niczego nie zmienić poza papierologią. Jeśli jednak planujesz kuchnię elektryczną, ładowarkę samochodu albo większą pompę ciepła, różnica jest już bardzo konkretna. To prowadzi do kolejnego problemu, z którym spotykam się najczęściej: ludziom wydaje się, że skoro instalacja jest „mocna”, to nie da się jej źle obciążyć.
Najczęstsze błędy przy obciążaniu i doborze zabezpieczeń
- Wrzucanie wszystkich dużych odbiorników na jedną fazę - wtedy jedna linia pracuje dużo ciężej niż pozostałe.
- Mylenie przewodu neutralnego z ochronnym - to błąd, który dotyczy bezpieczeństwa, a nie tylko wygody.
- Zakładanie, że trzy fazy zawsze dają trzy razy większą moc - to działa tylko przy odpowiednich parametrach i równym rozkładzie obciążenia.
- Ignorowanie prądu rozruchowego - silnik, kompresor albo pompa potrafią przez chwilę pobrać znacznie więcej niż w pracy ustalonej.
- Brak kontroli asymetrii faz - nierówny rozkład obciążeń obniża komfort pracy i może przeciążać instalację.
W dobrze zaprojektowanej instalacji elektryk rozkłada obciążenia tak, aby żadna faza nie była stale „wąskim gardłem”. Jeśli tego nie ma, nawet dobry przydział mocy może nie wystarczyć w codziennym użytkowaniu. I właśnie tutaj widać, że temat staje się szczególnie ważny przy fotowoltaice oraz ładowaniu samochodu elektrycznego.
Co zmienia to przy fotowoltaice i ładowaniu samochodu
PTPiREE w przewodniku dla prosumentów zwraca uwagę, że przy instalacji trójfazowej można dobrać falownik jedno- albo trójfazowy. Ja patrzę na to prosto: jeśli dom ma kilka większych odbiorników i chcesz równiej rozprowadzać produkcję z dachu, falownik trójfazowy często daje lepszą kontrolę nad energią. Jeśli instalacja jest mała, a profil zużycia prosty, rozwiązanie jednofazowe nadal może być rozsądne. Sam wybór falownika nie naprawi jednak źle policzonej instalacji.
Przy ładowaniu auta trzy fazy robią jeszcze większą różnicę. Domowa ładowarka 11 kW zwykle korzysta z 3 × 16 A, a wariant 22 kW z 3 × 32 A. To już nie jest detal techniczny, tylko konkretna przewaga w codziennym użytkowaniu, o ile instalacja i przydział mocy są do tego przygotowane. Warto też pamiętać, że nie każde auto przyjmie pełną moc ładowania AC, więc sam wallbox nie gwarantuje automatycznie szybszego ładowania.
To właśnie dlatego w energetyce domowej, prosumenckiej i mobilności elektrycznej trzy fazy coraz częściej przestają być dodatkiem, a stają się praktycznym narzędziem do zarządzania energią. Został jeszcze ostatni krok: zanim kupisz sprzęt albo zlecisz rozbudowę, sprawdź kilka rzeczy, które oszczędzą ci późniejszych poprawek.
Co sprawdzić, zanim rozbudujesz instalację albo wymienisz sprzęt
- Jaki masz przydział mocy i jakie jest zabezpieczenie przedlicznikowe.
- Czy nowe urządzenie wymaga zasilania 1-fazowego czy 3-fazowego.
- Czy obciążenie faz jest w twojej instalacji rozłożone równomiernie.
- Czy przewody i zabezpieczenia są dobrane nie tylko do pracy ciągłej, ale też do rozruchu urządzeń z silnikiem.
- Czy w rozdzielnicy jest miejsce na rozbudowę, na przykład pod PV, wallbox albo dodatkowy obwód kuchenny.
- Czy planowana zmiana nie wymaga pomiarów i oceny elektryka z odpowiednimi uprawnieniami.
Jeśli dobrze policzysz fazy, zyskasz nie tylko większą moc, ale też porządek w całej instalacji. Właśnie to jest największą zaletą takiego układu: nie sama liczba przewodów, lecz większa kontrola nad energią w domu, warsztacie i przy fotowoltaice.
