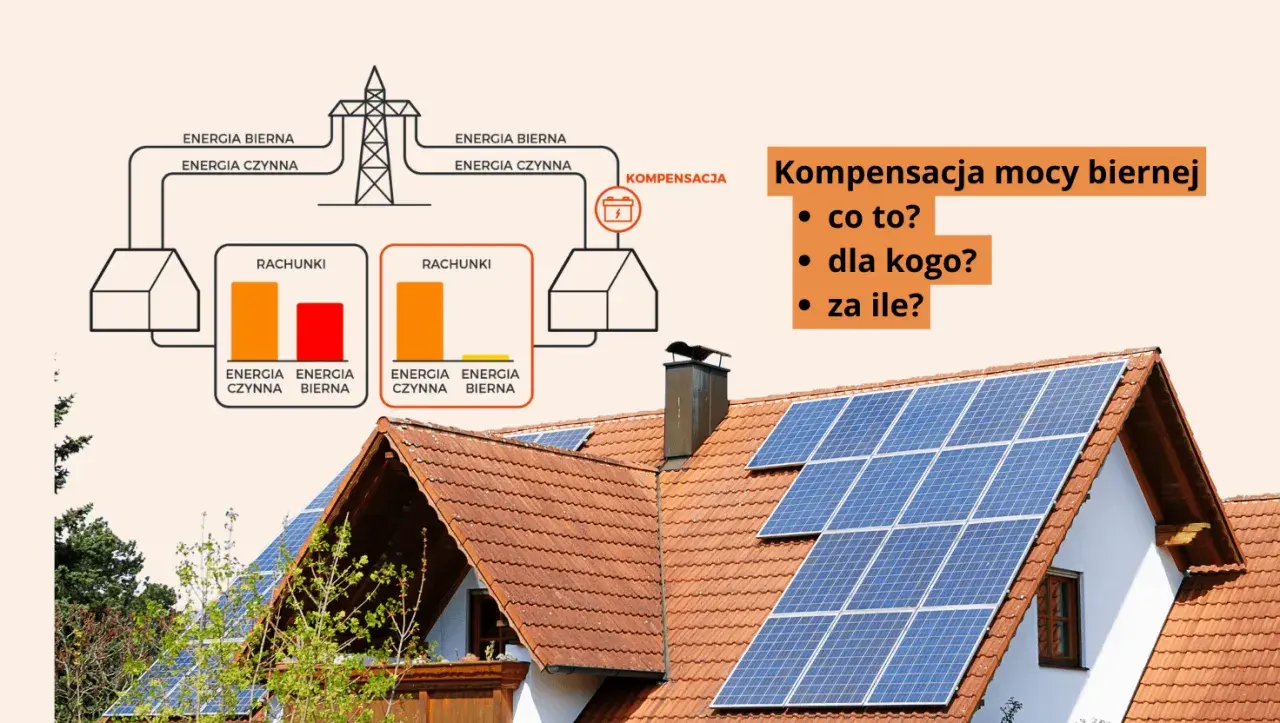

Energia bierna rzadko interesuje kogoś, dopóki nie zaczyna podnosić rachunków, nagrzewać instalacji i zabierać zapasu mocy tam, gdzie naprawdę jest potrzebny. W dobrze dobranym układzie kompensacja mocy biernej obniża straty, stabilizuje pracę sieci i pomaga uniknąć opłat, które w wielu obiektach pojawiają się tylko dlatego, że instalacja nie pracuje „czysto” z punktu widzenia sieci. Poniżej pokazuję, skąd bierze się ten problem, jak działa rozwiązanie, jakie urządzenia się stosuje i kiedy inwestycja ma sens.
Najważniejsze informacje w skrócie
- Moc bierna nie wykonuje pracy użytkowej, ale obciąża sieć i może generować dodatkowe koszty.
- Problem najczęściej dotyczy firm, warsztatów, obiektów usługowych i instalacji z dużą liczbą silników, falowników, UPS-ów lub PV.
- Skuteczny układ dobiera się do typu obciążenia: indukcyjnego, pojemnościowego albo mieszanego.
- Najprostsze rozwiązania to baterie kondensatorów i dławiki, a przy trudniejszych instalacjach lepiej sprawdzają się filtry aktywne.
- Przy kosztach za energię bierną rzędu kilkuset złotych miesięcznie inwestycja często zwraca się w relatywnie krótkim czasie.
- Najczęstszy błąd to montaż „na oko” bez analizy profilu obciążenia i bez kontroli po uruchomieniu.
Czym jest energia bierna i kiedy zaczyna przeszkadzać
W instalacji elektrycznej prąd nie zawsze zamienia się bezpośrednio w światło, ciepło czy ruch. Część energii tylko krąży między siecią a odbiornikiem, tworząc pola magnetyczne i elektryczne potrzebne do pracy urządzeń. To właśnie ten element nazywamy mocą bierną. Sama w sobie nie jest „zbędna”, ale zaczyna być problemem wtedy, gdy instalacja pobiera jej za dużo albo oddaje ją do sieci w niepożądanej formie.
Najczęściej spotykam dwa scenariusze. Pierwszy to nadmiar mocy biernej indukcyjnej, typowy dla silników, transformatorów, pomp, wentylatorów i części urządzeń przemysłowych. Drugi to moc bierna pojemnościowa, która pojawia się często w nowoczesnych instalacjach z kablami o dużej długości, elektroniką mocy, LED-ami, UPS-ami i fotowoltaiką. W praktyce problem bywa mieszany, dlatego samo „dołożenie kondensatora” nie zawsze jest dobrym pomysłem.
Jeśli miałbym wskazać prostą zasadę, to brzmi ona tak: im bardziej instalacja jest nieliniowa i rozproszona, tym ostrożniej trzeba podchodzić do diagnozy. Kiedy już rozpoznasz, z jakim typem obciążenia masz do czynienia, łatwiej zrozumieć, skąd biorą się opłaty i jakie rozwiązanie ma szansę realnie pomóc.
Dlaczego nadmiar mocy biernej kosztuje więcej niż się wydaje
W polskich taryfach za dystrybucję energii elektrycznej operatorzy rozliczają nie tylko samą energię czynną, ale też wybrane przypadki poboru lub oddawania energii biernej. Dla odbiorcy oznacza to prostą konsekwencję: instalacja może zużywać niewiele kilowatogodzin, a mimo to generować niepotrzebne opłaty, jeśli pracuje z niekorzystnym współczynnikiem mocy.W uproszczeniu wygląda to tak:
- przy zbyt dużym poborze mocy biernej indukcyjnej operator może naliczać opłaty po przekroczeniu określonego poziomu względem energii czynnej,
- przy energii pojemnościowej rozliczenie bywa jeszcze ostrzejsze, bo naliczenia mogą pojawiać się od każdej zarejestrowanej ilości,
- nadmiar mocy biernej zmniejsza przepustowość sieci, podnosi straty i może pogarszać jakość napięcia,
- w skrajnych przypadkach prowadzi do przegrzewania kabli, transformatorów i elementów rozdzielczych.
To ważne zwłaszcza w obiektach, które po modernizacji nagle zaczęły zachowywać się inaczej niż wcześniej. Wymiana oświetlenia na LED, dołożenie UPS-ów, falowników albo nowych linii technologicznych bardzo często zmienia profil poboru i ujawnia problem dopiero na fakturze. I właśnie dlatego nie warto traktować tego wyłącznie jako „opłaty z rachunku”, tylko jako sygnał, że instalacja pracuje mniej efektywnie, niż mogłaby. To prowadzi do pytania, jak taki układ działa od strony technicznej.
Jak działa kompensacja w praktyce
Mechanizm jest prosty w założeniu: zamiast pobierać nadmiar mocy biernej z sieci, instalacja wytwarza ją lokalnie albo ogranicza jej niepożądany przepływ. W praktyce oznacza to dobranie urządzenia, które „wyrówna” charakter obciążenia i poprawi współczynnik mocy. Najważniejsze jest jednak to, że dobór zaczyna się od pomiaru, a nie od zakupu urządzenia z katalogu.
- Analiza faktur i profilu obciążenia - sprawdza się, czy na rachunku pojawiają się opłaty za energię bierną i w jakich godzinach instalacja pracuje najmocniej.
- Pomiar jakości energii - rejestrator pokazuje cos φ, tg φ, udział mocy biernej oraz to, czy problem jest stały, czy zmienny.
- Rozpoznanie typu obciążenia - inaczej reaguje układ z silnikami, inaczej z falownikami, a jeszcze inaczej z mieszanym zapleczem biurowo-produkcyjnym.
- Dobór rozwiązania - wybiera się baterię kondensatorów, dławik, filtr aktywny albo sterowanie falownikiem, jeśli instalacja to umożliwia.
- Test po montażu - po uruchomieniu trzeba sprawdzić, czy nie doszło do przewymiarowania i czy układ nie „przestrzelił” w stronę mocy pojemnościowej.
W tym procesie kluczowe jest jedno: zbyt duża kompensacja bywa równie kłopotliwa jak jej brak. Jeśli układ został dobrany z nadmiarem, może zacząć generować energię bierną pojemnościową, a wtedy problem nie znika, tylko zmienia znak. Dopiero na tym etapie sens ma wybór konkretnego urządzenia lub zestawu urządzeń.
Jakie urządzenia stosuje się najczęściej
W praktyce najczęściej spotykam trzy grupy rozwiązań. Różnią się ceną, złożonością i tym, jak dobrze radzą sobie z dynamicznie zmieniającym się obciążeniem. Warto patrzeć na nie nie jak na „lepsze” i „gorsze”, ale jak na narzędzia do różnych typów instalacji.
| Rozwiązanie | Kiedy ma sens | Największa zaleta | Na co uważać |
|---|---|---|---|
| Bateria kondensatorów | Stałe lub umiarkowanie zmienne obciążenie indukcyjne | Prosta, relatywnie tania i skuteczna przy silnikach, pompach, wentylacji | Nie lubi silnych harmonicznych i nie powinna być dobierana „na oko” |
| Dławiki kompensacyjne | Gdy problemem jest energia pojemnościowa, szczególnie przy PV i długich liniach | Pomagają ograniczyć wzrost napięcia i nadmiar pojemnościowy | Źle dobrane mogą nie rozwiązać problemu albo pogorszyć stabilność układu |
| Filtr aktywny | Instalacje z LED, UPS, automatyką, falownikami i niestabilnym obciążeniem | Radzi sobie lepiej z instalacjami, w których problem ma charakter mieszany | Jest droższy, ale często bardziej uniwersalny |
| Regulacja falownika | Układy fotowoltaiczne i źródła przyłączone do sieci | Wykorzystuje istniejący sprzęt do sterowania przepływem mocy biernej | Zakres pracy zależy od urządzenia, ustawień i wymagań operatora sieci |
Jak dobrać rozwiązanie do firmy, domu i fotowoltaiki
Nie ma jednego uniwersalnego układu, który „załatwia temat” wszędzie. W praktyce zaczynam od pytania: czy obciążenie jest stałe, zmienne, czy mieszane, i czy problem dominuje po stronie poboru, czy po stronie oddawania energii do sieci. To właśnie od odpowiedzi zależy, czy wystarczy bateria kondensatorów, czy trzeba iść w bardziej elastyczny układ.
Zakład produkcyjny i warsztat

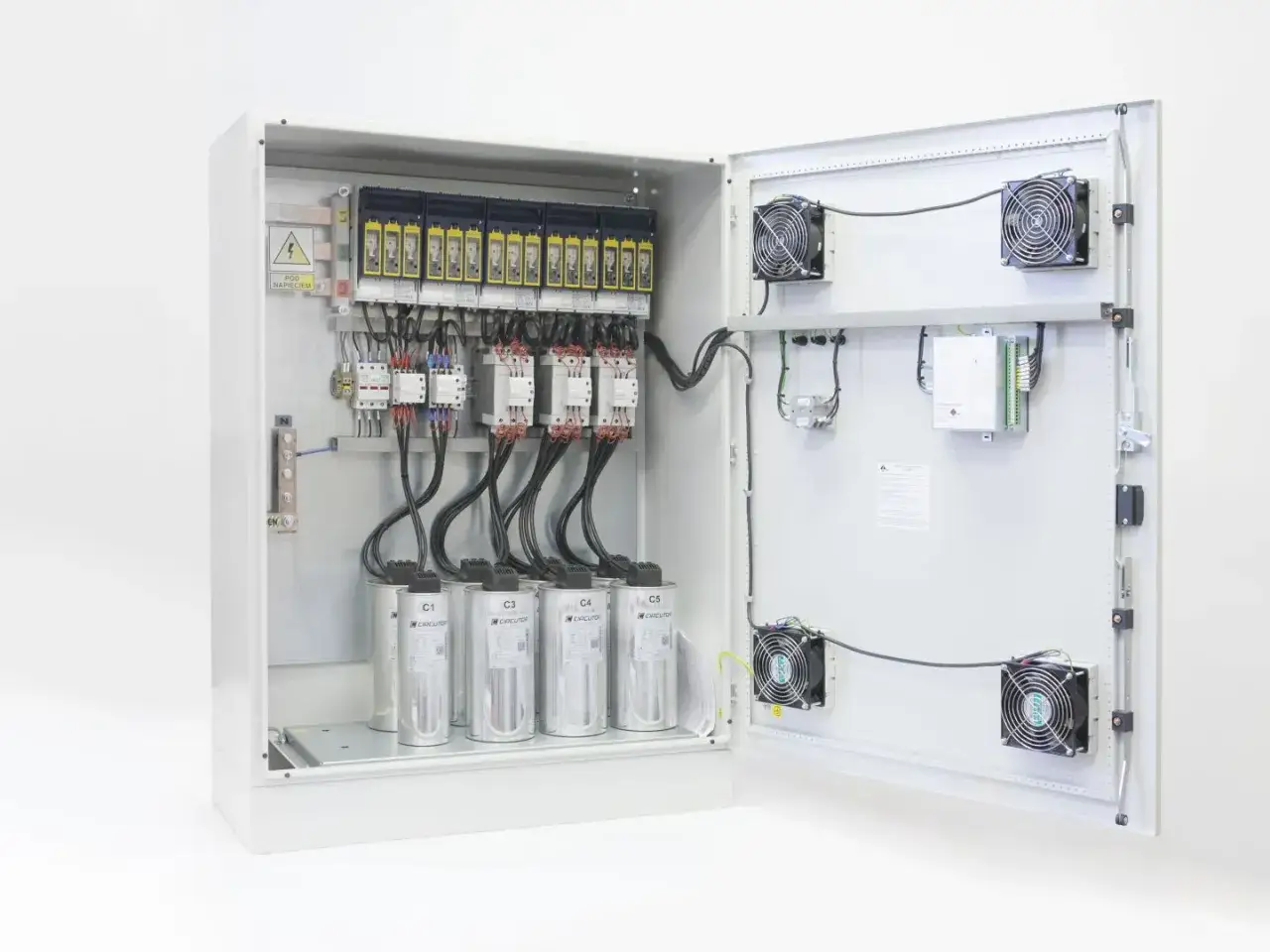

W zakładach z dużą liczbą silników, sprężarek, pomp, taśmociągów lub chłodni zwykle najlepiej sprawdza się klasyczna bateria kondensatorów z automatycznym regulatorem. Jeśli obciążenie skacze, lepiej wybrać układ stopniowany, który dołącza sekcje w zależności od poboru. Gdy w instalacji pojawiają się liczne harmoniczne, trzeba uważać na zwykłe kondensatory bez analizy, bo mogą wejść w niekorzystną współpracę z siecią.
Biuro, handel i magazyn
W obiektach usługowych problem często nie wynika z jednego dużego silnika, tylko z sumy wielu mniejszych odbiorników: klimatyzacji, zasilaczy, LED-ów, wentylacji i UPS-ów. Tu dobrze sprawdza się dokładniejszy pomiar, a często także filtr aktywny albo rozwiązanie mieszane. Takie obiekty rzadziej mają spektakularne opłaty, ale za to częściej cierpią na rozproszony, trudny do uchwycenia problem.
Przeczytaj również: Obniż swoje rachunki za prąd PGE: Oto 5 trików, które działają
Instalacja fotowoltaiczna
W przypadku PV temat jest szczególnie ciekawy, bo instalacja może podnosić napięcie w punkcie przyłączenia, a energia bierna pojemnościowa dodatkowo pogarsza sytuację. Tu często wystarcza prawidłowe ustawienie falownika, ale tylko wtedy, gdy mamy pewność, że parametry sieci i sama instalacja na to pozwalają. Jeśli obiekt ma długie trasy kablowe albo pracuje w układzie z innymi odbiornikami nieliniowymi, sam falownik może nie wystarczyć.
Jeden z praktycznych punktów odniesienia jest dość prosty: jeśli opłaty za energię bierną zaczynają sięgać kilkuset złotych miesięcznie, inwestycja zwykle przestaje być teoretyczna. Przy dobrze dobranym układzie zwrot potrafi zamknąć się w kilkunastu miesiącach, a nie po kilku latach. Kiedy profil jest już opisany, najłatwiej wychwycić błędy, które najczęściej psują efekt.
Najczęstsze błędy, które widzę w praktyce
Najwięcej problemów nie wynika z samej technologii, tylko z pośpiechu i zbyt prostych założeń. Poniżej kilka błędów, które wracają zaskakująco często.
- Dobór bez pomiaru - zakup urządzenia na podstawie jednej faktury albo „przypuszczenia”, że instalacja na pewno potrzebuje kondensatorów.
- Ignorowanie mocy pojemnościowej - szczególnie w obiektach z PV, gdzie łatwo przesadzić z kompensacją.
- Brak kontroli po modernizacji - wymiana oświetlenia, dołożenie UPS-a lub nowej linii technologicznej zmienia układ bardziej, niż wielu inwestorów zakłada.
- Pomijanie harmonicznych - jeśli w instalacji są falowniki, zasilacze i elektronika mocy, zwykła bateria kondensatorów może nie wystarczyć.
- Brak serwisu i monitoringu - układ kompensacyjny nie jest „zamontuj i zapomnij”, bo profil obciążenia potrafi się zmieniać sezonowo i technologicznie.
Najczęstsza pułapka jest jednak bardziej subtelna: ktoś widzi spadek jednego kosztu i uznaje, że temat jest zamknięty, choć instalacja zaczęła pracować w innym, równie niekorzystnym punkcie. Dlatego przed montażem warto jeszcze raz sprawdzić kilka technicznych szczegółów.
Co jeszcze sprawdzić, zanim zamkniesz temat na fakturze i w projekcie
Jeśli miałbym zostawić jedną praktyczną radę, brzmiałaby ona tak: nie kupuj rozwiązania do „problemów z rachunkiem”, tylko do konkretnego profilu instalacji. To drobna różnica w sformułowaniu, ale ogromna różnica w efekcie. Dobra decyzja opiera się na pomiarze, a nie na intuicji.
- sprawdź dane z co najmniej kilku miesięcy, a nie z jednego krótkiego okresu,
- zobacz, czy problem pojawia się w dzień, w nocy, czy tylko przy pełnym obciążeniu,
- ustal, czy dominują odbiory indukcyjne, pojemnościowe czy mieszane,
- weź pod uwagę planowane zmiany: PV, ładowarki, pompę ciepła, nowe linie technologiczne,
- upewnij się, że po montażu ktoś będzie kontrolował nastawy i reakcję układu w czasie.
W praktyce najlepsze efekty daje rozwiązanie dopasowane do rzeczywistego obciążenia, a nie do katalogowego ideału. Jeśli instalacja jest stabilna, zwykle wystarcza prostszy układ; jeśli pracuje dynamicznie i ma dużo elektroniki, trzeba postawić na większą elastyczność. I właśnie wtedy temat przestaje być tylko technicznym dodatkiem do rachunku, a zaczyna realnie poprawiać pracę całej instalacji.
