Bezpieczna instalacja elektryczna zaczyna się od gruntu, a nie od ładnej rozdzielnicy. Dobre uziemienie domu ogranicza skutki przepięć, pomaga zabezpieczeniom szybciej odłączyć zasilanie i wyrównuje potencjał między metalowymi elementami budynku. W tym tekście pokazuję, jak działa cały układ, jaki typ uziomu ma sens w nowym i starszym budynku, jak wygląda montaż oraz jakie pomiary i koszty naprawdę warto brać pod uwagę.
Najważniejsze informacje, które warto mieć z tyłu głowy
- W nowym domu najlepiej zaplanować uziom fundamentowy jeszcze przed wylaniem betonu.
- W istniejącym budynku najczęściej wybiera się uziom otokowy albo szpilkowy, zależnie od gruntu i miejsca.
- Uziom nie zastępuje wyłącznika różnicowoprądowego ani poprawnie poprowadzonego przewodu ochronnego PE.
- Po montażu trzeba wykonać pomiary rezystancji, ciągłości połączeń i skuteczności ochrony.
- Przy fotowoltaice, ogranicznikach przepięć i ładowarce EV układ trzeba przewidzieć wcześniej, nie „na końcu”.
Po co w ogóle jest uziemienie i z czym nie należy go mylić
Ja patrzę na cały układ uziemiający jak na bezpieczny punkt odniesienia dla instalacji, a nie jak na pojedynczy przewód wbity w ziemię. Jego zadaniem jest stworzenie drogi o możliwie małej impedancji dla prądu uszkodzeniowego, przepięć i ładunków, które pojawiają się w instalacji przy awarii albo podczas burzy. Dzięki temu metalowe obudowy urządzeń, rury, konstrukcje i przewody ochronne nie „wiszą” na przypadkowym potencjale.
W praktyce ważne są trzy elementy: uziom, przewód ochronny PE oraz połączenia wyrównawcze. Te ostatnie zbierają metalowe części budynku do wspólnego potencjału, żeby nie powstała niebezpieczna różnica napięć między na przykład obudową pieca, rurą wodną i pralką. Centralnym punktem jest zwykle główna szyna uziemiająca lub wyrównawcza - to do niej dochodzą najważniejsze przewody ochronne i to ona porządkuje cały układ.
W starszych instalacjach spotkasz jeszcze układ TN-C i tzw. zerowanie, czyli wspólny przewód PEN. W nowoczesnym wykonaniu rozdziela się funkcje ochronne i robocze w odpowiednim miejscu, a nie łączy ich przypadkowo w gniazdku albo puszce. To ważne, bo samo posiadanie wyłącznika różnicowoprądowego nie naprawia złej instalacji - RCD pomaga odłączyć zasilanie, ale nie zastępuje poprawnie wykonanego uziomu i przewodów ochronnych. Skoro już wiadomo, po co ten układ istnieje, można przejść do wyboru rozwiązania dla konkretnego budynku.
Jaki typ uziomu wybrać w nowym domu, a jaki przy modernizacji
Wybór zależy przede wszystkim od etapu budowy, warunków gruntu i tego, czy pracujesz z budynkiem nowym, czy z obiektem, który ma już gotowe fundamenty. Z mojego doświadczenia wynika, że w nowym domu najrozsądniej myśleć o uziomie już na etapie projektu i zbrojenia, bo wtedy najłatwiej uzyskać dobry wynik bez dodatkowych wykopów i bez niszczenia zagospodarowanej działki.
| Rodzaj uziomu | Kiedy ma sens | Największa zaleta | Ograniczenia |
|---|---|---|---|
| Fundamentowy | Nowe budynki, etap stanu zero | Jest trwały, zwykle daje bardzo dobre parametry i nie wymaga późniejszych wykopów wokół domu | Trzeba go przewidzieć od początku; w istniejącym budynku zazwyczaj odpada |
| Otokowy | Nowe i istniejące domy | Równomiernie rozkłada potencjał wokół budynku i dobrze współpracuje z ochroną przepięciową | Wymaga wykopu dookoła domu, więc podnosi koszt robocizny |
| Szpilkowy | Modernizacje, mało miejsca, trudny dostęp | Można go wykonać punktowo, bez rozkopywania całego ogrodu | W suchym lub piaszczystym gruncie trzeba często wbić kilka prętów, a wynik bywa zmienny |
| Kombinowany | Trudny grunt, wyższe wymagania ochronne | Łączy zalety kilku rozwiązań i daje lepsze parametry, gdy sam uziom nie wystarcza | Jest droższy i wymaga lepszej koordynacji wykonania |
W nowym domu najczęściej wygrywa fundamentowy układ uziemiający, bo powstaje razem z konstrukcją i jest najmniej kłopotliwy w eksploatacji. W domu istniejącym sensowniejszy bywa otok albo zestaw szpilek, szczególnie gdy nie chcesz odtwarzać całego terenu po wykopach. Ja patrzę wtedy przede wszystkim na grunt: piasek, glina, wilgotność i głębokość, na której da się znaleźć stabilniejsze warstwy. Jedna krótka szpilka w suchym gruncie potrafi dać pozorny spokój, ale nie zawsze realnie rozwiązuje problem.
Kiedy typ uziomu jest już wybrany, wchodzi najważniejsza część: poprawny montaż i wyprowadzenie punktów połączeń. To właśnie tutaj najłatwiej popełnić błąd, który później wychodzi dopiero w pomiarach albo podczas burzy.
Jak przebiega montaż krok po kroku
Na etapie fundamentów
Jeśli budynek dopiero powstaje, montaż zaczynam od projektu i od miejsca, w którym uziom będzie miał wyprowadzenie do wnętrza. Najczęściej wykorzystuje się bednarkę lub elementy połączone ze zbrojeniem fundamentów, ale ostateczny układ powinien wynikać z projektu elektrycznego i konstrukcyjnego. Kluczowe jest to, żeby połączenia były trwałe, dostępne do weryfikacji i przygotowane tak, by nie korodowały po kilku sezonach.

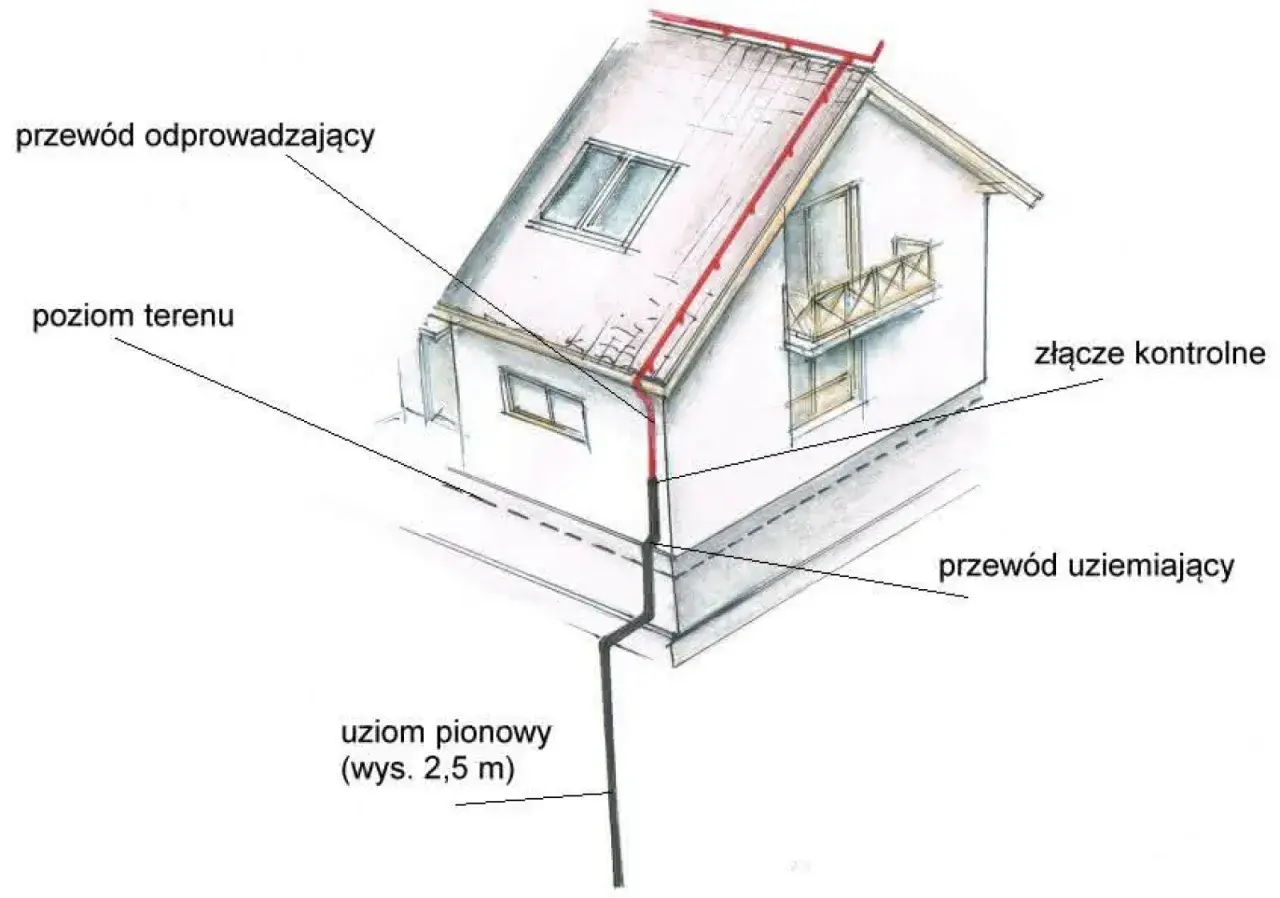

Na tym etapie zostawia się też złącze kontrolne, czyli punkt pozwalający odłączyć uziom na czas pomiaru. To rozwiązanie drobne z pozoru, ale bardzo praktyczne - bez niego późniejsza diagnostyka jest znacznie trudniejsza. W nowym domu ten detal naprawdę robi różnicę, bo oszczędza czas przy odbiorze i przy kolejnych przeglądach.
W gotowym budynku
Przy modernizacji zwykle trzeba wybrać między otokiem a szpilkami. W jednym i drugim przypadku nie improwizuję na skróty: najpierw sprawdzam przebieg istniejących instalacji, dopiero potem decyduję, gdzie można prowadzić wykopy albo wbijać pręty. Najgorszy wariant to „szybkie” rozwiązanie z przypadkowym przewodem i bez dokumentacji, bo to później utrudnia odbiór, naprawy i kolejne pomiary.
W praktyce liczy się też ochrona przed korozją i dobór materiału. Stosuje się stal ocynkowaną ogniowo, stal miedziowaną albo inne rozwiązania przewidziane projektem. Gdy łączysz różne metale, trzeba użyć właściwych zacisków i złącz, bo przypadkowe połączenia potrafią po latach stworzyć problem większy niż sam brak uziomu.
Przeczytaj również: Numer licznika prądu - Gdzie znaleźć numer licznika Tauron?
Główna szyna wyrównawcza i połączenia metalowych instalacji
Do centralnej szyny zbiera się przewody ochronne oraz wybrane metalowe części budynku, na przykład instalacje wchodzące do domu i elementy przewodzące, które mogą znaleźć się pod napięciem w czasie awarii. To właśnie tutaj układ „zamyka się” w logiczną całość. Nie chodzi o to, żeby wszystko było podłączone do wszystkiego, tylko o to, żeby każdy element miał przewidzianą drogę bezpiecznego wyrównania potencjałów.
Jeżeli w domu planujesz fotowoltaikę, warto od razu przewidzieć miejsce na współpracę z ogranicznikami przepięć, konstrukcją montażową i falownikiem. Tę część często zostawia się na później, a później oznacza zwykle więcej przeróbek, więcej kosztów i mniej eleganckie rozwiązania. Gdy układ jest zaprojektowany od początku, wszystko wygląda prościej, choć w rzeczywistości to właśnie wtedy wykonuje się więcej technicznych decyzji.
Po montażu nie zgaduję, czy wszystko działa. To właśnie pomiary mają pokazać, czy układ uziemiający spełnia swoją rolę i czy można go bezpiecznie oddać do użytkowania. I tu dochodzimy do najważniejszego etapu, który wiele osób traktuje po macoszemu.
Jak sprawdza się poprawność i jakie wyniki są sensowne
W obecnej polskiej wersji normy PN-HD 60364-5-54 opisane są układy uziemiające i przewody ochronne, a także kwestie połączeń wyrównawczych funkcjonalnych. W praktyce oznacza to jedno: sam montaż nie wystarcza, jeśli nie ma potwierdzenia w pomiarach. Dla właściciela domu ważne są nie tylko liczby, ale też to, czy ktoś potrafi je poprawnie zinterpretować w kontekście całej instalacji.
| Pomiar | Co pokazuje | Dlaczego jest ważny | Kto powinien go wykonać |
|---|---|---|---|
| Ciągłość przewodów ochronnych i połączeń wyrównawczych | Czy wszystkie połączenia są fizycznie ciągłe | Bez ciągłości ochrona może działać tylko na papierze | Osoba z odpowiednimi kwalifikacjami pomiarowymi |
| Rezystancja uziemienia | Jak skutecznie grunt „przyjmuje” prąd awaryjny | To podstawowy wskaźnik jakości całego układu | Elektromonter lub elektryk z uprawnieniami i miernikiem do pomiarów |
| Impedancja pętli zwarcia | Czy zabezpieczenie odłączy zasilanie wystarczająco szybko | Bez tego nie da się ocenić skuteczności ochrony przeciwporażeniowej | Osoba wykonująca badania odbiorcze |
| Test wyłącznika różnicowoprądowego | Czy RCD zadziała przy prądzie upływu | To ważne zabezpieczenie, ale działa dobrze tylko w poprawnym układzie | Elektryk z odpowiednim miernikiem |
W pomiarach uziomu stosuje się zwykle metodę 3- lub 4-przewodową z sondami pomocniczymi wbitymi w grunt. Tylko wtedy wynik ma sens techniczny, a nie jest przypadkową liczbą z miernika. W praktyce dąży się do możliwie niskiej rezystancji, a jako rozsądny punkt odniesienia często pada wartość 10 Ω, zwłaszcza gdy instalacja ma współpracować także z ochroną odgromową albo ogranicznikami przepięć. Trzeba jednak pamiętać, że nie ma jednej magicznej liczby dla każdego domu - odbiór zależy od układu sieci, projektu i całości ochrony.
Warto też pamiętać o przeglądach okresowych. Prawo budowlane przewiduje kontrolę instalacji elektrycznej i piorunochronnej co najmniej raz na 5 lat, a w praktyce każdy poważniejszy remont, zalanie albo uderzenie pioruna powinny skłonić do ponownego sprawdzenia układu. Po dobrych pomiarach łatwiej powiedzieć, za co naprawdę płacisz, więc przechodzę do kosztów.
Ile kosztuje wykonanie i co najbardziej zmienia wycenę
Wycena uziomu nie jest stała, bo najbardziej liczy się grunt, dostęp do działki, zakres wykopów i to, czy pracę da się zrobić przy okazji budowy, czy trzeba rozbierać gotowe zagospodarowanie terenu. Ja zawsze rozdzielam koszt materiałów, robocizny i pomiarów, bo tylko wtedy inwestor widzi, gdzie naprawdę uciekają pieniądze.
| Element | Orientacyjny koszt | Kiedy koszt rośnie |
|---|---|---|
| Uziom fundamentowy | Najczęściej najtańszy wariant, bo robi się go na etapie fundamentów | Gdy trzeba doprojektować dodatkowe połączenia albo zmieniać gotowy projekt |
| Uziom szpilkowy | Około 1500-2800 zł w prostszych realizacjach | W suchym gruncie, przy większej liczbie prętów lub trudnym dostępie do działki |
| Uziom otokowy | Około 2500-4500 zł | Gdy trzeba rozkopać teren wokół domu i odtworzyć nawierzchnię |
| Układanie bednarki | Około 50-75 zł/mb, średnio około 60 zł/mb | W dużych miastach, przy trudnym gruncie i przy większym zakresie robót ziemnych |
| Pomiar i protokół | Zwykle od ok. 100 do 400 zł, zależnie od zakresu | Gdy trzeba wykonać pełny odbiór, wiele punktów pomiarowych albo dodatkową dokumentację |
Największa różnica między tanim a dobrym wykonaniem zwykle nie leży w samym metalu, tylko w robociźnie, ziemi i odtworzeniu terenu. W nowym domu budżet jest łagodniejszy, bo część prac wchodzi w stan zero. W istniejącym budynku płacisz za wykop, transport urobku, powrót do stanu pierwotnego i często za poprawę tego, co „przy okazji” wyszło słabo. Jeśli dostajesz wycenę, szukaj w niej osobnych pozycji: materiał, montaż, pomiary, ewentualne wykopy i odtworzenie nawierzchni. To mocno porządkuje rozmowę z wykonawcą.
Kiedy już rozumiesz koszt, łatwiej rozpoznać również błędy. A tych w tej branży nie brakuje, zwłaszcza gdy ktoś próbuje zaoszczędzić na kilku elementach, które potem robią największą różnicę.
Najczęstsze błędy, które potem wychodzą w pomiarach
Najbardziej kosztowny błąd to udawanie, że stara instalacja jest nowa. W praktyce spotykam kilka powtarzalnych problemów: nieprawidłowy podział PEN, brak połączeń wyrównawczych, zbyt mała liczba elektrod w suchym gruncie i brak pomiaru po zakończeniu prac. To wszystko da się ukryć na etapie odbioru wizualnego, ale nie da się ukryć w eksploatacji.
- Łączenie przewodu ochronnego i neutralnego w złym miejscu albo „po staremu”, bez analizy układu sieci.
- Wbicie jednej szpilki i uznanie, że temat jest zamknięty.
- Brak połączeń wyrównawczych dla metalowych elementów budynku, które mogą wprowadzać różnice potencjałów.
- Użycie materiałów podatnych na korozję lub przypadkowych złącz bez dopasowania do metalu.
- Brak protokołu pomiarów po wykonaniu robót.
- Mylenie roli uziomu z rolą RCD i wyłączników nadprądowych.
Jest jeszcze jeden błąd, który widzę często: traktowanie uziemienia jako wyłącznie ochrony przed piorunem. To za mało. Dobrze wykonany układ ma działać na co dzień, przy awarii izolacji, przy przepięciu i przy pracy urządzeń elektronicznych. Jeśli on zawodzi, problem nie kończy się na jednej burzy - zaczyna się od losowych wyłączeń, zakłóceń i ryzyka dla sprzętu.
Znając najczęstsze błędy, łatwiej zaplanować instalację tak, by nie trzeba było wracać do ogrodu po pierwszej burzy. Przy nowych technologiach liczy się jednak nie tylko bezpieczeństwo, ale też kompatybilność całego układu.
Co warto przewidzieć od razu, jeśli dom ma pracować z fotowoltaiką i ładowarką EV
Jeśli dom ma mieć fotowoltaikę, magazyn energii albo ładowarkę do samochodu elektrycznego, uziemienie przestaje być dodatkiem, a staje się częścią architektury całej instalacji. Ja planuję wtedy nie tylko sam uziom, ale też miejsce na ograniczniki przepięć, sposób prowadzenia przewodów, połączenie konstrukcji metalowych i rezerwę w rozdzielnicy. Im wcześniej to zrobisz, tym mniej prowizorek później.
- Przy fotowoltaice sprawdź połączenie ram modułów, konstrukcji i falownika z układem ochronnym.
- Przy ładowarce EV zaplanuj osobny obwód, właściwe zabezpieczenia i kontrolę połączeń wyrównawczych.
- Jeśli w budynku jest ochrona odgromowa, układ uziemiający i SPD muszą ze sobą współpracować, a nie się dublować chaotycznie.
- Przy magazynie energii i większej elektronice domowej liczy się też jakość połączeń i odporność na przepięcia, nie tylko sam przewód w ziemi.
W takim układzie największą wartość daje nie pojedynczy element, tylko spójny projekt: uziom, przewody ochronne, połączenia wyrównawcze, zabezpieczenia i pomiary wykonane po wszystkim. To właśnie ten porządek odróżnia instalację, która po prostu „działa”, od instalacji, która działa bezpiecznie przez lata. Jeśli mam wskazać jedną rzecz najważniejszą, to jest nią właśnie myślenie o uziemieniu razem z całą instalacją, a nie jako o drobnym dodatku do końcowego etapu budowy.
