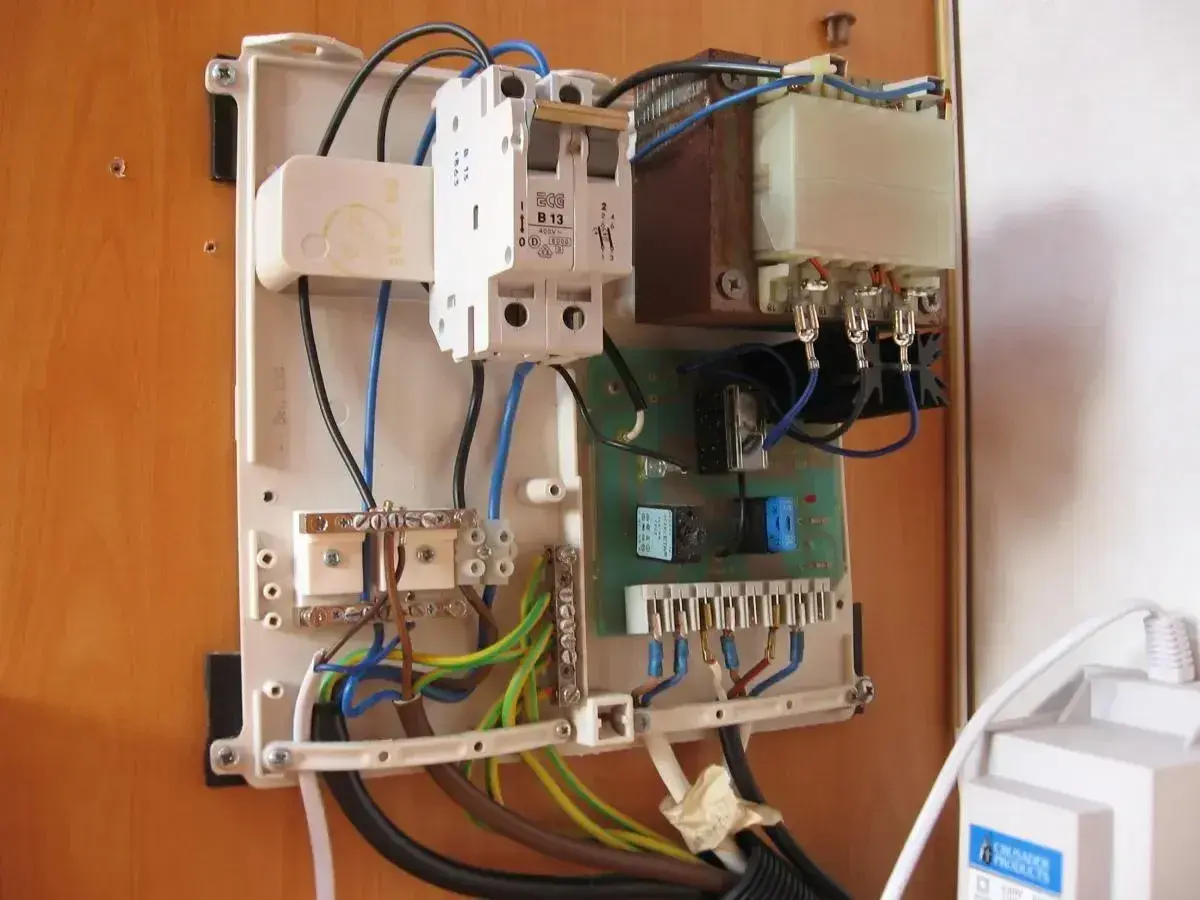

Podłączenie licznika prądu - krok po kroku bez typowych błędów

Podłączenie licznika prądu krok po kroku to temat, który na pierwszy rzut oka wygląda jak prosta operacja montażowa, ale w praktyce dotyczy bezpieczeństwa, zgodności z dokumentacją i odpowiedzialności za instalację. W tym tekście pokazuję, jak wygląda poprawny montaż w realnym układzie, co trzeba sprawdzić przed uruchomieniem oraz kiedy lepiej nie wykonywać pracy samodzielnie. Dorzucam też różnice między licznikiem jednofazowym i trójfazowym, typowe błędy oraz formalności, które zwykle pojawiają się po zakończeniu prac.

Kto powinien wykonać montaż licznika

Na własnym terenie łatwo pomylić „mogę fizycznie coś podłączyć” z „wolno mi to zrobić bez konsekwencji”. W przypadku układu pomiarowego granica odpowiedzialności zależy od umowy i miejsca rozgraniczenia własności, a sam licznik musi pozostać zabezpieczony przed uszkodzeniem i ingerencją osób niepowołanych. W praktyce oznacza to, że montaż lub przepięcie wykonuje uprawniony elektryk albo operator sieci, a nie ktoś przypadkowy z dobrymi chęciami.

• W budynku wielorodzinnym liczniki są zwykle poza lokalami, w zamykanych szafkach.
• W domu jednorodzinnym licznik powinien być łatwo dostępny, ale chroniony przed warunkami atmosferycznymi i uszkodzeniem.
• Jeżeli licznik ma służyć do rozliczeń z dystrybutorem, nie traktuj go jak zwykłego elementu „do samodzielnego podpięcia”.
• Jeśli chodzi o instalację PV lub podlicznik do monitoringu, nadal trzeba trzymać się schematu producenta i zasad bezpieczeństwa.

Ja zaczynam od sprawdzenia, gdzie kończy się odpowiedzialność operatora, a gdzie zaczyna instalacja właściciela, bo to oszczędza później wielu nieporozumień. Gdy ten punkt jest jasny, sensownie przechodzi się do schematu połączeń.

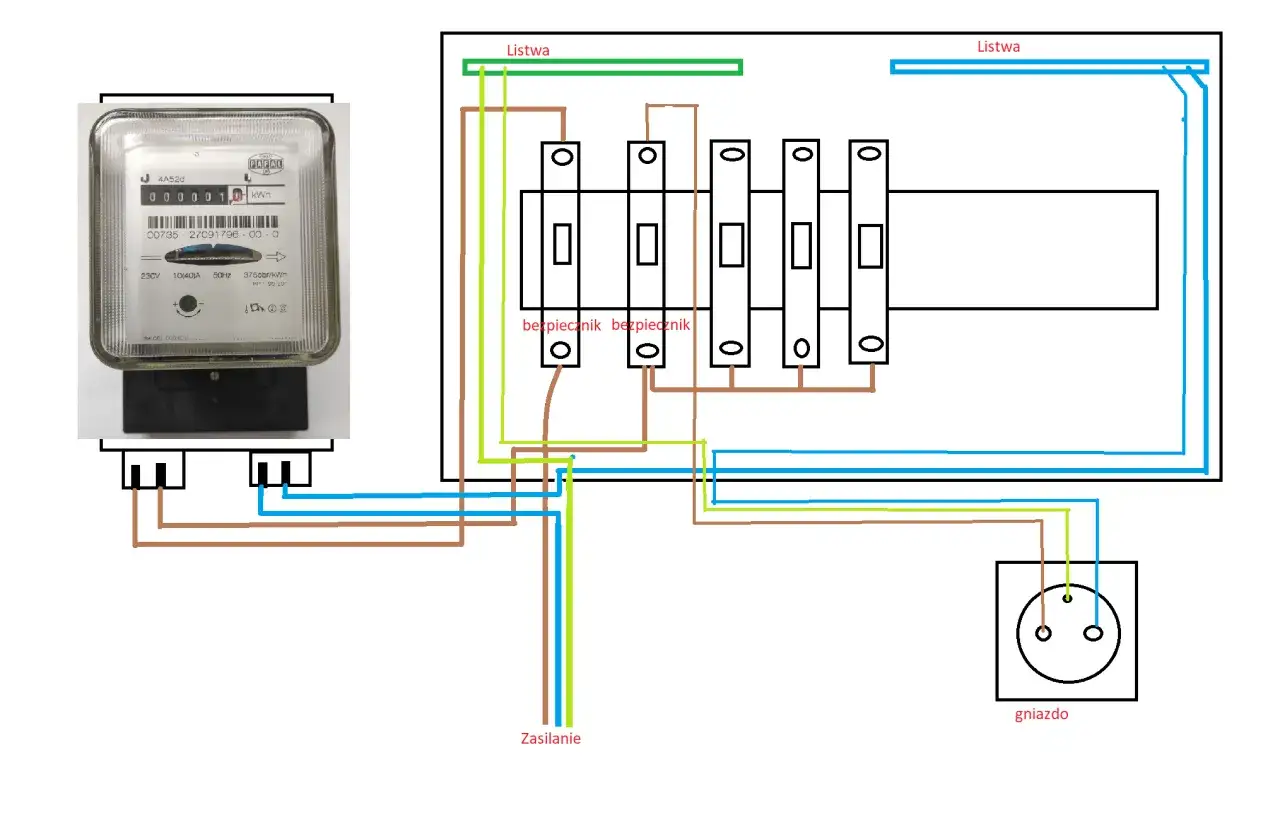

Jak wygląda układ połączeń w praktyce

W liczniku nie chodzi o „dowolne wpięcie przewodów”, tylko o zachowanie kierunku przepływu energii i zgodność z oznaczeniami zacisków. W wielu modelach jednofazowych spotkasz układ zacisków oznaczony np. 1, 3, 4 i 6, ale to przykład z konkretnego urządzenia, nie uniwersalny standard. Numeracja zależy od producenta i zawsze trzeba ją czytać z obudowy albo instrukcji.

Najprościej myśleć o liczniku jak o kontrolowanym „punkcie przejścia” dla energii: prąd wpływa do niego z zasilania, a potem wychodzi do instalacji odbiorczej. W układzie jednofazowym zwykle pracuje tor fazowy L i tor neutralny N, a w układzie trójfazowym dochodzą jeszcze L1, L2 i L3. Jeśli licznik ma wyjście impulsowe S0, wejście taryfowe albo komunikację do zdalnego odczytu, są to osobne funkcje, które trzeba traktować zgodnie z kartą katalogową.

W instalacji trójfazowej zasada jest podobna, ale dochodzą trzy fazy i większa uwaga na kolejność oraz równomierne obciążenie. Jeśli instalacja jest prosta, licznik działa jak „brama” między zasilaniem a domową rozdzielnicą; jeśli jest rozbudowana, pojawiają się dodatkowe elementy i każde odstępstwo od schematu producenta zaczyna mieć znaczenie.

Właśnie dlatego nie opieram się na samych internetowych opisach zacisków, tylko na rysunku nadrukowanym na urządzeniu. To prowadzi wprost do praktycznego montażu, ale już z konkretną kolejnością działań.

Podłączenie licznika w praktyce krok po kroku

Opisuję tu proces, a nie zachętę do samodzielnego majstrowania przy czynnej instalacji. Przy licznikach rozliczeniowych i w każdej pracy pod napięciem naprawdę lepiej trzymać się zasady: najpierw dokumentacja i wyłączenie zasilania, dopiero potem jakiekolwiek podłączenia.

1. Odłącz zasilanie i potwierdź brak napięcia. Sam wyłącznik w rozdzielnicy nie wystarczy, jeśli nie sprawdzisz tego miernikiem lub próbnikiem przeznaczonym do pracy w instalacjach elektrycznych.
2. Sprawdź schemat konkretnego licznika. Numeracja zacisków bywa różna, więc nie zakładaj, że układ z poprzedniego modelu pasuje automatycznie do nowego urządzenia.
3. Przygotuj miejsce montażu. Licznik powinien siedzieć stabilnie, mieć odpowiedni dostęp serwisowy i nie być narażony na przypadkowe uderzenia, wilgoć albo naprężenia przewodów.
4. Podłącz przewody wejściowe i wyjściowe zgodnie ze schematem. Najważniejsze są kierunek zasilania, właściwy tor fazowy i prawidłowe zamknięcie obwodu neutralnego.
5. Dokręć zaciski z wyczuciem. Zbyt luźny styk powoduje grzanie, a zbyt mocne dociśnięcie potrafi uszkodzić przewód lub zacisk.
6. Jeśli licznik ma S0, wejście taryfowe albo komunikację zdalną, podłącz tylko to, co przewiduje producent. To są osobne obwody i nie można ich traktować jak zwykłego zasilania.
7. Wykonaj test pod obciążeniem. Po uruchomieniu licznik powinien reagować na włączenie odbiorników, a wskazania muszą być spójne z pracą instalacji.

Ja zawsze robię jeszcze jeden krok kontrolny: porównuję to, co widzę w rozdzielnicy, z opisem na obudowie i z dokumentacją urządzenia. Dopiero gdy te trzy rzeczy się zgadzają, można przejść do wyboru odpowiedniego modelu i osprzętu.

Jak dobrać licznik do konkretnej instalacji

Nie każdy licznik ma to samo zastosowanie, a właśnie na tym etapie najłatwiej popełnić kosztowny błąd. Inny model sprawdzi się w mieszkaniu, inny w domu z pompą ciepła, a jeszcze inny wtedy, gdy chcesz tylko monitorować własne zużycie z fotowoltaiki.

W instalacjach z fotowoltaiką zwracam szczególną uwagę na to, czy licznik ma służyć do rozliczeń, czy tylko do pomiaru pomocniczego. To nie jest detal, bo od tego zależy sposób montażu, dopuszczenia i późniejsze korzystanie z danych. Gdy model jest dobrany poprawnie, łatwiej uniknąć też typowych awarii i złych wskazań.

Najczęstsze błędy, które wychodzą dopiero po uruchomieniu

Najwięcej problemów nie bierze się z „złego licznika”, tylko z drobnych zaniedbań przy montażu. To są rzeczy, które później powodują brak wskazań, przegrzewanie złącz albo spór z dystrybutorem.

• Pomylenie strony zasilania i odbioru. Urządzenie może działać nieprawidłowo albo wskazywać zużycie w sposób, który nie ma sensu dla użytkownika.
• Luz na zaciskach. To jeden z najgorszych błędów, bo objawia się nagrzewaniem i z czasem może uszkodzić obudowę lub przewód.
• Ignorowanie przekroju przewodów. Licznik nie rozwiąże problemu, jeśli przewody są zbyt cienkie do obciążenia instalacji.
• Brak zgodności z układem 1-fazowym lub 3-fazowym. Sam fakt, że licznik „pasuje na szynę”, jeszcze niczego nie gwarantuje.
• Montowanie w miejscu trudnodostępnym lub narażonym na wilgoć. Przepisy i praktyka dystrybucyjna idą tu w tym samym kierunku: ma być bezpiecznie i serwisowalnie.
• Pomijanie plombowania i opisu. Bez tego później trudno rozstrzygnąć, co było ruszane i kto odpowiada za zmiany.

Jeżeli po uruchomieniu coś grzeje się, trzaska albo wskazania nie reagują na obciążenie, nie warto „przeczekać, aż się ułoży”. To sygnał, że trzeba zatrzymać pracę i sprawdzić połączenia, bo problem zwykle nie znika sam.

Co sprawdzić po uruchomieniu i kiedy zgłosić problem

Po montażu nie chodzi już tylko o to, czy licznik świeci albo pokazuje odczyt. Sprawdzam przede wszystkim, czy wskazania rosną przy włączonym obciążeniu, czy obudowa pozostaje chłodna, czy zaciski są stabilne oraz czy numer licznika i opis układu zgadza się z dokumentacją. W budynkach wielorodzinnych ważne jest też to, czy dostęp do urządzenia pozostaje zgodny z zasadą łatwej dostępności i zabezpieczenia przed ingerencją.

• Włącz kilka odbiorników i zobacz, czy licznik reaguje płynnie.
• Porównaj opis na obudowie z faktycznym układem przewodów.
• Sprawdź, czy nie pojawia się nadmierne grzanie przy zaciskach.
• Upewnij się, że szafka lub rozdzielnica da się bezpiecznie zamknąć i oznaczyć.
• Jeśli masz wątpliwości co do wskazań, złóż żądanie sprawdzenia do dystrybutora.

Jak podaje URE, dystrybutor powinien zweryfikować prawidłowość działania układu pomiarowego nie później niż w ciągu 14 dni od zgłoszenia. To ważne, bo pozwala szybko odróżnić realną usterkę od zwykłego błędu montażowego albo pomyłki w opisie obwodu.

Gdy ten etap masz za sobą, zostaje już tylko ostatni przegląd przed zamknięciem całej rozdzielnicy.

Ostatni przegląd przed zamknięciem rozdzielnicy

Zanim uznasz pracę za skończoną, robię jeszcze krótką kontrolę końcową. To kilka minut, które często oszczędzają później godzinę szukania problemu.

• Sprawdź, czy wszystkie przewody są ułożone bez naprężeń.
• Upewnij się, że żadna żyła nie wystaje poza zacisk.
• Zobacz, czy opis obwodu jest czytelny i zgodny z instalacją.
• Potwierdź, że licznik jest osadzony stabilnie, a osłona zamyka się bez nacisku na przewody.
• Zachowaj schemat i dane modelu, bo przy modernizacji lub wymianie wrócisz do nich szybciej niż do samej pamięci.

Jeśli po tej kontroli wszystko jest spójne, układ pomiarowy powinien pracować bez niespodzianek, a Ty zostajesz z instalacją, którą da się bezpiecznie eksploatować i później serwisować. Właśnie na tym polega praktyczna strona tematu: nie na samym podłączeniu, ale na tym, by połączenie było czytelne, zgodne z dokumentacją i gotowe na normalne użytkowanie.
