Magazynowanie energii nie musi opierać się wyłącznie na chemii. W rozwiązaniach, gdzie liczy się natychmiastowa reakcja, bardzo częste cykle i stabilizacja mocy, dobrze sprawdza się rotor rozpędzany do ogromnych obrotów. Ten artykuł wyjaśnia, czym jest kinetyczny magazyn energii, gdzie naprawdę ma sens w OZE i sieciach oraz jakie ma koszty, ograniczenia i przewagi nad bateriami.
Najważniejsze fakty o magazynie z wirującym rotorem
- Energia jest przechowywana jako ruch obrotowy rotora, a nie jako reakcja chemiczna.
- Najlepiej sprawdza się tam, gdzie potrzebna jest moc i szybka odpowiedź, a nie wielogodzinne zasilanie.
- Typowe systemy osiągają sprawność rzędu 80-95%, reagują w mniej niż sekundę i wytrzymują ponad 100 000 cykli.
- To rozwiązanie bywa droższe w przeliczeniu na kWh niż baterie, ale mocniejsze w zastosowaniach z bardzo częstym ładowaniem i rozładowaniem.
- W praktyce często działa jako element hybrydy z baterią, a nie jej pełny zamiennik.
Jak działa magazyn z wirującym rotorem

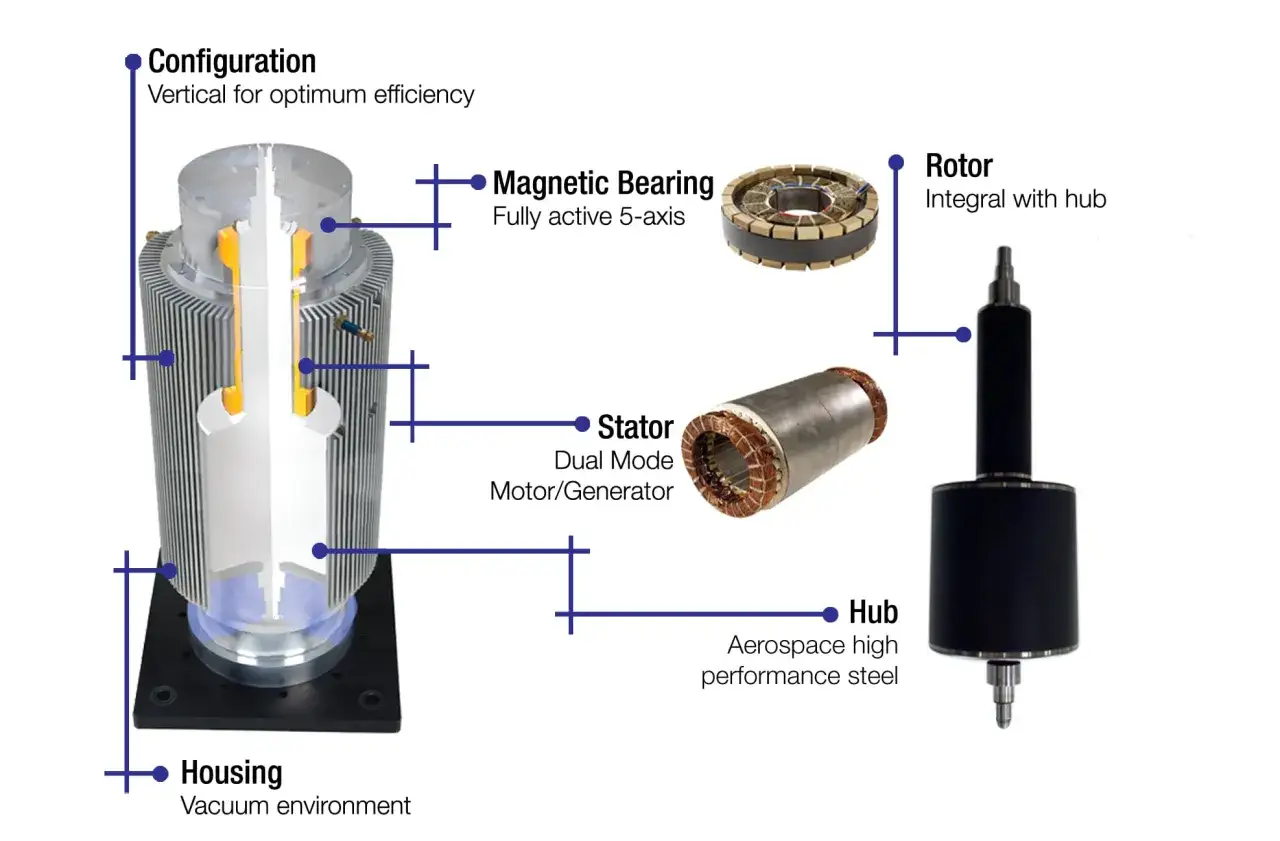

W środku układu znajduje się wirujący bęben albo koło zamachowe, najczęściej połączone z silnikiem i generatorem w jednym module. Gdy system się ładuje, silnik rozpędza rotor; gdy ma oddać energię, ta sama maszyna pracuje jak generator i hamuje obrót. To prosty mechanizm, ale jego skuteczność robi wrażenie, bo energia nie jest tu „trzymana” chemicznie, tylko w ruchu.
Najwięcej daje połączenie kilku elementów: próżnia zmniejsza opory powietrza, łożyska magnetyczne ograniczają tarcie, a energoelektronika pilnuje, by energia była pobierana i oddawana w odpowiedniej formie. W praktyce liczą się dwa parametry: moment bezwładności i prędkość obrotowa. Moment bezwładności to po prostu miara tego, jak trudno rozpędzić ciało; im jest większy, tym większy zapas energii może zmagazynować rotor. Co ważne, energia rośnie z kwadratem prędkości, więc wysokie obroty robią tu ogromną różnicę.
Są też różne podejścia konstrukcyjne. Rotory stalowe są zwykle prostsze i łatwiejsze w zabudowie, natomiast kompozytowe pozwalają uzyskać wyższe prędkości obrotowe, ale wymagają mocniejszej obudowy bezpieczeństwa. Dlatego taki magazyn energii kinetycznej jest przede wszystkim szybkim buforem mocy, a nie pojemnym zasobnikiem na długie godziny. Z tego wynika jego naturalne miejsce w systemach, które potrzebują krótkich, częstych i precyzyjnych interwencji.
Gdzie taki magazyn ma najwięcej sensu
Najlepsze zastosowania są zaskakująco konkretne. Tę technologię wybiera się tam, gdzie obciążenie skacze szybko, cykle są częste, a sama sieć albo instalacja potrzebuje stabilizacji w skali sekund lub minut.
- Regulacja częstotliwości w sieci - rotor oddaje lub pobiera moc niemal od razu, więc pomaga utrzymać parametry sieci w ryzach.
- Mikrosieci i zakłady przemysłowe - gdy maszyny startują i zatrzymują się falami, flywheel amortyzuje te wahania.
- Odzysk energii hamowania - w kolei i innych pojazdach szynowych energia z hamowania może wrócić szybciej niż w klasycznym akumulatorze.
- Stacje ładowania pojazdów elektrycznych - magazyn potrafi przejąć krótki pik poboru, zanim sieć zdąży odpowiedzieć.
- UPS i zasilanie krytyczne - kilka sekund albo minut podtrzymania wystarczy, aby uruchomić agregat albo przełączyć system.
- Wsparcie dla OZE - przy farmach fotowoltaicznych i wiatrowych pomaga wygładzać szybkie fluktuacje mocy.
Wspólny mianownik jest prosty: to rozwiązanie lubi krótkie, powtarzalne i przewidywalne skoki mocy. Jeśli potrzebujesz energii na całą noc, to już inna liga i inna technologia. To naturalnie prowadzi do porównania z bateriami, bo właśnie tam najłatwiej popełnić błąd w ocenie.
Dlaczego nie zawsze zastępuje baterię
Na papierze oba rozwiązania wyglądają podobnie: coś się ładuje, coś się rozładowuje, a użytkownik dostaje energię wtedy, kiedy jej potrzebuje. W praktyce to dwa zupełnie różne narzędzia. Ja patrzę na nie przez pryzmat czasu reakcji, liczby cykli i tego, czy ważniejsza jest moc, czy pojemność.
| Cecha | Rotorowy magazyn energii | Bateria litowo-jonowa | Superkondensator |
|---|---|---|---|
| Czas oddawania energii | sekundy do minut, niszowo nawet kilka godzin | minuty do godzin | sekundy |
| Liczba cykli | ponad 100 000 | od kilku tysięcy do kilkunastu tysięcy, zależnie od chemii i warunków | setki tysięcy do milionów |
| Sprawność | 80-95% | zwykle wysoka, często 85-95% | bardzo wysoka |
| Straty postojowe | zauważalne | niskie | wysokie |
| Najlepsze zastosowanie | regulacja mocy, częste cykle, stabilizacja sieci | magazynowanie energii na dłużej | bardzo krótkie impulsy mocy |
W przeglądzie opublikowanym w Journal of Energy Storage podkreślono, że ta technologia wyróżnia się długim życiem cyklicznym, bardzo szybką reakcją i niskim wpływem środowiskowym, ale jej ograniczeniem pozostaje niższa gęstość energii i trudniejsza konkurencja kosztowa wobec baterii. I właśnie to jest sedno: rotor wygrywa tam, gdzie liczy się moc i liczba cykli, a bateria tam, gdzie trzeba przechować energię na dłużej.
Jeśli patrzysz na projekt magazynu wyłącznie przez koszt jednej kilowatogodziny, rotor zwykle przegra. Jeśli jednak policzysz koszt wielomilionowych cykli i bardzo szybkiej odpowiedzi, obraz robi się dużo ciekawszy. To dobry moment, żeby zejść na poziom konkretnych parametrów.
Jakie parametry i koszty trzeba sprawdzić
Tu nie ma sensu operować ogólnikami. W materiałach IEA-ES typowe systemy mają sprawność 80-95%, czas reakcji poniżej sekundy i pracują najczęściej w trybie od kilkudziesięciu sekund do kilkunastu minut. Pojawiają się też systemy dłuższe, nawet kilkugodzinne, ale są one raczej wyjątkiem niż standardem rynku.
| Parametr | Typowy zakres | Dlaczego ma znaczenie |
|---|---|---|
| Prędkość obrotowa | 20 000-50 000 obr./min | im wyższa, tym większy zapas energii przy danym rotorze |
| Sprawność systemu | 80-95% | pokazuje, ile energii odzyskasz po cyklu |
| Czas odpowiedzi | poniżej 1 s | kluczowy przy regulacji sieci i pikach mocy |
| Żywotność | ponad 100 000 cykli, często ponad 15 lat | przekłada się na opłacalność przy częstym ładowaniu i rozładowaniu |
| Straty postojowe | około 5% na godzinę | ważne, gdy magazyn ma długo czekać na użycie |
| CAPEX | około 1 000 euro/kW i 6 000 euro/kWh w przykładzie systemu | pokazuje, że to raczej zakup mocy niż pojemności |
| O&M | 1-2% rocznie | wpływa na koszt całego życia instalacji |
Najważniejszy wniosek jest prosty: to nie jest magazyn po to, by tanio przechowywać dużo energii. To urządzenie, które kupuje się po to, by bardzo szybko przejąć, oddać i wygładzić moc. Gdy ktoś próbuje rozliczać je jak zwykłą baterię domową, zwykle dochodzi do złych decyzji inwestycyjnych. Z tego powodu w praktyce trzeba patrzeć nie tylko na parametry katalogowe, ale też na sposób pracy całej instalacji.
Na co uważać przy wdrożeniu
Najczęstszy błąd, jaki widzę, to oczekiwanie, że rotor zastąpi baterię w roli wielogodzinnego bufora. To tak, jakby oczekiwać od sportowego hamulca, że będzie pełnił funkcję zbiornika paliwa. Technologia świetnie znosi intensywną pracę, ale słabo znosi źle dobrane oczekiwania.
- Dobierz profil pracy do zadania - policz, jak długo ma trwać rozładowanie, ile razy dziennie system ma się uruchamiać i jak duże są piki mocy.
- Nie ignoruj strat postojowych - jeśli magazyn ma czekać wiele godzin, samorozładowanie zaczyna mieć realny wpływ na ekonomikę.
- Sprawdź bezpieczeństwo obudowy - szybkie wirniki, zwłaszcza kompozytowe, wymagają solidnej osłony na wypadek awarii mechanicznej.
- Zwróć uwagę na integrację z siecią - falownik, system sterowania i współpraca z EMS są równie ważne jak sam rotor.
- Myśl o serwisie i hałasie - próżnia, chłodzenie i łożyska magnetyczne upraszczają pracę, ale nie eliminują całkowicie obsługi.
W polskich projektach OZE widzę dla tej technologii sens głównie jako szybkiego bufora: dla farmy fotowoltaicznej, stacji ładowania, przemysłu z dynamicznym poborem albo lokalnej sieci, którą trzeba ustabilizować. Samodzielny magazyn do zasilania domu po zachodzie słońca? Zwykle nie ma to ekonomicznego sensu. To prowadzi do ostatniego pytania: kiedy taki wybór naprawdę wzmacnia projekt, a kiedy tylko podnosi koszt?
Kiedy rotor wzmacnia OZE, a kiedy tylko podnosi koszt projektu
Jeśli projekt wymaga bardzo szybkiej reakcji, wielu cykli i krótkiego czasu podtrzymania, magazyn z wirującym rotorem jest jednym z ciekawszych narzędzi, jakie mam do dyspozycji. Jeśli jednak celem jest przechowanie energii na kilka godzin, noc albo dłużej, lepiej od razu myśleć o baterii lub o układzie hybrydowym. W praktyce najlepiej działają konfiguracje, w których rotor bierze na siebie milisekundy i minuty, a bateria godziny.
To właśnie takie podejście dobrze pasuje do energetyki odnawialnej: nie szukamy jednego „magicznego” magazynu, tylko dobieramy narzędzie do zadania. Ja zaczynam od pytania, czy potrzebuję magazynu energii, czy regulatora mocy. Ta jedna decyzja zwykle oszczędza więcej pieniędzy niż cały katalog technologii.
