Energia cieplna bywa najtańsza wtedy, gdy nie jest potrzebna od razu: w południe przy nadwyżce z fotowoltaiki, w godzinach nocnych przy tańszej taryfie albo wtedy, gdy źródło ciepła pracuje najbardziej efektywnie. Właśnie dlatego magazyn ciepła ma sens nie jako gadżet, ale jako sposób na przesunięcie energii w czasie i lepsze wykorzystanie instalacji grzewczej. Poniżej wyjaśniam, jak to działa, jakie są realne warianty i kiedy taki układ faktycznie poprawia bilans całego systemu.
Najważniejsze informacje w skrócie
- Taki system przechowuje energię cieplną, a nie prąd, więc najlepiej współpracuje z ogrzewaniem, ciepłą wodą i ciepłem procesowym.
- W domu najczęściej spotyka się bufor CO i zasobnik CWU, a w większej skali wodne magazyny sezonowe, PCM albo układy lodowe.
- Najbardziej opłaca się tam, gdzie masz nadwyżki z PV, pompę ciepła, tanią taryfę albo nieregularne źródło ciepła.
- Największy błąd to dobór zbyt małej pojemności lub brak sensownej automatyki ładowania i rozładowania.
- W skali ciepłownictwa i przemysłu takie rozwiązania mogą pracować godzinowo, dobowo, a nawet sezonowo.
Czym jest taki system i kiedy ma sens
W praktyce chodzi o prosty mechanizm: energię cieplną gromadzi się w wodzie, materiale fazowym, soli stopionej, piasku albo w gruncie, a potem oddaje wtedy, gdy budynek jej potrzebuje. Amerykański DOE ujmuje to bardzo prosto: ciepło odkłada się na później, zamiast zużywać je od razu. Najprostszy magazyn ciepła w domu to bufor lub zasobnik CWU. Jeśli dodać do tego sensowną automatykę, taki układ może wyrównywać pracę źródła ciepła, ograniczać starty urządzeń i zwiększać autokonsumpcję energii z PV.
Ja patrzę na to tak: dobry system magazynowania nie musi robić wrażenia wielkością, ale powinien odpowiadać na trzy konkretne pytania: ile ciepła potrzebujesz, kiedy go potrzebujesz i w jakiej temperaturze możesz je odebrać. Od tego zależy, czy mówimy o prostym buforze, czy o rozwiązaniu, które realnie zmienia sposób pracy całej instalacji.
Najczęściej magazynowanie ciepła opiera się na jednym z trzech mechanizmów: ciepło właściwe materiału, ciepło przemiany fazowej albo reakcja chemiczna. Dla użytkownika ważne jest jednak nie samo hasło techniczne, tylko efekt końcowy: ile energii da się zgromadzić, jakie są straty i jak skomplikowana będzie obsługa. To prowadzi prosto do pytania, jak taki układ współpracuje z fotowoltaiką i pompą ciepła.
Jak działa w praktyce z fotowoltaiką, pompą ciepła i taryfą
Najbardziej praktyczne scenariusze są dwa: nadwyżka energii elektrycznej zostaje zamieniona na ciepło albo źródło ciepła pracuje wtedy, gdy energia jest tańsza. W pierwszym przypadku działa idea power-to-heat, czyli bezpośredniej zamiany prądu na ciepło za pomocą grzałki oporowej, pompy ciepła lub wymiennika. W drugim przypadku magazyn nie produkuje energii, tylko pozwala kupić ją lub wytworzyć w lepszym momencie i zużyć później.

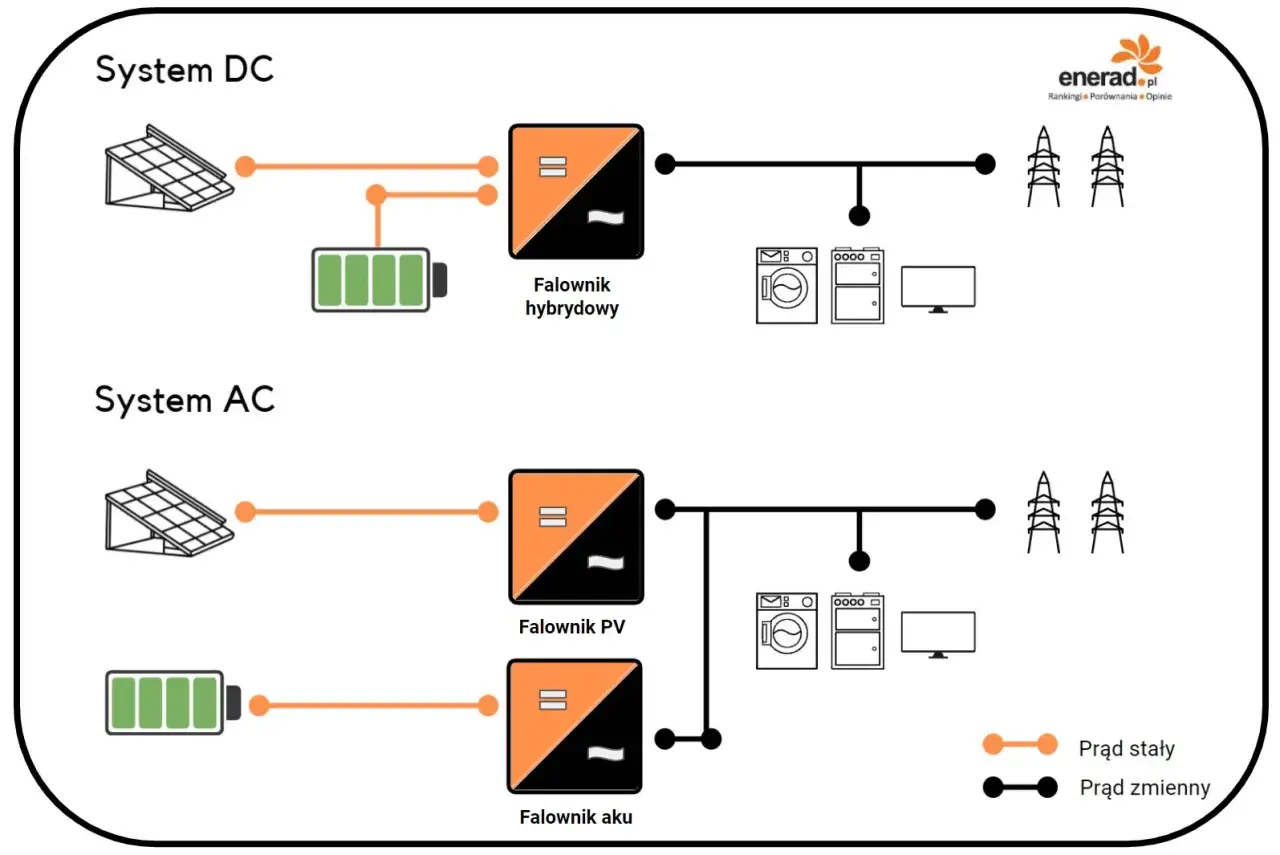

Przy fotowoltaice sens jest bardzo prosty: gdy instalacja daje nadwyżkę, zamiast oddawać ją do sieci za niską stawkę, można podnieść temperaturę wody w zasobniku, doładować bufor albo przygotować ciepłą wodę użytkową na później. Przy pompie ciepła zysk polega na tym, że sprężarka i automatyka mogą pracować bardziej równomiernie, bez częstego taktowania. To zwykle poprawia komfort i ogranicza zużycie urządzenia.
W większych systemach dochodzi jeszcze odzysk ciepła odpadowego z procesów przemysłowych, chłodnictwa albo ciepłownictwa. Tam magazynowanie nie służy tylko do „przechowania nadwyżki”, lecz do zsynchronizowania dwóch wykresów: produkcji i zapotrzebowania. Gdy ten mechanizm jest jasny, łatwiej rozpoznać, który wariant rzeczywiście pasuje do domu, a który tylko dobrze wygląda w ofercie.
Jakie rozwiązania spotyka się najczęściej
W praktyce nie ma jednego uniwersalnego urządzenia. Najlepiej działa rozróżnienie według medium i skali, bo to od razu pokazuje, gdzie kończy się prosty domowy bufor, a zaczyna infrastruktura dla całego osiedla albo zakładu.
| Rozwiązanie | Co magazynuje | Typowa skala | Mocne strony | Ograniczenia |
|---|---|---|---|---|
| Zasobnik CWU | Ciepłą wodę użytkową | 150-400 l w domu | Prosty, dobrze współpracuje z PV i pompą ciepła, łatwy do zrozumienia | Ograniczona pojemność i straty postojowe |
| Bufor CO | Wodę grzewczą instalacji | 200-1000+ l | Stabilizuje pracę źródła ciepła i ogranicza taktowanie | Wymaga miejsca, izolacji i dobrej hydrauliki |
| Układ lodowy | Energię w przemianie wody w lód | Budynki usługowe | Dobrze nadaje się do chłodu i klimatyzacji, bywa kompaktowy | Rzadko opłacalny w domu jednorodzinnym |
| PCM | Ciepło przemiany fazowej | Małe i średnie moduły | Wysoka gęstość energii przy małej objętości | Wyższy koszt i większa złożoność |
| PTES lub BTES | Duże ilości ciepła w wodzie lub gruncie | Od setek do dziesiątek tysięcy m3 | Nadaje się do pracy sezonowej i do dużych instalacji | Wymaga terenu, projektu i dużego CAPEX |

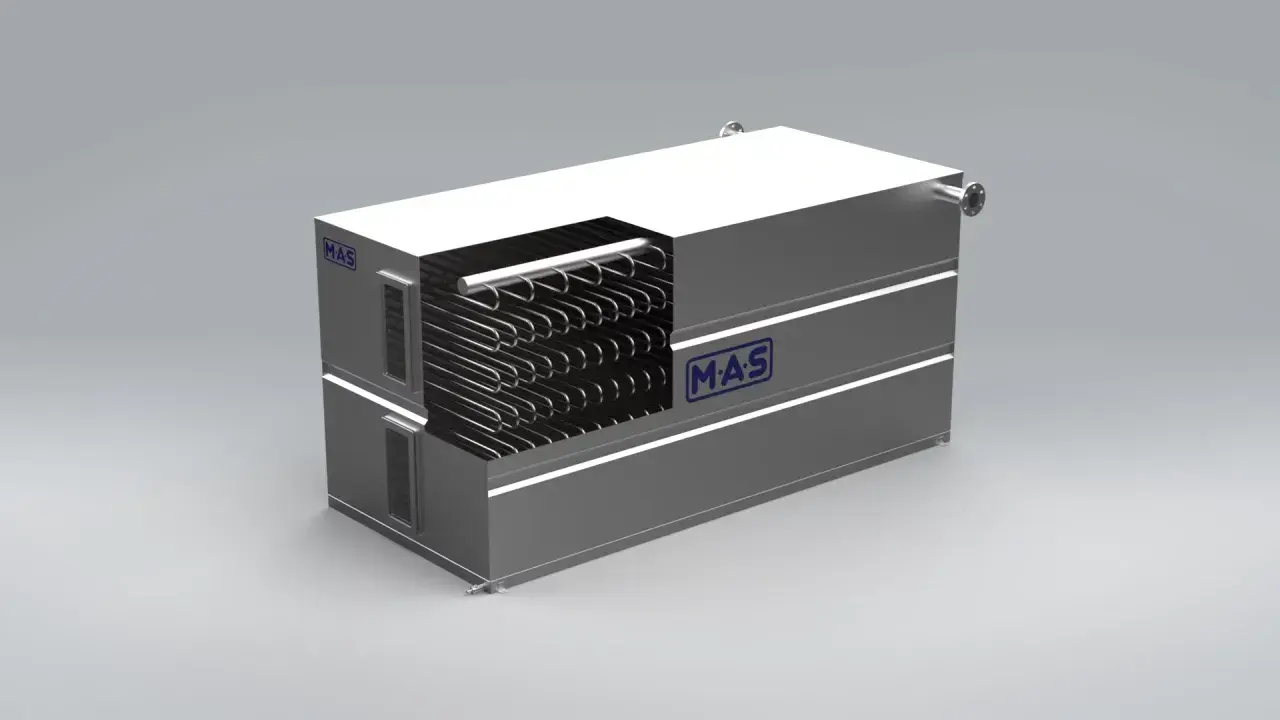

W przemyśle i ciepłownictwie skala jest jeszcze większa: pojawiają się wysokotemperaturowe bloki ceglane, piaskowe magazyny o mocy rzędu 10 MW i pojemności do 1000 MWh, a także moduły pracujące przy kilkuset stopniach Celsjusza. To już nie jest rozwiązanie dla zwykłego domu, ale dobrze pokazuje, że technologia jest elastyczna i skalowalna. Po tym porównaniu sensownie przechodzę do pytania, jak dobrać pojemność pod konkretne zużycie.
Jak dobrać pojemność, temperaturę i sposób ładowania
Gdy dobieram taki układ, zaczynam nie od katalogu producenta, tylko od profilu zużycia. Najpierw trzeba wiedzieć, ile ciepła schodzi w typowy dzień, kiedy występują szczyty poboru i czy instalacja pracuje na niskiej temperaturze zasilania. To ważne, bo woda jest dobrym medium właśnie wtedy, gdy można wykorzystać szeroki zakres temperatur.
W uproszczeniu 1 m3 wody magazynuje około 1,16 kWh na każdy 1°C różnicy temperatur. To oznacza, że zbiornik 300 l przy użytecznym zakresie 30°C potrafi zgromadzić około 10 kWh ciepła. Właśnie dlatego sama objętość niczego nie przesądza: równie istotne są temperatura ładowania, temperatura odbioru i to, czy układ utrzymuje stratyfikację, czyli warstwowanie gorącej i chłodniejszej wody.
Praktycznie patrzę na pięć elementów:
- dobowe zużycie ciepłej wody i energii na ogrzewanie,
- temperaturę pracy źródła ciepła,
- rodzaj odbiorników, na przykład grzejniki albo podłogówkę,
- dostępną przestrzeń i izolację zbiornika,
- automatykę, która wie, kiedy ładować i kiedy oddawać ciepło.
W raporcie IEO zwrócono uwagę, że w ogrzewnictwie zasobniki 150-200 l często okazują się za małe, a sensowniejszy kierunek to 300-400 l, zwłaszcza gdy układ ma współpracować z PV lub pompą ciepła. To dobry punkt odniesienia dla domu, ale w większej instalacji zawsze liczy się już nie tylko litraż, lecz także sterowanie i hydraulika. To prowadzi prosto do rachunku opłacalności, bo bez niego łatwo kupić zbyt małe albo zbyt ambitne rozwiązanie.
Kiedy inwestycja ma sens, a kiedy lepiej odpuścić
Z doświadczenia widzę, że takie rozwiązanie działa najlepiej tam, gdzie ciepło jest potrzebne regularnie i przewidywalnie. Dom z pompą ciepła, niskotemperaturową podłogówką i fotowoltaiką to wdzięczny przypadek, bo energia elektryczna może zasilać podgrzewanie wtedy, gdy jest nadwyżka, a magazyn odda ją wieczorem albo rano. Podobnie dobrze wypadają budynki z dużym zużyciem ciepłej wody, małymi wahaniami obciążenia i sensowną automatyką.
Nie każda instalacja skorzysta jednak równie mocno. Jeśli budynek ma bardzo małe zużycie ciepła, źle dobrane źródło grzewcze albo brak miejsca na dobrze zaizolowany zbiornik, zysk bywa niewielki. Gdy użytkownik oczekuje, że niewielki bufor załatwi mu zimowe grzanie całego domu z letniej fotowoltaiki, szybko zderza się z fizyką: ciepło w domu zużywa się dużo szybciej, niż większość ludzi zakłada.
W dużej skali ekonomia jest bardziej złożona, ale też ciekawsza. W wodnych magazynach sezonowych koszt jednostkowy potrafi spaść z około 250 euro/m3 do około 40 euro/m3, gdy pojemność rośnie z 2000 do 70 000 m3. To pokazuje, że magazynowanie ciepła bardzo lubi skalę, a w systemach ciepłowniczych i przemysłowych to właśnie skala często przesądza o sensowności projektu. Kiedy to uwzględnisz, najczęstsze błędy stają się bardzo przewidywalne.
Najczęstsze błędy przy wyborze i montażu
Najwięcej problemów widzę nie w samej technologii, tylko w detalach. Ktoś kupuje za mały zbiornik, bo patrzy wyłącznie na cenę katalogową. Ktoś inny dobiera pojemność bez policzenia realnego profilu zużycia. Jeszcze ktoś zakłada, że grzałka i falownik „same się dogadają”, a potem system ładuje się w niewłaściwych godzinach.
- Za mała pojemność względem dobowego zapotrzebowania.
- Słaba izolacja, która zamienia zysk w stałe straty postojowe.
- Brak stratyfikacji, przez co ciepła woda miesza się z chłodniejszą i spada użyteczna pojemność.
- Zbyt wysoka temperatura pracy instalacji, która pogarsza efektywność pompy ciepła i zwiększa straty.
- Brak automatyki lub sterowania pod realny profil produkcji i poboru.
- Mieszanie funkcji CWU i ogrzewania bez przemyślenia hydrauliki.
Jest też błąd bardziej subtelny: oczekiwanie, że magazyn rozwiąże problem słabego budynku. Nie rozwiąże. On tylko przesuwa energię w czasie. Jeśli dom traci ciepło szybciej, niż jesteś w stanie je zgromadzić, żadna elektronika tego nie nadrobi. Dlatego dobrze ocieplona bryła i niska temperatura zasilania są częścią tego samego projektu, a nie dodatkiem. To dobry moment, by spojrzeć szerzej i zobaczyć, po co taki kierunek jest ważny nie tylko dla jednego domu.
Dlaczego duże magazyny ciepła będą ważniejsze, niż dziś się wydaje
W skali kraju temat robi się dużo ciekawszy niż w skali pojedynczego domu. W raporcie IEO widać skalę zjawiska: w 2022 r. takich urządzeń było około 2,3 mln, a do 2030 r. może dojść do 6,6 mln jednostek domowych. Ten sam dokument szacuje potencjał na około 4,2 TWh z buforów CWU, 11,5 TWh z sezonowych PTES i nawet 18 GW mocy, którą takie magazyny mogłyby przejąć w skali godzinowej. To nie są abstrakcyjne liczby. To realna odpowiedź na problem nadwyżek OZE i sztywnego profilu zapotrzebowania na ciepło.
W praktyce oznacza to, że magazynowanie ciepła może odciążać system elektroenergetyczny, wspierać ciepłownictwo systemowe i poprawiać wykorzystanie lokalnych źródeł OZE. W dużych miastach takie magazyny mogą współpracować z kolektorami słonecznymi, pompami ciepła albo kotłami elektrodowymi, a w przemyśle pomagają zagospodarować ciepło procesowe. Z perspektywy właściciela domu to może brzmieć odlegle, ale logika jest ta sama: zamiast produkować wszystko dokładnie w chwili zużycia, lepiej przesunąć energię wtedy, gdy jest dostępna najtaniej i najczyściej.
Właśnie dlatego ten segment magazynów energii zyskuje znaczenie szybciej, niż wielu osobom się wydaje. Gdy rośnie udział PV i innych źródeł zależnych od pogody, rośnie też wartość rozwiązań, które potrafią przechować nie prąd, lecz samo ciepło. To już nie jest ciekawostka, tylko element układanki potrzebny do stabilniejszego systemu energetycznego. Dlatego na końcu warto spiąć temat w konkretne kroki dla własnego projektu.
Co sprawdzam przed decyzją, żeby nie przepłacić za samą ideę
Jeśli miałbym sprowadzić cały temat do kilku praktycznych pytań, zacząłbym od tego: ile ciepła naprawdę zużywasz, w jakich godzinach i z jakiego źródła ma być ładowany zbiornik. Dopiero potem patrzyłbym na pojemność, cenę i markę. W takim porządku łatwiej odróżnić sensowną inwestycję od rozwiązania kupowanego „na wszelki wypadek”.
- Poproś o schemat hydrauliczny, nie tylko kartę katalogową.
- Sprawdź straty postojowe i jakość izolacji.
- Ustal, czy układ będzie pracował z grzałką, pompą ciepła, kolektorami czy odzyskiem ciepła.
- Porównaj scenariusz bez magazynu i z magazynem w skali dobowej, a nie wyłącznie rocznej.
- Jeśli to dom, upewnij się, że wybrana pojemność pasuje do realnego zużycia, a nie do „ładnej” liczby w ofercie.
W dobrze dobranej instalacji energia cieplna przestaje być jednorazowym produktem i staje się zasobem, którym naprawdę da się zarządzać. I właśnie to, moim zdaniem, jest najcenniejsza korzyść z całego podejścia.
