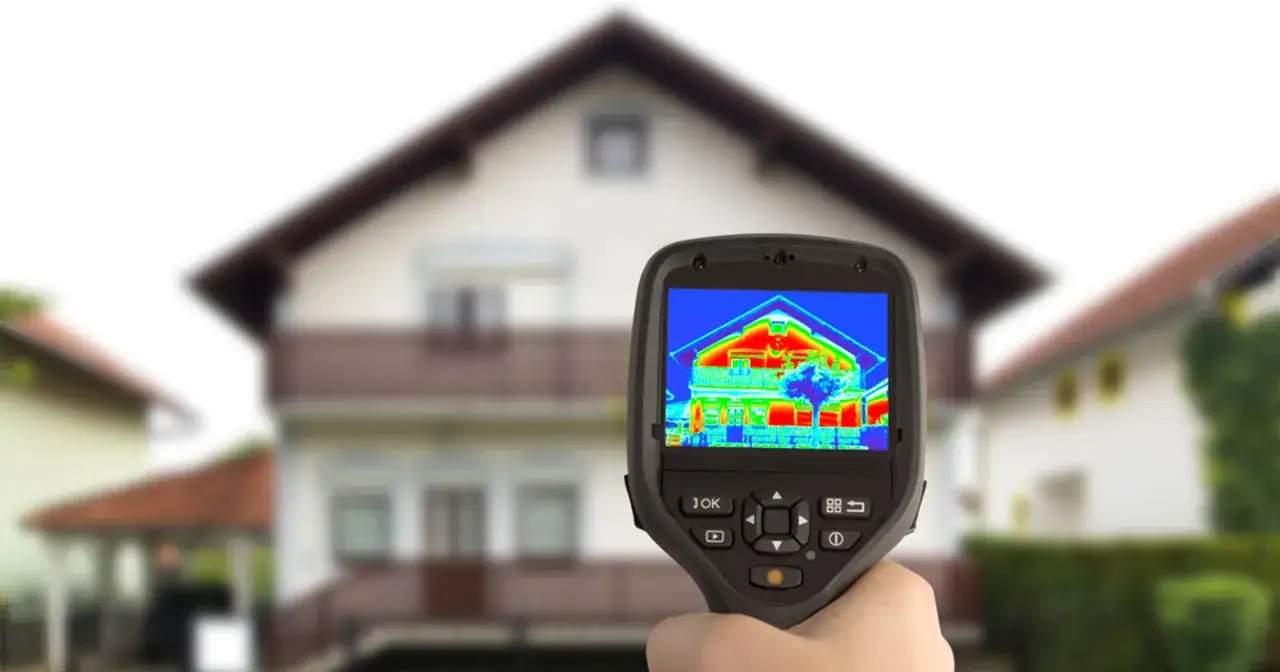

Pomiar promieniowania cieplnego pozwala szybko znaleźć miejsca, w których energia ucieka z budynku albo instalacja pracuje mniej wydajnie, niż powinna. W praktyce termograf przydaje się wszędzie tam, gdzie liczy się sprawność: przy ocenie izolacji, diagnostyce mostków termicznych, kontroli paneli fotowoltaicznych i sprawdzaniu połączeń elektrycznych. Ten tekst pokazuje, jak działa takie badanie, kiedy daje wiarygodny wynik i na co zwrócić uwagę, żeby przełożyć obraz cieplny na realne oszczędności.
Najważniejsze informacje, które pozwalają ocenić sens takiego badania
- Urządzenie nie „widzi przez ściany”, tylko pokazuje rozkład temperatury na powierzchni i pośrednio ujawnia straty ciepła.
- Największą wartość daje w diagnostyce budynków, fotowoltaiki, rozdzielnic i instalacji grzewczych.
- Wiarygodny wynik wymaga stabilnych warunków, najlepiej różnicy temperatur co najmniej 10°C, a przy dobrze ocieplonych domach zwykle lepiej 12-15°C.
- Obraz cieplny trzeba interpretować z uwzględnieniem materiału, odbić i emisyjności powierzchni.
- W 2026 roku podstawowe badania w Polsce zwykle kosztują od kilkuset złotych, ale cena rośnie wraz z metrażem, raportem i zakresem analiz.

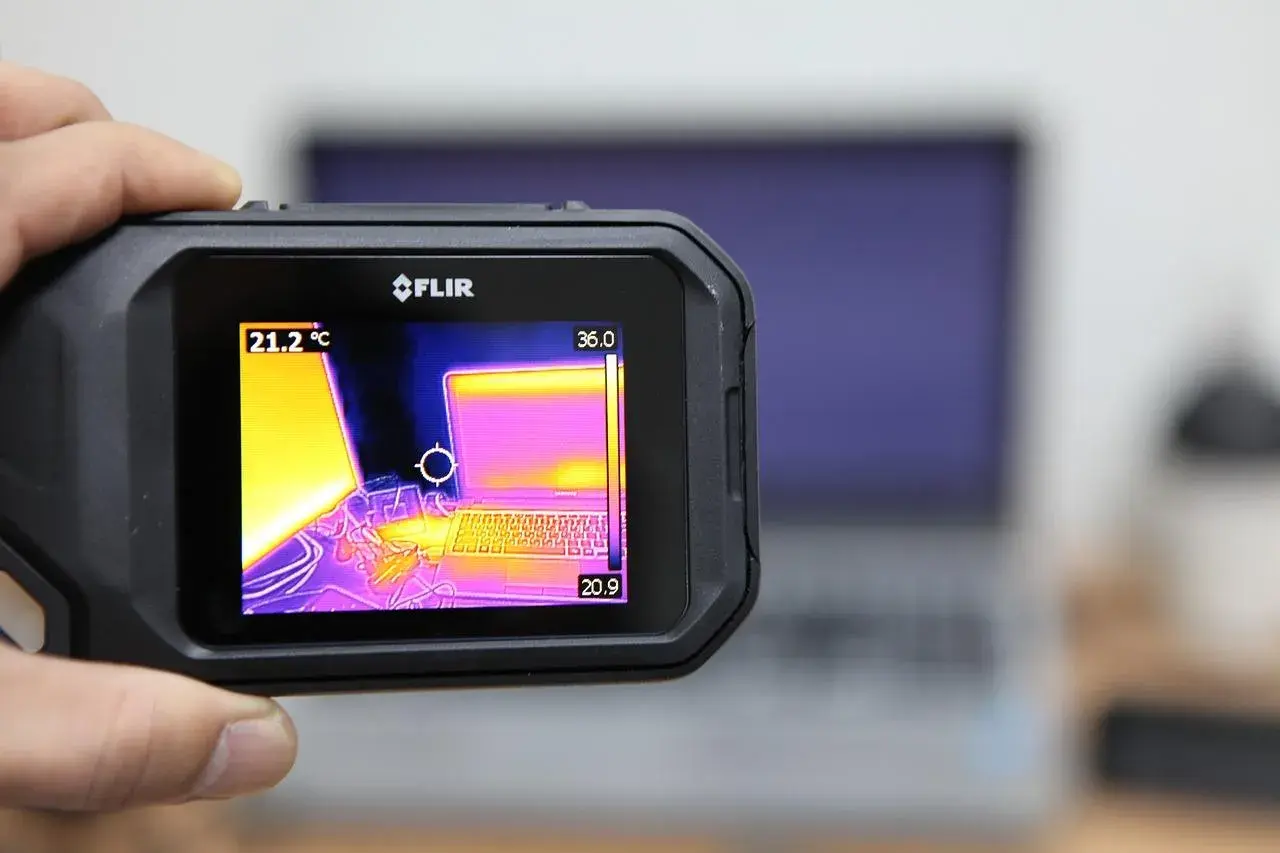

Jak działa kamera termowizyjna i co naprawdę mierzy
W środku takiego urządzenia nie ma magii, tylko detektor promieniowania podczerwonego, który zamienia niewidzialną energię cieplną na obraz. Ja patrzę na ten obraz jak na mapę różnic temperatur, a nie jak na efektowne zdjęcie w kolorze. To ważne, bo kamera termowizyjna pokazuje temperaturę powierzchni, a nie wnętrza materiału i nie zastępuje zwykłego pomiaru tam, gdzie potrzebna jest dokładna wartość punktowa.
Najwięcej zamieszania powoduje pojęcie emisyjności, czyli tego, jak dobrze dana powierzchnia wypromieniowuje ciepło. Ciemny tynk, drewno i część tworzyw zachowują się inaczej niż błyszcząca blacha, szkło czy folia aluminiowa. Właśnie dlatego termogram trzeba czytać z kontekstem: czasem jasny punkt oznacza stratę energii, a czasem tylko odbicie nieba, słońca albo rozgrzanej rury znajdującej się obok.
W praktyce najuczciwsze jest rozróżnienie między dwoma rzeczami: wykrywaniem anomalii i dokładnym wyliczaniem parametrów. Pierwsze badanie pokazuje, gdzie coś jest nie tak. Drugie wymaga już dodatkowych danych, często także obliczeń i porównania z dokumentacją budynku lub instalacji. To właśnie dlatego termowizja jest tak dobra w diagnostyce i tak słaba, gdy ktoś oczekuje od niej odpowiedzi na wszystkie pytania naraz.
| Mit | Jak jest naprawdę |
|---|---|
| Kamera termowizyjna widzi przez ściany | Nie. Rejestruje promieniowanie z powierzchni, a wnioski o wnętrzu wyciąga się pośrednio. |
| Każdy jasny obszar oznacza stratę ciepła | Nie zawsze. Czasem to odbicie lub efekt materiału o niskiej emisyjności. |
| Wystarczy samo zdjęcie | Nie. Liczą się warunki pomiaru, opis anomalii i rekomendacja naprawy. |
Gdy rozumie się te ograniczenia, łatwiej przejść do najciekawszej części, czyli do miejsc, w których diagnostyka cieplna naprawdę poprawia efektywność energetyczną.
Gdzie diagnostyka cieplna daje największy zwrot
Największą korzyść widzę tam, gdzie strata energii nie jest jeszcze widoczna w rachunkach, ale już obniża sprawność całego systemu. W budynku może to być źle ocieplony fragment ściany, nieszczelne okno albo przewiewna połać dachowa. W fotowoltaice będą to hot spoty, przegrzane złącza lub moduły pracujące poniżej możliwości. W instalacji elektrycznej kamera często pokazuje element, który jest jeszcze sprawny, ale już pracuje na granicy bezpiecznej temperatury.
| Obszar | Co zwykle wychwytuje kamera | Dlaczego to poprawia efektywność |
|---|---|---|
| Budynek mieszkalny | Mostki termiczne, nieszczelności przy oknach i drzwiach, braki w izolacji | Mniej ciepła ucieka z domu, więc ogrzewanie pracuje krócej i stabilniej |
| Fotowoltaika | Hot spoty, uszkodzone ogniwa, złączki MC4 z podwyższoną temperaturą | Panele utrzymują wyższą produkcję, a ryzyko degradacji i awarii spada |
| Rozdzielnice i styki | Przegrzane połączenia, luźne zaciski, przeciążone obwody | Niższe straty energii i większe bezpieczeństwo pracy instalacji |
| Instalacja grzewcza | Nierówno nagrzane grzejniki, słabo pracujące obiegi, gorące rury bez izolacji | Łatwiej wyrównać pracę systemu i ograniczyć niepotrzebne zużycie paliwa lub prądu |
To ważne także na rynku prosumenckim, bo w przypadku instalacji PV kilka procent utraty sprawności przez dłuższy czas potrafi dać realnie odczuwalny spadek produkcji. Z kolei w domu jednorodzinnym nawet drobna nieszczelność w kilku miejscach może podbić zapotrzebowanie na energię bardziej, niż podpowiada intuicja. Następny krok to rozpoznanie typowych anomalii, żeby nie pomylić awarii z normalnym zachowaniem materiału.
Jak odczytywać typowe anomalie bez nadinterpretacji
Najczęściej szukam nie samej „gorącej plamy”, ale różnicy względem otoczenia i wzoru, jaki tworzy na obrazie. Mostek termiczny to miejsce, w którym ciepło ucieka szybciej niż w sąsiednich fragmentach przegrody, bo konstrukcja lub izolacja działa tam gorzej. Hot spot to z kolei lokalne przegrzanie modułu PV albo elementu instalacji elektrycznej, które może wynikać z uszkodzenia, zabrudzenia, zacienienia albo słabego styku.
W praktyce najwięcej błędów bierze się z pośpiechu. Część osób patrzy tylko na kolorystykę i wyciąga wniosek po jednym kadrze. Ja zawsze sprawdzam, czy anomalia ma logiczny kształt, czy powtarza się na kilku ujęciach i czy odpowiada układowi konstrukcji albo przebiegowi przewodu. To właśnie oddziela sensowną diagnostykę od efektownego, ale mało użytecznego zdjęcia.
| Obraz na termogramie | Możliwa przyczyna | Co sprawdzić dalej |
|---|---|---|
| Jasny pas przy oknie lub drzwiach | Nieszczelność, zimny montaż, słabe uszczelnienie | Stan uszczelek, pianki, montażu i regulacji stolarki |
| Wyraźnie cieplejszy fragment połaci dachu | Brak izolacji, przerwana wełna, przewiew w warstwie ocieplenia | Ciągłość izolacji i szczelność warstw dachu |
| Pojedynczy gorący punkt na panelu PV | Uszkodzone ogniwo, cień, zabrudzenie lub degradacja modułu | Stan modułu, okablowania i połączeń |
| Przegrzana rozdzielnica lub zacisk | Luźny styk, przeciążenie, zużyty element | Dokręcenie połączeń i kontrola elektryka |
Jeśli obraz ma prowadzić do oszczędności, trzeba jeszcze wybrać moment pomiaru tak, aby nie zafałszować wyniku warunkami pogodowymi i pracą instalacji.
Kiedy pomiar ma sens, a kiedy lepiej go przełożyć
W budynkach sensowny pomiar robi się wtedy, gdy różnica temperatur między wnętrzem a otoczeniem jest wyraźna. Ja przyjmuję praktycznie, że minimum to około 10°C, ale przy dobrze ocieplonych domach lepszy obraz daje zwykle 12-15°C. Dla nowych budynków lub obiektów z grubą izolacją większy kontrast termiczny po prostu ułatwia wykrycie słabszych miejsc.
Warunki zewnętrzne mają duże znaczenie. Bezpośrednie słońce potrafi nagrzać elewację i dach tak, że obraz staje się mało wiarygodny. Deszcz, mgła i mokra powierzchnia też psują odczyt, bo zmieniają sposób oddawania ciepła. Silny wiatr z kolei może chłodzić przegrodę nierówno i zniekształcać wynik. Dlatego do badania budynków zwykle wybiera się wieczór, noc albo bardzo wczesny poranek.
- Powierzchnia powinna być sucha i możliwie czysta.
- Ogrzewanie powinno pracować stabilnie, bez nagłego podbijania temperatury tuż przed badaniem.
- Wnętrze i otoczenie muszą mieć dość duży kontrast cieplny, inaczej część wad po prostu się ukryje.
- Przy fotowoltaice najlepiej sprawdza się inspekcja w warunkach dobrej produkcji, ale bez przypadkowych odbić i nadmiernego nagrzania od słońca z boku.
- Przy instalacjach elektrycznych trzeba unikać sytuacji, w których jednorazowy skok obciążenia daje fałszywie alarmujący wynik.
Badanie w złym momencie nie jest bezwartościowe, ale często pokazuje mniej, niż obiecuje. Dlatego w kolejnym kroku warto wiedzieć, jak odróżnić solidną usługę od samego „ładnego obrazu”.
Jak wybrać usługę albo sprzęt, żeby wynik był użyteczny
Jeśli zlecasz badanie, nie zaczynaj od pytania o samą cenę, tylko o to, co dostaniesz po pomiarze. Dla mnie ważny jest raport z lokalizacją anomalii, opisem przyczyny i krótką rekomendacją naprawy. Sam zestaw kolorowych zdjęć ma niewielką wartość, jeśli nikt nie tłumaczy, co z niego wynika. To szczególnie ważne przy budynkach po termomodernizacji i przy instalacjach PV, gdzie decyzja naprawcza zależy od skali problemu.
Na polskim rynku w 2026 roku podstawowe badanie mieszkania zwykle mieści się w przedziale około 300-700 zł, dom jednorodzinny najczęściej kosztuje mniej więcej 450-1100 zł, a większe obiekty, przemysł lub rozbudowane instalacje zaczynają się od około 1500 zł i więcej. Raport, dojazd i analiza przyczyn potrafią podnieść cenę o kilkaset złotych, ale przy poważniejszej diagnozie to często najrozsądniej wydane pieniądze.
| Na co patrzeć | Dlaczego to ma znaczenie |
|---|---|
| Czy wykonawca opisuje warunki pomiaru | Bez tego trudno ocenić, czy wynik jest porównywalny i wiarygodny |
| Czy raport zawiera zdjęcie, termogram i komentarz | Sam obraz bez interpretacji nie prowadzi do decyzji |
| Czy ktoś potrafi ustawić emisyjność i uwzględnić odbicia | To kluczowe przy metalach, szkle, panelach PV i elementach technicznych |
| Czy usługa obejmuje praktyczne zalecenia | Dzięki temu łatwiej przejść od diagnozy do naprawy i oszczędności |
Jeśli myślisz o zakupie własnego sprzętu, pamiętaj jeszcze o jednej rzeczy: do okazjonalnej kontroli domu lepiej często sprawdza się zlecenie pomiaru specjalistom niż kupowanie urządzenia tylko po to, by użyć go raz czy dwa razy. W profesjonalnej diagnostyce liczą się nie tylko piksele, ale też doświadczenie osoby, która czyta wynik. To prowadzi już prosto do najważniejszej części całej układanki: co zrobić z wynikiem, żeby naprawdę zmniejszyć zużycie energii.
Jak zamienić obraz cieplny w realną oszczędność energii
Najlepszy efekt pojawia się wtedy, gdy po pomiarze od razu powstaje lista działań. Ja traktuję taki wynik jak plan naprawczy, a nie jak dekorację do raportu. Jeśli termowizja pokazuje nieszczelne okno, nie kończy się na samym odkryciu. Trzeba sprawdzić regulację skrzydła, stan uszczelek i sposób montażu. Jeśli pokazuje przegrzany styk w rozdzielnicy, w grę wchodzi serwis elektryczny, a nie kolejny pomiar „na wszelki wypadek”.
- Uszczelnij miejsca, w których widać przewiew lub wyraźne straty ciepła.
- Uzupełnij albo popraw izolację tam, gdzie obraz wskazuje przerwanie ciągłości warstwy ocieplenia.
- Wyreguluj stolarkę, bo nawet dobry montaż po latach potrafi się rozjechać.
- Sprawdź i dokręć połączenia elektryczne, jeśli kamera pokazuje lokalne przegrzewanie.
- W instalacji PV usuń przyczynę hot spotów, zanim spadek sprawności przełoży się na większą degradację modułu.
- Powtórz badanie po naprawie w podobnych warunkach, aby porównać efekt przed i po.
To właśnie powtórny pomiar daje najwięcej satysfakcji, bo wtedy widać nie tylko problem, ale też efekt działania. W budynku łatwiej utrzymać stabilny komfort cieplny, w fotowoltaice odzyskuje się część utraconej produkcji, a w instalacji elektrycznej rośnie bezpieczeństwo i spada ryzyko awarii. Jeśli mam wskazać jedną rzecz, która najbardziej poprawia opłacalność całego procesu, to jest nią nie sam sprzęt, tylko konkretna reakcja na wynik badania.
W dobrze prowadzonym audycie obraz cieplny nie kończy rozmowy, tylko ją porządkuje. Daje odpowiedź, gdzie energia znika, i podpowiada, co naprawić najpierw, żeby nie wydawać pieniędzy na działania, które nie zmienią bilansu w zauważalny sposób.
