W licznikach Apator Norax 3 najważniejsze są nie „tajemnicze” liczby, tylko logiczny zestaw rejestrów, który mówi, ile energii pobrano, ile oddano i czy licznik sygnalizuje coś nietypowego. W praktyce pytanie o apator norax 3 kody sprowadza się do jednego: który symbol na ekranie oznacza właściwy odczyt, a który jest tylko oznaczeniem rejestru. Poniżej rozbieram to na prosty język, bez zgadywania i bez mieszania odczytu z komunikatami błędów.
Najważniejsze informacje o odczycie Norax 3 w skrócie
- Małe cyfry w lewym górnym rogu pokazują kod OBIS, a duże cyfry obok wartość w kWh lub inną daną pomiarową.
- Do zwykłego odczytu zużycia najczęściej szukasz 15.8.0 albo 1.8.0, zależnie od konfiguracji licznika.
- W taryfach dwustrefowych dochodzą osobne rejestry dla strefy dziennej i nocnej.
- W liczniku prosumenckim osobno sprawdzasz energię pobraną i oddawaną do sieci.
- Trójkąt z wykrzyknikiem oraz nietypowe ikony faz to sygnał, że trzeba spojrzeć na instalację lub zgłosić sprawę operatorowi.

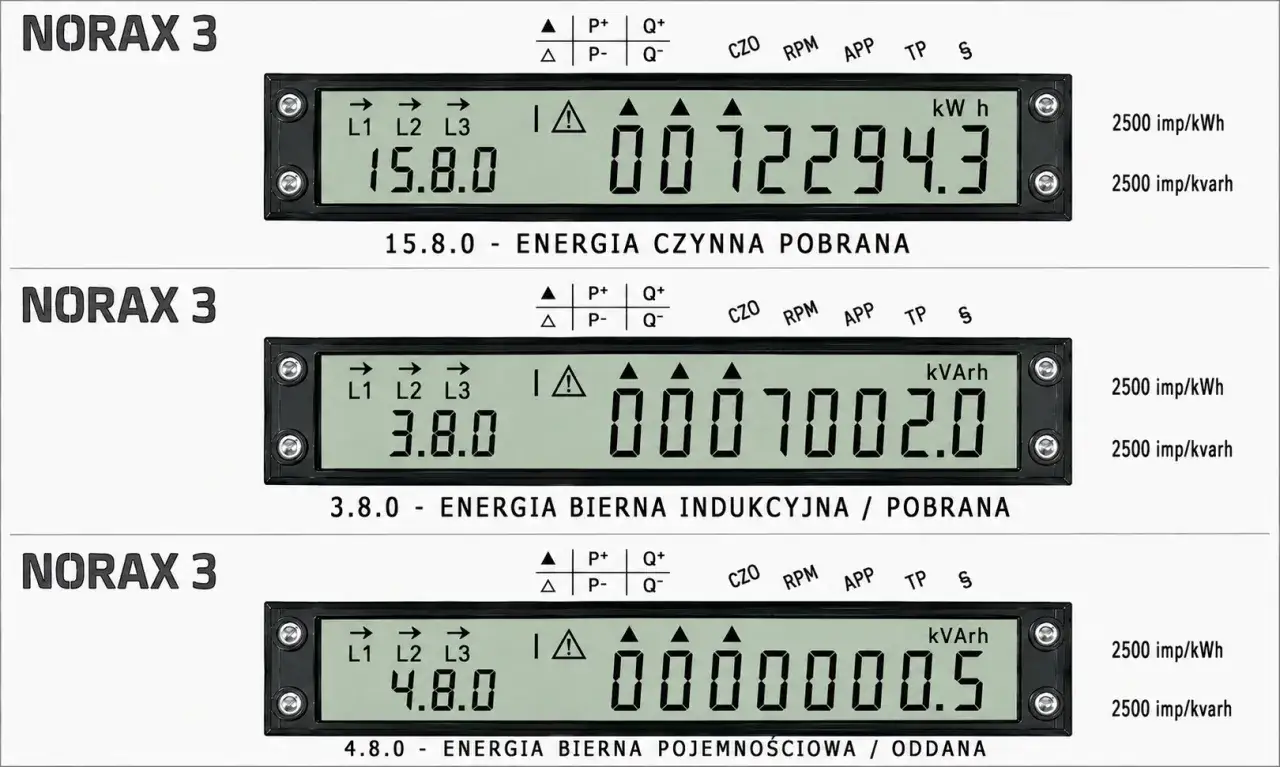

Co naprawdę oznaczają kody na wyświetlaczu
W Norax 3 nie chodzi o jeden uniwersalny kod dostępu, tylko o kody OBIS, czyli oznaczenia rejestrów pomiarowych. To właśnie one mówią, czy ekran pokazuje energię pobraną, oddaną, moc chwilową, czy informację pomocniczą o stanie licznika. Najpierw patrzę na małe cyfry w rogu, dopiero potem na dużą wartość obok - bez tego łatwo pomylić rejestr z wynikiem.
Jeden ważny szczegół: zestaw ekranów może się różnić zależnie od konfiguracji licznika i operatora sieci. Dlatego ten sam model może u dwóch użytkowników przewijać inne pozycje, a kolejność ekranów bywa różna. W praktyce oznacza to, że nie szukasz jednego magicznego numeru, tylko rozpoznajesz logiczny układ informacji.
Apator podaje wprost, że całkowite zużycie aktywne można znaleźć pod rejestrem 1.8.0 lub 15.8.0, ale to tylko punkt wyjścia. Gdy już wiesz, co oglądasz, odczyt samej wartości zajmuje chwilę i nie wymaga żadnych specjalnych uprawnień. Następny krok to sprawdzenie, jak przejść przez ekran tak, żeby niczego nie pominąć.
Jak odczytać zużycie krok po kroku
Ja zaczynam od sprawdzenia, czy ekran przewija się samoczynnie. W wielu licznikach kolejne pozycje pojawiają się po kilku sekundach i wtedy wystarczy poczekać, aż pokaże się właściwy kod oraz wartość. Jeśli Twój egzemplarz ma dostępny z zewnątrz przycisk przewijania, krótkie naciśnięcie zwykle przełącza następny ekran.
- Znajdź kod rejestru, który Cię interesuje, najczęściej 15.8.0 albo 1.8.0.
- Odczytaj dużą wartość obok kodu i zapisz ją razem z jednostką kWh.
- Jeśli masz taryfę wielostrefową, sprawdź też osobno strefę dzienną i nocną.
- Przy fotowoltaice zapisz dodatkowo odczyt energii oddanej do sieci.
- Jeżeli ekran zmienia się zbyt szybko, zrób zdjęcie i przepisz dane później bez pośpiechu.
Nie próbuj otwierać obudowy ani szukać funkcji pod plombą. W praktyce odczyt potrzebny do własnej kontroli albo do zgłoszenia zużycia polega na zapisie kodu, wartości i daty, a nie na ingerencji w licznik. Gdy opanujesz ten schemat, dużo łatwiej odróżnisz zwykły odczyt od kodów, które opisują już konkretną funkcję urządzenia.
Najczęściej spotykane kody i ich znaczenie
W praktyce najbardziej użyteczne są te rejestry, które pokazują pobór, oddawanie energii oraz bieżące obciążenie. Na rynku polskim kodów OBIS używa się bardzo podobnie w różnych licznikach, a Tauron Dystrybucja rozdziela je wprost na pobór całkowity, strefy taryfowe i energię oddaną. Dzięki temu łatwiej zrozumieć, co widzisz na ekranie, nawet jeśli kolejność wyświetlania jest inna niż u sąsiada.
| Kod | Co pokazuje | Kiedy to sprawdzasz |
|---|---|---|
| 1.8.0 lub 15.8.0 | Całkowitą energię pobraną z sieci | Przy podstawowym odczycie zużycia i kontroli rachunku |
| 1.8.1 | Pobór w pierwszej strefie taryfowej | Gdy chcesz oddzielić zużycie dzienne |
| 1.8.2 | Pobór w drugiej strefie taryfowej | Gdy rozliczasz tańszą strefę nocną lub pozaszczytową |
| 1.8.3 | Pobór w trzeciej strefie taryfowej | Tylko jeśli licznik pracuje w układzie trzystrefowym |
| 2.8.0 | Energii oddanej do sieci | Przy fotowoltaice i rozliczeniach prosumenckich |
| 2.8.1, 2.8.2, 2.8.3 | Energii oddanej w poszczególnych strefach | Jeśli chcesz śledzić eksport osobno dla każdej strefy |
| 1.7.0 lub 15.7.0 | Mocy chwilowej | Gdy chcesz sprawdzić, co dzieje się teraz na instalacji |
| 1.6.0 lub 15.6.0 | Mocy maksymalnej | Przy analizie najwyższego poboru w danym okresie |
| 5.8.0 | Energii biernej indukcyjnej | W instalacjach firmowych albo przy analizie jakości zasilania |
| 8.8.0 | Energii biernej pojemnościowej | Gdy licznik pokazuje również parametry istotne dla kompensacji |
Jeśli nie widzisz wszystkich pozycji, to normalne - część liczników nie pokazuje rejestrów nieużywanych w danej konfiguracji. Nie ma sensu szukać ich na siłę, bo ważniejsze jest to, czy potrafisz wyłapać właściwy kod dla swojego sposobu rozliczania. Z tego właśnie wynika różnica między zwykłym mieszkaniem, taryfą dwustrefową i instalacją z fotowoltaiką.
Co zmienia taryfa i fotowoltaika
W taryfie jednostrefowej, takiej jak G11, zwykle interesuje Cię jeden główny odczyt poboru. W taryfach dwustrefowych dochodzą osobne wartości dla strefy dziennej i nocnej, więc sam total nie wystarczy do sensownej analizy kosztów. W praktyce to właśnie rozbicie na strefy pozwala sprawdzić, czy przesunięcie pracy pralki, grzałki czy ładowarki do tańszych godzin rzeczywiście ma sens.
Przy instalacji fotowoltaicznej dochodzi drugi kierunek przepływu energii. Odczyt z licznika pokaże, ile energii pobrałeś z sieci oraz ile do niej oddałeś, ale nie pokaże produkcji paneli jako jednego prostego wyniku. Produkcję mierzy falownik albo system monitoringu instalacji, a licznik rozlicza punkt przyłączenia - i to jest różnica, którą łatwo przeoczyć, jeśli patrzy się tylko na jeden ekran.
W praktyce prosty sposób myślenia wygląda tak: pobór z sieci to jedna liczba, oddanie do sieci to druga, a autokonsumpcję liczysz dopiero z danych z dwóch źródeł. Dzięki temu nie mylisz produkcji z bilansem energii i nie wyciągasz z licznika wniosków, których on po prostu nie pokazuje. Kiedy już to rozróżniasz, warto spojrzeć na dodatkowe sygnały pracy urządzenia.
Jak czytać moc chwilową i energię bierną
Jeżeli na ekranie pojawiają się kody związane z mocą, licznik pokazuje nie tylko „ile” energii zostało pobrane, ale też „jak szybko” dzieje się to w danej chwili. Rejestr 1.7.0 lub 15.7.0 pokazuje moc chwilową, więc dobrze nadaje się do sprawdzenia, czy włączony czajnik, piekarnik albo pompa ciepła mocno podbija pobór. Rejestr 1.6.0 lub 15.6.0 dotyczy mocy maksymalnej, czyli najwyższego piku zarejestrowanego w danym okresie.
To nie są kody, które większość osób potrzebuje codziennie, ale bywają bardzo użyteczne, gdy chcesz sprawdzić, dlaczego zabezpieczenie wyłącza się przy kilku urządzeniach naraz. W instalacjach z fotowoltaiką i kompensacją energii biernej dochodzą jeszcze rejestry 5.8.0 i 8.8.0. W domu zwykle nie analizuje się ich na co dzień, ale w firmie albo większym obiekcie potrafią wyjaśnić, skąd biorą się dodatkowe koszty lub niepokojące wskazania.
Ta część wyświetlacza nie służy więc wyłącznie do rozliczeń. Dla mnie to raczej szybki test, czy instalacja pracuje spokojnie, czy zaczyna być przeciążona albo „nerwowa” po włączeniu kilku odbiorników naraz. Jeśli na ekranie zamiast liczb pojawiają się ostrzeżenia, priorytetem nie jest już odczyt, tylko diagnostyka.
Jak odróżnić zwykły odczyt od sygnału błędu
W Norax 3 warto rozróżnić zwykłe przewijanie danych od symboli ostrzegawczych. Migające ikony L1, L2 i L3 mogą wskazywać nieprawidłową kolejność faz, więc nie są po prostu „kolejnym kodem do spisania”. Z kolei trójkąt z wykrzyknikiem to komunikat błędu, który powinien trafić do operatora sieci.
- Trójkąt z wykrzyknikiem oznacza błąd wymagający reakcji operatora.
- Migające L1, L2, L3 mogą sygnalizować nieprawidłową kolejność faz.
- Świecąca lub migająca dioda nie jest awarią sama w sobie, tylko oznacza przepływ energii.
- Brak przewijania ekranów nie zawsze oznacza problem z licznikiem, czasem to tylko tryb oczekiwania albo zanik zasilania w instalacji.
Jeśli widzisz nietypowe symbole i nie masz pewności, lepiej zrobić zdjęcie niż zgadywać. Taki materiał bardzo pomaga w kontakcie z administratorem budynku albo operatorem systemu dystrybucyjnego, bo od razu pokazuje, czy chodzi o błąd, stan faz czy zwykły ekran pomiarowy. Właśnie dlatego ostatni krok to dobre zapisanie danych przed zgłoszeniem.
Co warto spisać, zanim zgłosisz sprawę operatorowi
Gdy coś nie zgadza się z odczytem, najwięcej daje krótka, precyzyjna notatka. Nie trzeba opisywać całej historii licznika - wystarczy zestaw kilku konkretów, które pozwolą szybko ocenić sytuację. Ja zawsze polecam zapisać je od razu, bo później trudno odtworzyć dokładny obraz ekranu.
- pełny kod widoczny na ekranie, na przykład 15.8.0, 2.8.0 albo 1.7.0,
- wartość liczbowa obok kodu wraz z jednostką kWh lub kW,
- data i godzina odczytu,
- informacja, czy licznik pokazuje pobór, oddanie, moc chwilową czy komunikat błędu,
- zdjęcie wyświetlacza, jeśli ekran przewija się za szybko,
- oznaczenie taryfy, jeśli korzystasz z G11, G12 lub innej strefowej.
Najkrótsza droga do uporządkowanego odczytu zaczyna się od 15.8.0 albo 1.8.0, a potem dopiero sprawdzasz strefy taryfowe, energię oddaną i ewentualne ostrzeżenia. Taki porządek oszczędza najwięcej czasu, bo od razu oddziela właściwy wynik od kodów technicznych i niepotrzebnych domysłów. Gdy zapiszesz dane w tej kolejności, rozmowa z operatorem albo własna kontrola zużycia stają się po prostu prostsze.
