Przewód ochronny to element instalacji, który rzadko widać na pierwszy plan, a właśnie on często decyduje o tym, czy uszkodzenie skończy się zadziałaniem zabezpieczenia, czy niebezpiecznym napięciem na obudowie urządzenia. W tym tekście wyjaśniam, jak działa ta część instalacji, czym różni się od N i PEN, gdzie jest naprawdę potrzebna oraz jakie błędy najczęściej psują ochronę. Dorzucam też praktyczne wskazówki dla domu, modernizacji i fotowoltaiki, bo tam temat bezpieczeństwa wraca szybciej, niż wielu osobom się wydaje.
Najważniejsze rzeczy do zapamiętania o ochronie w instalacji
- To element bezpieczeństwa, a nie tor zasilania. W normalnej pracy nie powinien być używany do prowadzenia prądu roboczego.
- Jego rola ujawnia się przy awarii. Gdy izolacja zawiedzie, tworzy drogę o małej impedancji i pomaga szybko odłączyć zasilanie.
- PE, N i PEN to nie to samo. Te oznaczenia opisują różne funkcje i nie wolno ich mieszać na chybił trafił.
- Kolor żółto-zielony nie jest dekoracją. To jednoznaczny sygnał, że żyła ma funkcję ochronną.
- Różnicówka pomaga, ale nie zastępuje poprawnego połączenia ochronnego. Oba elementy muszą współpracować.
- W PV i nowoczesnych systemach domowych ciągłość ochrony ma znaczenie podwójne. Chroni ludzi, elektronikę i całą instalację.
Czym jest żyła ochronna i jak działa w obwodzie
Ja patrzę na tę żyłę nie jak na dodatek do kabla, ale jak na drogę awaryjną, którą instalacja ma do dyspozycji wtedy, gdy coś pójdzie źle. Jej zadaniem nie jest zasilanie urządzenia, tylko zapewnienie bezpiecznego odprowadzenia prądu uszkodzeniowego z części, których człowiek może dotknąć.
W praktyce chodzi o metalowe obudowy, korpusy i inne dostępne elementy przewodzące. Jeśli izolacja przewodu fazowego ulegnie uszkodzeniu, prąd nie powinien „szukać sobie” drogi przez człowieka ani przez losowy fragment konstrukcji. Ma popłynąć przez tor ochronny, a następnie wywołać szybkie zadziałanie zabezpieczenia.
To dlatego cały układ działa sensownie tylko wtedy, gdy liczy się nie sam przewód, ale też ciągłość połączeń, jakość zacisków i prawidłowo dobrane zabezpieczenia. Dobrze wykonana ochrona nie jest widoczna na co dzień, ale w chwili awarii robi różnicę między usterką a zagrożeniem dla zdrowia. Skoro mechanizm jest już jasny, warto rozróżnić trzy przewody, które najczęściej się ze sobą myli.
PE, N i PEN różnią się nie tylko oznaczeniem
W praktyce najwięcej błędów rodzi się wtedy, gdy ktoś patrzy tylko na kolor izolacji albo zakłada, że wszystkie żyły „robią mniej więcej to samo”. Ja wolę tłumaczyć to prościej: PE odpowiada za bezpieczeństwo, N za pracę obwodu, a PEN łączy te dwie funkcje tylko w określonej części instalacji.
| Oznaczenie | Główna funkcja | Typowy kolor | Co trzeba zapamiętać |
|---|---|---|---|
| PE | Ochrona przeciwporażeniowa i odprowadzenie prądu uszkodzeniowego | Żółto-zielony | Nie służy do normalnego zasilania odbiornika. |
| N | Tor powrotny prądu roboczego | Niebieski | Przenosi prąd podczas normalnej pracy urządzenia. |
PEN to osobny przypadek. Łączy funkcję ochronną i neutralną naraz, ale tylko tam, gdzie układ instalacji na to pozwala. W obwodach odbiorczych w budynku powinien być już rozdzielony na osobne żyły PE i N, a taki rozdział wykonuje się w miejscu przewidzianym przez projekt i układ zasilania.

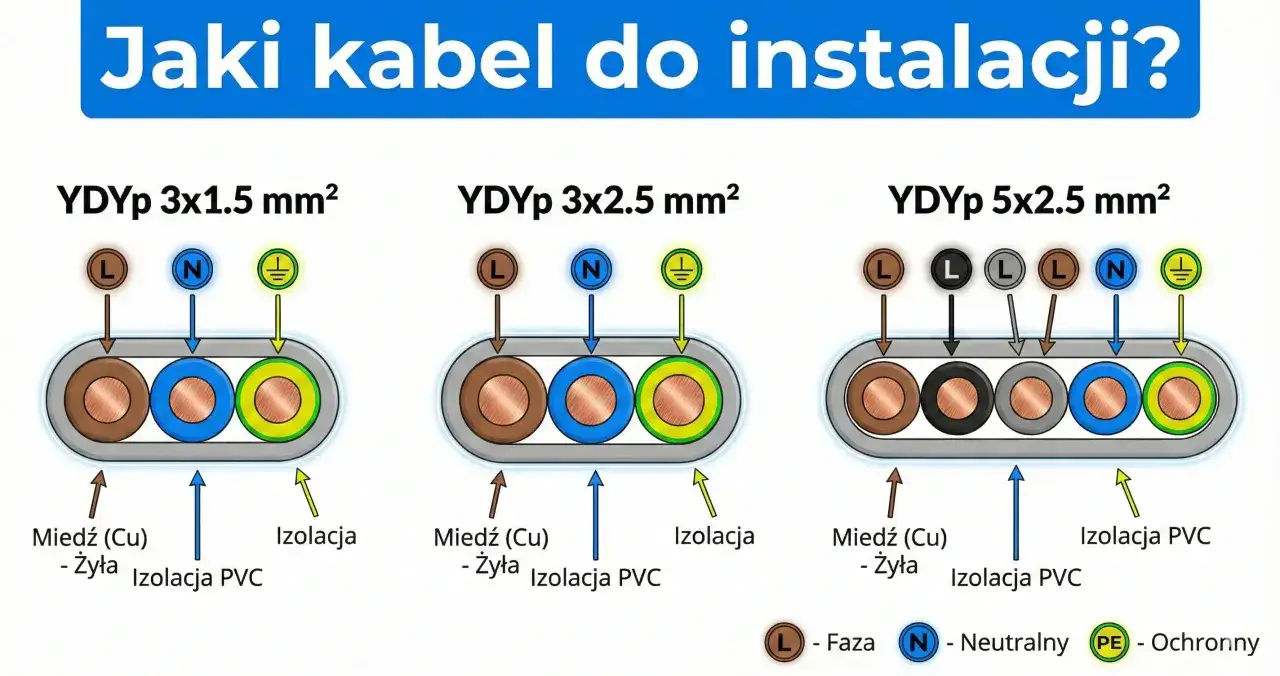

W typowej instalacji jednofazowej pracujemy na 230 V, a w trójfazowej na 400 V. W tej drugiej często spotkasz zestaw pięciu żył: L1, L2, L3, N i PE. To dobry punkt odniesienia, bo od razu pokazuje, że ochrona nie jest „dodatkowym drucikiem”, tylko częścią całego układu. Żeby zobaczyć, gdzie ma to największe znaczenie, trzeba zejść z poziomu schematu do codziennych urządzeń.
Gdzie ochrona naprawdę ma znaczenie w domu i w urządzeniach
Najbardziej widać to przy sprzętach z metalową obudową: pralce, zmywarce, piekarniku, bojlerze, pompie ciepła, klimatyzatorze czy napędzie bramy. To klasyczne przykłady urządzeń klasy I, czyli takich, które mają przewidziane połączenie z żyłą ochronną.
W gniazdach z bolcem sprawa wygląda banalnie tylko na pierwszy rzut oka. Jeśli ktoś wymieni osprzęt bez poprawnego podłączenia ochrony, urządzenie może działać zupełnie normalnie aż do chwili awarii. Wtedy obudowa zamiast być bezpiecznie odprowadzona do punktu odniesienia może pojawić się pod napięciem.
W instalacjach fotowoltaicznych temat jest jeszcze ważniejszy, bo dochodzi falownik, metalowa konstrukcja montażowa, ochronniki przepięć i często rozbudowane połączenia wyrównawcze. Te ostatnie to po prostu połączenia metalowych części w taki sposób, by nie powstawały między nimi groźne różnice potencjałów. Przy dachowej instalacji PV drobny błąd montażowy potrafi urosnąć do realnego problemu bezpieczeństwa albo awarii elektroniki.
Im więcej nowoczesnych urządzeń podłączonych do jednej instalacji, tym mniej miejsca zostaje na przypadek. I właśnie tu najczęściej zaczynają się błędy, które z zewnątrz wyglądają niewinnie.
Najczęstsze błędy, które psują bezpieczeństwo
W instalacjach najbardziej szkodzą nie spektakularne awarie, tylko drobne skróty myślowe. Poniżej zebrałem te, które widuję najczęściej.
| Błąd | Co się dzieje | Lepsze podejście |
|---|---|---|
| Mostkowanie N i PE za wyłącznikiem różnicowoprądowym | Ochrona zaczyna działać nieprawidłowo albo daje fałszywe wyniki. | N i PE muszą pozostać rozdzielone tam, gdzie przewiduje to układ instalacji. |
| Wykorzystywanie żyły ochronnej jako zastępstwa dla przewodu roboczego | Cały tor bezpieczeństwa zostaje osłabiony, a instalacja działa pozornie poprawnie. | Dobierać właściwy przekrój i właściwy układ od początku, bez prowizorek. |
| Urwanie ciągłości po remoncie | Gniazdo, oprawa albo obudowa pozostają bez skutecznej ochrony. | Po każdej przeróbce sprawdzić ciągłość połączeń i poprawność zacisków. |
| Ufanie wyłącznie kolorowi w starej instalacji | Można błędnie rozpoznać funkcję przewodu, zwłaszcza po latach przeróbek. | Nie zakładać niczego bez pomiaru i oględzin. |
| Luz na zacisku lub korozja połączeń | Ochrona traci pewność działania, a awaria może ujawnić się dopiero w złym momencie. | Kontrolować stan zacisków, szczególnie po latach eksploatacji i w miejscach narażonych na wilgoć. |
Jeśli mam wskazać jeden błąd, który najczęściej prowadzi do złych decyzji, to jest nim mylenie „działa” z „jest bezpiecznie”. Urządzenie może się włączyć, a jednocześnie mieć fatalnie wykonane połączenie ochronne. Żeby uniknąć takiego złudzenia, trzeba sprawdzać instalację nie tylko wzrokiem, ale też pomiarami.
Jak sprawdzić instalację przed użyciem lub modernizacją
Na poziomie użytkownika mogę polecić tylko to, co rzeczywiście da się ocenić bez ryzyka. Resztę zostawiam elektrykowi, bo tu pomyłka bywa kosztowna.
- Sprawdź oznaczenia i kolory przy zaciskach. Niebieski powinien trafiać na N, a żółto-zielony na PE, ale w starszych instalacjach nie wolno polegać wyłącznie na barwie.
- Zobacz, czy rozdzielnica ma osobne listwy PE i N. To dobry znak, że obwody odbiorcze są prowadzone w sposób zgodny z nowoczesnym układem ochrony.
- Przetestuj wyłącznik różnicowoprądowy przyciskiem TEST. To prosta czynność, która pozwala szybko wychwycić niesprawne zabezpieczenie.
- Po remoncie albo zakupie starszego domu zleć pomiary. Liczy się ciągłość połączeń ochronnych, rezystancja izolacji, impedancja pętli zwarcia i czas zadziałania zabezpieczeń.
Ja traktuję ten etap jak przegląd hamulców w samochodzie: nie robi się go po to, żeby coś „odhaczyć”, tylko po to, żeby wiedzieć, czy system zadziała wtedy, kiedy naprawdę będzie potrzebny. Jeśli instalacja ma niejasną historię, nie ma sensu zgadywać. Bez pomiarów często widzi się tylko fragment obrazu.
To samo dotyczy nowoczesnych technologii, które coraz częściej pracują w jednym domu razem z klasyczną instalacją odbiorczą.
Dlaczego ma znaczenie także przy fotowoltaice i nowoczesnych systemach
W instalacjach PV ochronę trzeba potraktować poważnie, bo na dachu masz nie tylko elektronikę, ale też metalowe konstrukcje, długie trasy kablowe i elementy narażone na wilgoć oraz zmiany temperatury. Tu ciągłość połączeń ochronnych ma wpływ na bezpieczeństwo ludzi, ale też na trwałość falownika i ochronników przepięć.
W praktyce chodzi o trzy rzeczy: poprawne uziemienie części metalowych, właściwe połączenia wyrównawcze i brak przypadkowych przerw w torze ochronnym. Jeśli któryś z tych elementów jest wykonany byle jak, system nadal może produkować energię, ale przestaje być dobrze zabezpieczony.
To samo dotyczy pomp ciepła, magazynów energii, ładowarek do aut i rozbudowanych rozdzielnic domowych. Im więcej elektroniki i metalowych elementów połączonych w jednym systemie, tym bardziej nie opłaca się oszczędzać na ochronie. Właśnie dlatego w nowoczesnym domu bezpieczeństwo elektryczne nie jest dodatkiem do głównego projektu, tylko jego częścią.
Jeżeli spojrzeć na to szerzej, dobrze zrobiona ochrona ma też sens praktyczny i ekonomiczny: ogranicza awarie, zmniejsza liczbę niepotrzebnych napraw i wydłuża życie sprzętu. A to już jest bardzo blisko myślenia o instalacji jako o systemie, który ma działać długo, stabilnie i bez zbędnych strat.
Przy modernizacji instalacji najwięcej zyskujesz na kontroli połączeń, nie na domysłach
Jeśli miałbym zostawić tylko kilka praktycznych wskazówek, brzmiałyby tak:
- Nie używaj ochrony jako zastępstwa dla brakującej żyły roboczej.
- Nie rozdzielaj PEN w przypadkowym miejscu. To decyzja projektowa, nie improwizacja na budowie.
- Nie zostawiaj gniazda, oprawy ani obudowy z wolnym zaciskiem ochronnym.
- Nie ufaj starej instalacji tylko dlatego, że przez lata działała.
- Po każdej większej przeróbce zrób pomiary, a nie tylko oględziny.
W praktyce najbezpieczniej działa prosta zasada: jeśli nie masz pewności, że tor ochronny jest ciągły i poprawnie podłączony, nie udawaj, że problem nie istnieje. Dobrze wykonana ochrona nie rzuca się w oczy, ale to właśnie ona często decyduje o tym, czy instalacja jest naprawdę gotowa na codzienną pracę i na sytuacje awaryjne. W elektryce rozsądna kontrola jest zwykle tańsza niż naprawianie skutków zaniedbań.
