W liczniku Gama 350 najważniejsze są nie same cyfry, lecz to, co one opisują: pobór energii, oddanie do sieci, aktualną strefę taryfową i sygnały ostrzegawcze. W tym artykule rozkładam te oznaczenia na prosty język, pokazuję, które rejestry są naprawdę przydatne przy odczycie, i wyjaśniam, kiedy ekran informuje o zwykłym pomiarze, a kiedy o problemie. To szczególnie ważne przy fotowoltaice i taryfach dwustrefowych, bo jedna pomyłka w kodzie potrafi całkiem zniekształcić obraz zużycia.
Najważniejsze kody na wyświetlaczu, które od razu warto umieć rozpoznać
- 1.8.0 lub 15.8.0 pokazuje sumę energii pobranej z sieci.
- 1.8.1, 1.8.2 i czasem 1.8.3 rozdzielają pobór na strefy taryfowe.
- 2.8.0 oznacza energię oddaną do sieci, co ma znaczenie u prosumentów.
- 0.9.1, 0.9.2, 0.2.2 i 1.6.0 pomagają odczytać czas, datę, taryfę i moc maksymalną.
- Trójkąt z wykrzyknikiem to sygnał błędu, a nie zwykły ekran odczytu.
- Wartości spisuje się w kWh, nie w złotówkach i nie w kW.
Jak czytać oznaczenia na liczniku bez zgadywania

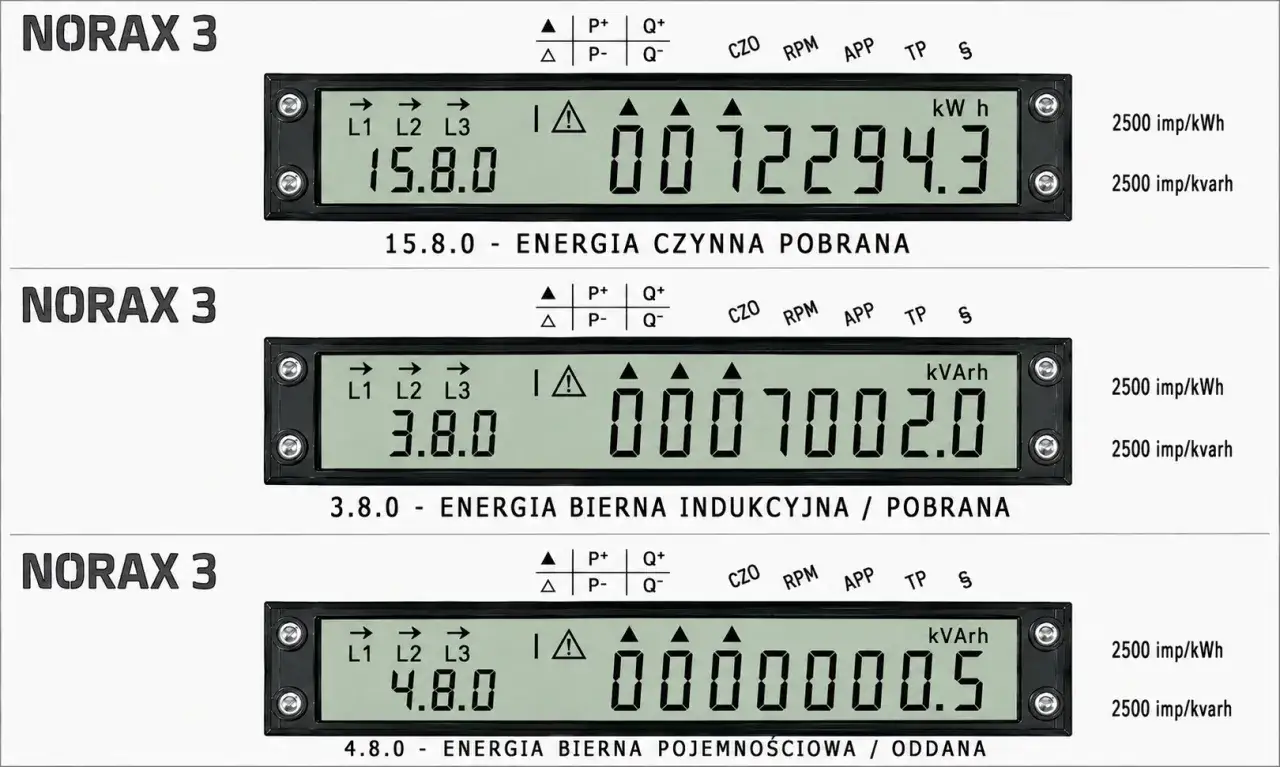

Ja zaczynam od jednej prostej zasady: kod mówi, co licznik pokazuje, a wartość mówi, ile wynosi pomiar. W systemie OBIS, którego używają nowoczesne liczniki, zapis jest standaryzowany, więc ten sam układ cyfr oznacza podobny typ informacji niezależnie od modelu. Różnica polega na tym, że producent albo operator może wystawić na ekranie tylko część rejestrów, a resztę zostawić do odczytu zdalnego.
W praktyce oznacza to, że Gama 350 nie jest „zbiorem tajemniczych skrótów”, tylko czytelną mapą danych. Na wyświetlaczu zwykle widzisz mały kod w lewym górnym rogu, a pod nim wartość w kWh, dacie, godzinie albo innym parametrze technicznym. Na obudowie licznika powinna być też legenda z opisem najważniejszych pozycji, i to właśnie ona jest pierwszym punktem odniesienia, gdy coś wygląda nietypowo.
To ważne, bo nie każdy ekran służy do rozliczenia. Jeden pokaże sumę poboru, inny strefę taryfową, jeszcze inny czas, datę lub moc maksymalną. Gdy rozumiesz tę logikę, szybciej odróżnisz zwykły ekran informacyjny od tego, który naprawdę warto spisać. Następny krok to już konkretne rejestry, czyli to, co najczęściej interesuje domowego użytkownika.
Najważniejsze kody, które naprawdę warto znać
W codziennym odczycie nie trzeba znać całej tabeli. Wystarczy opanować kilka pozycji, bo to one najczęściej odpowiadają na pytanie: ile pobrałem, ile oddałem i w jakiej strefie pracował licznik. Poniżej układam te kody tak, jak sam bym je notował przy sprawdzaniu zużycia.
| Kod | Co oznacza | Po co go sprawdzać |
|---|---|---|
C.1.0 |
Numer identyfikacyjny licznika | Przydaje się przy zgłoszeniu odczytu, awarii albo wymianie urządzenia |
0.2.2 |
Aktywna grupa taryfowa | Pomaga sprawdzić, czy licznik działa w tej taryfie, którą masz w umowie |
0.9.1 |
Aktualny czas | Ułatwia kontrolę, czy ekran pokazuje bieżące dane, a nie migawkę okresową |
0.9.2 |
Aktualna data | Pomaga porównać odczyt z konkretnym dniem i miesiącem |
1.6.0 |
Moc maksymalna pobrana w danym okresie | Warto ją śledzić, jeśli chcesz ocenić, czy nie przekraczasz swoich możliwości przyłączeniowych |
1.8.0 / 15.8.0
|
Suma energii pobranej z sieci | To podstawowy odczyt do spisania przy rozliczeniu zużycia |
1.8.1 |
Energia pobrana w strefie pierwszej | Ważne przy taryfach wielostrefowych, na przykład dziennych |
1.8.2 |
Energia pobrana w strefie drugiej | Pokazuje zużycie poza szczytem albo w strefie nocnej |
1.8.3 |
Energia pobrana w strefie trzeciej | Przydatne tylko tam, gdzie operator przewidział trzecią strefę |
2.8.0 |
Energia oddana do sieci | Najważniejszy kod dla prosumenta z fotowoltaiką |
5.8.0 |
Energia bierna indukcyjna | To już bardziej techniczny odczyt, przydatny przy analizie jakości poboru |
8.8.0 |
Energia bierna pojemnościowa | Również parametr techniczny, ważny głównie w bardziej złożonych instalacjach |
Jeśli widzisz na ekranie 1.8.0 zamiast 15.8.0, nie panikuj. W praktyce chodzi o ten sam rodzaj informacji: sumę energii pobranej. Różnice wynikają z tego, jak producent i operator ułożyli legendę oraz które rejestry pokazują na froncie urządzenia. Gdy już masz te podstawy, odczyt przestaje być zgadywaniem, a staje się prostą czynnością porządkową.
Następny problem pojawia się zwykle wtedy, gdy ktoś już umie rozpoznać kod, ale nie wie, jak zapisać wynik i jak porównać go z poprzednim miesiącem.
Jak odczytać licznik krok po kroku
Jeśli mam spisać licznik szybko i bez pomyłki, robię to zawsze w tej samej kolejności. To banalne, ale bardzo skuteczne, bo eliminuje większość błędów wynikających z pośpiechu albo patrzenia na zły ekran.
- Naciskam przycisk przewijania i czekam, aż na wyświetlaczu pojawi się właściwy kod.
- Zatrzymuję się na rejestrze poboru energii, czyli zwykle
1.8.0albo15.8.0. - W taryfie dwustrefowej zapisuję osobno
1.8.1i1.8.2, a jeśli licznik pokazuje trzecią strefę, także1.8.3. - W przypadku fotowoltaiki sprawdzam też
2.8.0, żeby wiedzieć, ile energii oddałem do sieci. - Zapisuję tylko pełne kWh, bez miejsc po przecinku, jeśli operator prosi o odczyt do rozliczenia.
- Przy porównaniu miesięcznym odejmuję poprzedni odczyt od bieżącego, zamiast patrzeć na pojedynczy ekran w oderwaniu od daty.
Ja zawsze robię też zdjęcie wyświetlacza. To drobiazg, ale ratuje sytuację, gdy po kilku dniach trzeba sprawdzić, czy naprawdę odczytało się właściwy ekran. W rozliczeniach z fotowoltaiką ma to szczególne znaczenie, bo pobór z sieci i energia oddana to dwa różne strumienie danych, które trzeba czytać oddzielnie.
Przy taryfach strefowych warto pamiętać, że operator rozdziela zużycie według własnego harmonogramu, więc sam kod nie wystarczy bez znajomości strefy. To właśnie dlatego następna rzecz, na którą zwracam uwagę, to symbole i kontrolki, bo one często tłumaczą więcej niż sam numer rejestru.
Symbole i kontrolki, których nie warto ignorować
Na liczniku nie wszystko da się opisać samymi cyframi. Część komunikatów pojawia się jako piktogramy i właśnie one najczęściej budzą niepotrzebny niepokój. Z mojego doświadczenia wynika, że najwięcej zamieszania robią trzy grupy znaków.
- L1, L2, L3 migające w nietypowy sposób mogą sygnalizować nieprawidłową kolejność podłączenia faz.
- Strzałki nad L1, L2, L3 pokazują przepływ na konkretnej fazie, więc warto je czytać razem z kodami energii, a nie osobno.
- Czerwona dioda jest odpowiednikiem dawnej wirującej tarczy i miga wtedy, gdy energia jest pobierana albo oddawana do sieci.
- Trójkąt z wykrzyknikiem oznacza błąd i wymaga zgłoszenia do operatora, a nie samodzielnej „naprawy” licznika.
Ten ostatni symbol traktuję bardzo serio. Jeśli licznik pokazuje ikonę błędu, nie próbuję zgadywać, czy chodzi o chwilowy problem, czy o awarię układu pomiarowego. Po prostu zapisuję, co widzę, i przekazuję sprawę dalej. W licznikach energii ingerencja bez wiedzy operatora jest niedozwolona, więc tu nie ma miejsca na eksperymenty.
Znajomość piktogramów oszczędza czas, ale jeszcze częściej oszczędza nerwy. Kiedy wiesz, co jest tylko sygnałem pracy, a co komunikatem alarmowym, łatwiej wychwycić prawdziwe błędy. To prowadzi wprost do najczęstszych pomyłek przy interpretacji odczytu.
Najczęstsze błędy przy interpretacji odczytu
W praktyce większość nieporozumień przy liczniku nie wynika z awarii, tylko z błędnego porównania danych. Najczęściej widzę te same cztery pomyłki, które później rozdmuchują się do całkiem niepotrzebnych reklamacji.
| Błąd | Dlaczego wprowadza w błąd | Jak zrobić to dobrze |
|---|---|---|
Mylenie kWh z kW
|
kWh to energia, a kW to moc. To nie są zamienne wielkości |
Do rozliczeń zapisuj zawsze energię w kWh
|
| Porównywanie poboru z oddaniem |
1.8.0 i 2.8.0 pokazują przeciwne kierunki przepływu |
Pobór i eksport licz osobno, a dopiero potem porównuj bilans |
| Patrzenie tylko na jeden ekran w taryfie wielostrefowej | Jedna wartość nie pokazuje pełnego zużycia w różnych strefach | Zapisuj każdą strefę osobno, zwłaszcza przy G12 i podobnych taryfach |
| Porównywanie odczytu z fakturą 1:1 w net-billingu | Rozliczenie finansowe dzieje się później i nie zawsze pokrywa się z samym odczytem energii | Najpierw sprawdź kWh, dopiero potem analizuj sposób rozliczenia |
Ja szczególnie pilnuję różnicy między mocą a energią, bo to najłatwiej pomylić. Jeśli na ekranie pojawia się parametr techniczny, nie znaczy jeszcze, że nadaje się on do rozliczenia. Z kolei jeśli masz fotowoltaikę, nie zakładaj automatycznie, że brak zgodności między produkcją falownika a licznikiem oznacza awarię. Część energii mogłeś zużyć na bieżąco w domu, zanim trafiła do sieci.
Kiedy te pomyłki są już wyeliminowane, zostaje jeszcze pytanie najważniejsze z praktycznego punktu widzenia: kiedy ekran licznika pokazuje normalny stan rzeczy, a kiedy trzeba zgłosić problem operatorowi.
Kiedy zgłosić problem operatorowi zamiast interpretować ekran samodzielnie
Są sytuacje, w których lepiej nie szukać interpretacji na własną rękę. Jeśli licznik zachowuje się nietypowo, reaguję według prostej zasady: najpierw zapis, potem zgłoszenie. To szczególnie ważne po wymianie licznika, przy nowej instalacji PV albo wtedy, gdy odczyty nagle przestają pasować do rzeczywistego zużycia.
- Na ekranie pojawia się trójkąt z wykrzyknikiem.
- Wyświetlacz jest martwy, a przycisk nie przewija żadnych danych.
- Wartości zużycia nie zmieniają się mimo realnego poboru energii.
- Po wymianie licznika zniknęły dane, które wcześniej były widoczne.
- Strzałki albo kontrolki faz sugerują problem z podłączeniem, a instalacja zaczęła zachowywać się inaczej niż przedtem.
W takich przypadkach nie otwieram obudowy i nie ruszam plomb. Zamiast tego robię zdjęcie ekranu, notuję kod i godzinę, a potem kontaktuję się z operatorem sieci dystrybucyjnej. To jest najszybsza droga do wyjaśnienia sprawy, bo operator ma dostęp do pełnej konfiguracji licznika i może sprawdzić, czy problem dotyczy samego urządzenia, taryfy, czy odczytu.
Jeśli czytasz licznik głównie po to, by kontrolować koszty domu z fotowoltaiką, to właśnie takie spokojne, regularne sprawdzanie daje najlepszy efekt. Nie spektakularne jednorazowe podglądanie ekranu, tylko konsekwencja. I to prowadzi do najpraktyczniejszego wniosku z całego tematu.
Co z tego wynika przy codziennym sprawdzaniu zużycia
Jeśli chcesz korzystać z odczytu bez stresu, wystarczą trzy nawyki: sprawdzaj sumę poboru, rozdzielaj strefy taryfowe i, jeśli masz fotowoltaikę, pilnuj też energii oddanej do sieci. Reszta kodów jest przydatna, ale nie musi być twoją codzienną rutyną. W praktyce najlepiej działa prosta lista: kod, data, wartość, ewentualnie zdjęcie ekranu.
Ja traktuję Gama 350 jak narzędzie do porządkowania danych, a nie jak zagadkę do rozszyfrowania. Gdy masz świadomość, co oznaczają podstawowe rejestry i jakie sygnały są alarmowe, odczyt staje się szybki, przewidywalny i po prostu użyteczny. To dokładnie ten poziom kontroli, którego potrzebuje dom z nowoczesną instalacją, pompą ciepła albo mikroinstalacją PV.
