Najprościej mówiąc, jak wygląda wybity korek zależy od tego, czy masz starą instalację z wkładką topikową, czy nowszą rozdzielnicę z wyłącznikiem nadprądowym albo różnicowoprądowym. W praktyce liczy się nie tylko sam wygląd, ale też to, co z niego wynika: przeciążenie, zwarcie lub upływ prądu. Poniżej pokazuję, jak rozpoznać zadziałane zabezpieczenie, co sprawdzić po zaniku prądu i kiedy lepiej nie wracać do niego samemu.
Najkrócej, zadziałane zabezpieczenie zdradza położenie dźwigni, wskaźnik albo przerwany wkład
- W starej instalacji szukaj przepalonej wkładki topikowej, ciemnego okienka lub wysuniętego wskaźnika.
- W nowej rozdzielnicy wyłącznik nadprądowy zwykle ma dźwignię opuszczoną w dół albo ustawioną pośrodku.
- Różnicówka wygląda podobnie do automatu, ale jej zadziałanie często odcina więcej niż jeden obwód.
- Jeśli po ponownym załączeniu prąd znika od razu, problem zwykle leży w przeciążeniu, zwarciu albo uszkodzonym urządzeniu.
- Zapach spalenizny, nadtopiona obudowa i gorący aparat to sygnały, żeby nie robić kolejnych prób na własną rękę.
Najpierw ustal, jaki masz typ zabezpieczenia
Ja zawsze zaczynam od prostego pytania: czy w ogóle patrzę na stary „korek”, czy na nowoczesny aparat w rozdzielnicy. To ważne, bo w potocznym języku jednym słowem nazywa się kilka różnych elementów, a każdy z nich po zadziałaniu wygląda trochę inaczej. W jednych mieszkaniach nadal spotkasz porcelanowe wkładki topikowe, w innych wyłączniki nadprądowe, a obok nich wyłączniki różnicowoprądowe, czyli popularne różnicówki.
Jeśli nie wiesz, co masz przed sobą, spójrz na sam sposób montażu. Wkładka topikowa bywa wkręcana, a nowoczesne zabezpieczenie jest zwykle modułem z dźwignią. To rozróżnienie od razu porządkuje diagnostykę, bo inaczej wygląda przepalony wkład, inaczej wyłączony automat, a jeszcze inaczej różnicówka, która zareagowała na upływ prądu. Gdy ten podział jest jasny, łatwiej ocenić sam wygląd awarii bez zgadywania.
| Typ zabezpieczenia | Jak wygląda po zadziałaniu | Co zwykle oznacza |
|---|---|---|
| Wkładka topikowa | Przepalony wkład, brak widocznego wskaźnika, czasem ciemne okienko | Przeciążenie albo zwarcie |
| Wyłącznik nadprądowy | Dźwignia w dół lub w położeniu pośrednim, aparat odstaje od pozostałych | Za duży pobór mocy lub zwarcie |
| Wyłącznik różnicowoprądowy | Dźwignia opadła, czasem cały blok obwodów przestaje działać | Upływ prądu, wilgoć, uszkodzona izolacja |
Jeśli już wiesz, z czym masz do czynienia, można przejść do tego, jak wygląda zadziałane zabezpieczenie w starszej instalacji i czym różni się od nowoczesnego automatu.
Jak wygląda przepalony bezpiecznik w starej instalacji
W starszych domach i mieszkaniach najczęściej chodzi o wkładkę topikową, czyli bezpiecznik, który po przekroczeniu dopuszczalnego prądu po prostu się przepala. W praktyce widać to na kilka sposobów. W wersji z okienkiem wskaźnikowym kolorowy element bywa niewidoczny albo wysunięty inaczej niż w sprawnym bezpieczniku. W bezpieczniku szklanym widać przerwany drucik, czasem czarny nalot albo miejscowe osmalenie. W ceramicznym wkładzie z zewnątrz może nie być prawie żadnego oczywistego sygnału i wtedy sam ogląd nie wystarcza.
Najważniejsza rzecz, którą podkreślam przy takich instalacjach: sam wygląd nie zawsze daje pełną odpowiedź. Porcelanowy bezpiecznik może wyglądać na cały, a mimo to nie przewodzić prądu. Z kolei lekko przyciemniony wkład nie zawsze oznacza, że trzeba panikować, ale jest sygnałem ostrzegawczym, zwłaszcza gdy towarzyszy mu zapach spalenizny. W takich sytuacjach lepiej zakładać awarię, a nie „graniczny przypadek”.
| Rodzaj wkładki | Widoczny objaw po zadziałaniu | Na co zwrócić uwagę |
|---|---|---|
| Porcelanowa wkręcana | Brak kolorowego oczka, wysunięty wskaźnik albo brak ciągłości zasilania | Nie próbuj jej „naprawiać” prowizorycznie |
| Szklana cylindryczna | Przerwany drucik, ciemny osad, czasem drobne pęknięcia | Szkło może być uszkodzone mechanicznie, nie tylko elektrycznie |
| Ceramiczna | Z zewnątrz niewiele widać | Do oceny często potrzebny jest pomiar, nie samo spojrzenie |
W starszej instalacji wygląd bywa mylący, dlatego warto od razu porównać go z tym, co dzieje się w nowej rozdzielnicy z automatami.

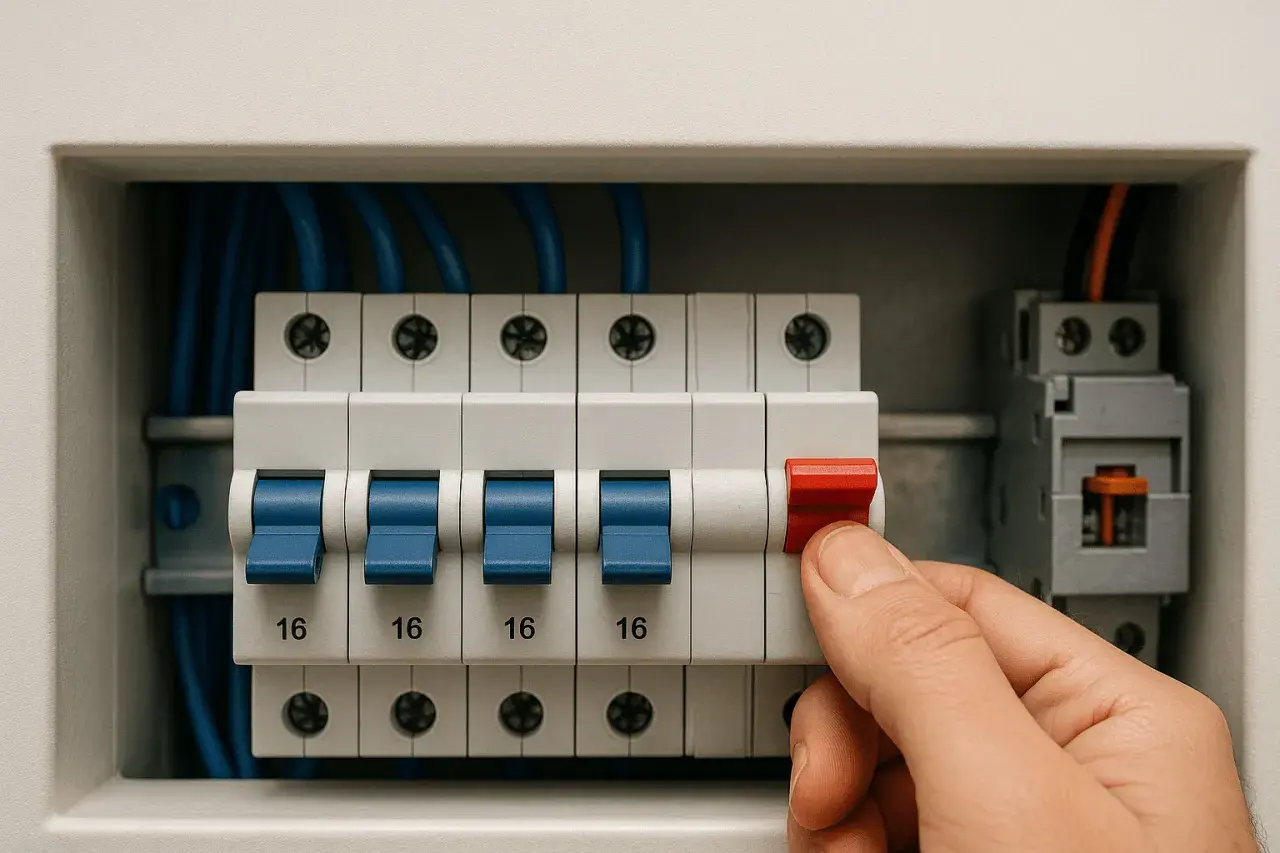

Jak wygląda zadziałany wyłącznik w nowej rozdzielnicy

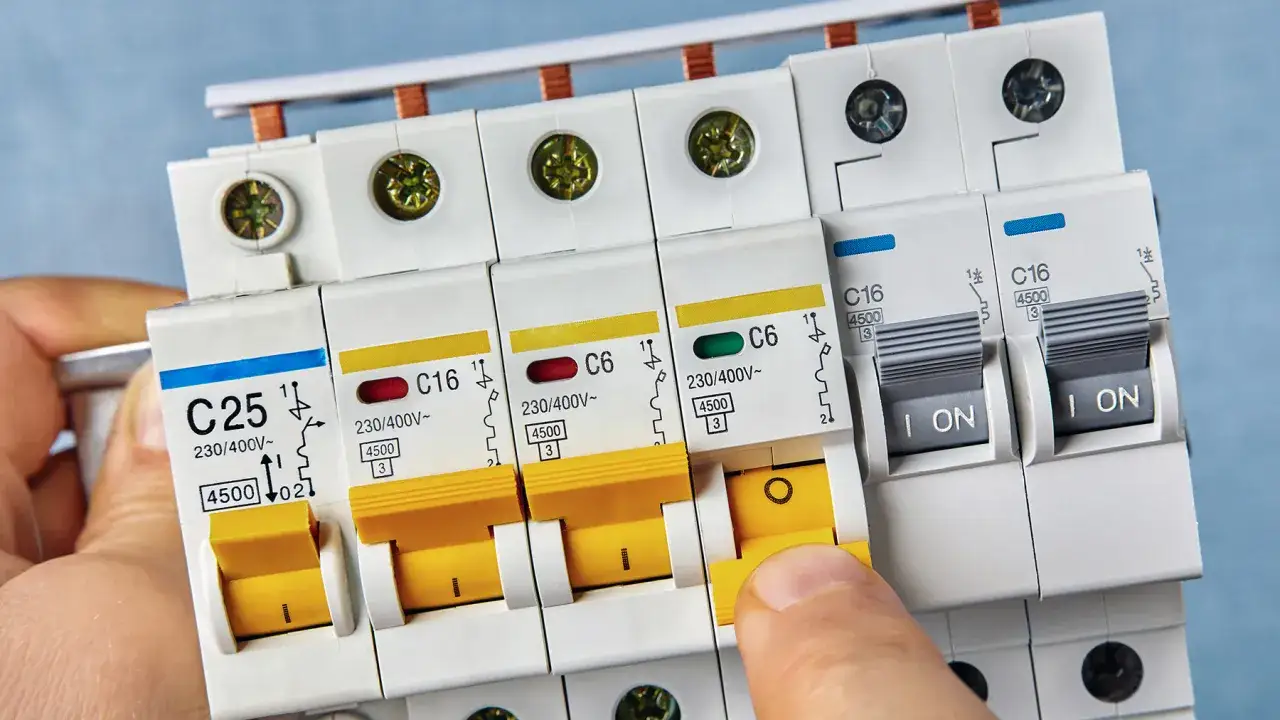

W nowych instalacjach najczęściej nie ma już klasycznych „korków”, tylko aparaty modułowe. Wyłącznik nadprądowy, czyli zabezpieczenie przed przeciążeniem i zwarciem, zwykle ma dźwignię ustawioną w dół albo w położeniu pośrednim. To właśnie ten środkowy stan bywa mylący, bo z daleka wygląda jak drobna różnica, a w praktyce oznacza zadziałanie mechanizmu. W różnicówce sytuacja jest podobna, ale przyczyna jest inna: reaguje ona na upływ prądu, więc potrafi odciąć cały zestaw obwodów naraz.
Ja patrzę na to tak: jeśli wyłączył się tylko jeden obwód, bardziej podejrzewam nadprądowy automat. Jeśli zgasło kilka pomieszczeń albo całe mieszkanie i na rozdzielnicy opadł większy aparat z przyciskiem testowym, myślę o różnicówce. To nie jest akademicka różnica, tylko praktyczna wskazówka, która oszczędza błądzenia przy skrzynce. Warto też pamiętać, że wyłącznik różnicowoprądowy nie zastępuje ochrony przeciwprzeciążeniowej, więc jego zadziałanie nie mówi jeszcze wszystkiego o stanie instalacji.
| Aparat | Jak wygląda po zadziałaniu | Co zwykle podejrzewam |
|---|---|---|
| Wyłącznik nadprądowy | Dźwignia w dół lub w środku, czasem jedna sztuka odstaje od reszty | Za dużo urządzeń na jednym obwodzie albo zwarcie |
| Wyłącznik różnicowoprądowy | Dźwignia opadła, często odcina kilka obwodów jednocześnie | Wilgoć, uszkodzone urządzenie, przebicie do obudowy |
Kiedy rozpoznasz już sam wygląd, następnym krokiem jest sprawdzenie, który obwód naprawdę zniknął, a nie tylko co „wydaje się” wyłączone.
Jak sprawdzić, który obwód naprawdę zniknął
W praktyce zaczynam od rzeczy najprostszych: światło w kuchni, lodówka, router, gniazdka w jednym pokoju, piekarnik, czajnik albo pralka. Jeśli działa połowa mieszkania, to wskazuje na konkretny obwód. Jeśli nie działa nic poza pojedynczymi urządzeniami albo cała rozdzielnica reaguje, problem jest szerszy. Taki szybki podział oszczędza czas i pomaga uniknąć przypadkowego resetowania wszystkiego po kolei.
- Sprawdź, czy brak prądu dotyczy jednego pokoju, kilku pomieszczeń czy całego mieszkania.
- Odczytaj opisy na rozdzielnicy, jeśli są wykonane porządnie i nie zostały dawno pomylone.
- Wyłącz urządzenia o dużym poborze mocy, zanim spróbujesz przywrócić zasilanie.
- Po załączeniu obserwuj, czy problem wraca natychmiast, czy dopiero po uruchomieniu konkretnego sprzętu.
To szczególnie ważne w kuchni i łazience, gdzie zwykle pracują najmocniejsze odbiorniki oraz pojawia się wilgoć. W domach z fotowoltaiką, pompą ciepła czy ładowarką do auta sytuacja też bywa podobna: sam panel czy falownik nie są pierwszym winowajcą, ale zbyt obciążony obwód odbiorczy bardzo szybko ujawnia swoje słabe miejsce. Gdy już wiesz, który fragment instalacji zniknął, czas przejść do tego, co zrobić od razu, a czego absolutnie nie robić.
Co zrobić od razu i czego nie robić
Ja trzymam się jednej zasady: najpierw bezpieczeństwo, dopiero potem przywracanie zasilania. Jeśli aparat tylko zadziałał raz i nic nie pachnie spalenizną, można spróbować go ponownie załączyć po odłączeniu części urządzeń. Jeśli jednak wybija natychmiast, nie ma sensu „testować” go pięć razy pod rząd. Taki objaw zwykle oznacza, że przyczyna nadal jest obecna.
- Odłącz czajnik, grzejnik, suszarkę, mikrofalę albo inne mocne odbiorniki z problematycznego obwodu.
- Sprawdź, czy obudowa zabezpieczenia nie jest gorąca i czy nie czuć spalenizny.
- Załącz zabezpieczenie tylko raz i obserwuj, czy wraca normalnie.
- Jeśli znowu wybija natychmiast, przestań próbować i wezwij elektryka.
- Nie mostkuj bezpiecznika, nie wkładaj drutu i nie podmieniaj wkładki na większą „żeby nie wybijało”.
Takie prowizorki są naprawdę złą drogą. Zabezpieczenie ma odcinać prąd po to, żeby przewody i urządzenia nie pracowały poza bezpiecznym zakresem. Jeśli ktoś je omija, to przenosi problem z rozdzielnicy do instalacji, a czasem prosto do pożaru. Z tego miejsca naturalnie przechodzę do przyczyn, bo sam wygląd awarii mówi tylko część prawdy.
Dlaczego zabezpieczenie wybija ponownie
Najczęstszy powód jest banalny: przeciążony obwód. Włączenie czajnika, mikrofalówki i tostera naraz potrafi wystarczyć, żeby automat zadziałał. Drugą klasyczną przyczyną jest zwarcie, czyli bezpośredni, nagły błąd w obwodzie, który wyłącza zabezpieczenie niemal od razu. Trzecia grupa to upływy prądu, które częściej dotyczą różnicówki i często mają związek z wilgocią, uszkodzonym przewodem albo sprzętem z przebitą izolacją.
| Przyczyna | Jak się objawia | Co zwykle sprawdzam jako pierwsze |
|---|---|---|
| Przeciążenie | Wyłącza się przy kilku urządzeniach naraz | Rozdzielenie sprzętów na inne gniazdka |
| Zwarcie | Zabezpieczenie reaguje natychmiast po włączeniu | Kabel, wtyczkę, konkretne urządzenie |
| Upływ prądu | Najczęściej wybija różnicówkę, czasem po deszczu lub w łazience | Pralkę, bojler, grzałkę, gniazdo, wilgotne miejsce |
| Zużyty aparat | Działa niestabilnie, grzeje się albo reaguje losowo | Stan rozdzielnicy i wiek instalacji |
Warto też pamiętać, że nowoczesny dom bywa dziś bardziej „obciążony” niż kilka lat temu. Płyta indukcyjna, klimatyzacja, ładowarka samochodu elektrycznego, pompa ciepła czy dodatkowe odbiorniki z instalacji PV potrafią szybko ujawnić niedobór mocy na jednym obwodzie. To nie znaczy, że instalacja jest zła z definicji, ale jeśli problem wraca, trzeba ją ocenić całościowo. Zostaje jeszcze jedna rzecz: co zapamiętać, żeby nie wracać do tego samego kłopotu za każdym razem.
Co warto zapamiętać, żeby nie wracać do ciemnego mieszkania
Jeśli bezpiecznik wybija sporadycznie, zapisuję sobie trzy rzeczy: co było wtedy włączone, czy zgasło jedno pomieszczenie czy cały lokal oraz czy w rozdzielnicy coś było gorące lub pachniało spalenizną. Taki prosty zapis bardzo przyspiesza rozmowę z elektrykiem, bo od razu widać, czy chodzi o pojedynczy sprzęt, przeciążony obwód, czy już o problem z samą instalacją.
- Jednorazowe zadziałanie zabezpieczenia nie zawsze oznacza poważną awarię.
- Powtarzające się wyłączenia są sygnałem, że instalacja wymaga diagnozy.
- Jeśli nie masz pewności, lepiej nie zgadywać przy skrzynce, tylko sprawdzić przyczynę u źródła.
Najpraktyczniej działa prosta obserwacja: co zgasło, co było włączone i jak wyglądał sam aparat po zadziałaniu. Gdy te trzy rzeczy zbierzesz od razu, dużo łatwiej odróżnić zwykłe przeciążenie od realnej usterki i szybciej wrócić do bezpiecznego, normalnie działającego obwodu.
