SF6 w energetyce - zamienniki, koszty i modernizacja bez pułapek

SF6 to jeden z tych elementów infrastruktury energetycznej, o których mało się mówi, dopóki nie trzeba modernizować stacji, rozdzielnicy albo punktu przyłączenia. To gaz, który przez lata dawał branży kompaktowe i niezawodne urządzenia łączeniowe, ale dziś ma już zbyt wysoki koszt klimatyczny i regulacyjny, by traktować go jak wygodny standard. Poniżej pokazuję, gdzie naprawdę się go używa, dlaczego stał się problemem, jakie są realne zamienniki i jak podejść do modernizacji bez przepłacania.

Czym jest SF6 i dlaczego elektroenergetyka tak długo go używa

SF6, czyli sześciofluorek siarki, to bezbarwny i chemicznie bardzo stabilny gaz, który wyjątkowo dobrze izoluje i tłumi wyładowania elektryczne. W praktyce oznacza to, że można zbudować urządzenie o mniejszych wymiarach, a jednocześnie bezpiecznie pracować przy bardzo wysokich napięciach. To właśnie dlatego gaz trafił do aparatury łączeniowej, wyłączników i rozdzielnic, gdzie liczy się niezawodność, zwartość konstrukcji i odporność na trudne warunki pracy.

Najkrócej mówiąc: SF6 nie jest źródłem energii ani „aktywnym” elementem sieci, tylko medium technicznym, które pomaga kontrolować przepływ prądu. Gdy rozłącznik otwiera obwód, może powstać łuk elektryczny. Ten łuk trzeba zgasić natychmiast, bo inaczej urządzenie uległoby uszkodzeniu. Gaz robi to bardzo skutecznie, dlatego przez dekady uchodził za rozwiązanie niemal idealne.

To wyjaśnia, skąd jego popularność, ale dopiero praktyka pokazuje, gdzie dokładnie trafia do stacji i rozdzielnic.

Gdzie ten gaz pracuje w sieci

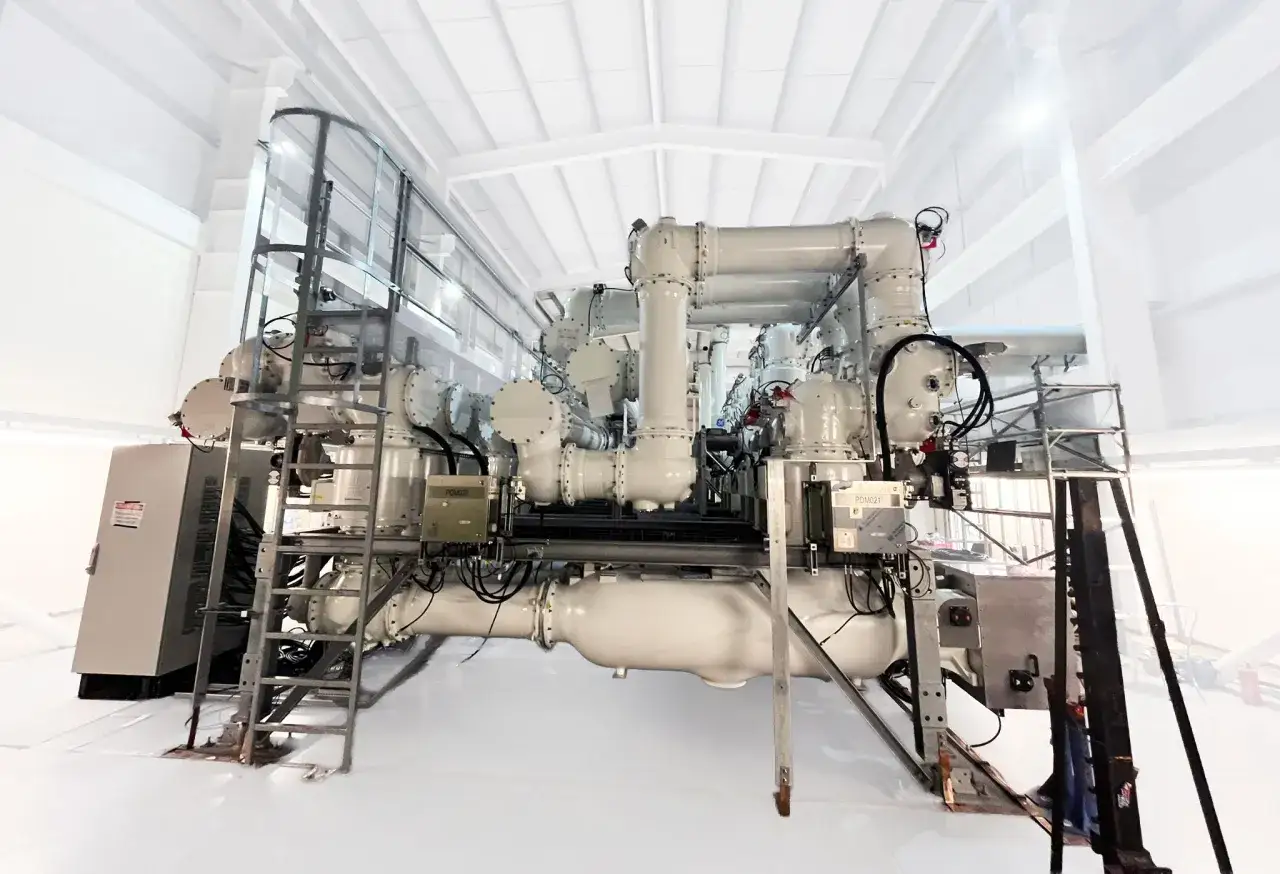

Najczęściej spotyka się go w wyłącznikach wysokiego napięcia, w rozdzielnicach gazowo-izolowanych oraz w części aparatury średniego napięcia. W stacjach miejskich, przy ograniczonej przestrzeni, to rozwiązanie przez lata miało bardzo mocny argument: pozwalało upakować dużo funkcji w małej kubaturze. Dla operatora sieci to oznaczało łatwiejszą zabudowę, mniejszą powierzchnię obiektu i wysoką odporność na warunki zewnętrzne.

• Wyłączniki wysokiego napięcia - tam gaz odpowiada za izolację i gaszenie łuku przy bardzo dużych mocach zwarciowych.
• Rozdzielnice gazowo-izolowane - szczególnie tam, gdzie brakuje miejsca albo wymagane są zwarte układy stacyjne.
• Rozdzielnice średniego napięcia - często w sieciach dystrybucyjnych, przemyśle i punktach przyłączenia większych źródeł.
• Stacje i węzły przyłączeniowe OZE - zwłaszcza tam, gdzie trzeba połączyć fotowoltaikę, wiatr lub magazyn energii z istniejącą siecią.

Właśnie w tym miejscu widać ważny niuans: im bardziej rośnie liczba nowych przyłączeń i modernizacji sieci, tym częściej pojawia się pytanie nie tylko o parametry elektryczne, ale też o przyszły ślad klimatyczny urządzenia. I to prowadzi prosto do kwestii, która dziś mocno naciska na branżę.

Dlaczego dziś ten gaz jest pod presją

Komisja Europejska podaje, że współczynnik ocieplenia SF6 wynosi 24 300, a EPA wskazuje, że gaz utrzymuje się w atmosferze ponad 1000 lat. To oznacza, że nawet niewielki wyciek ma duże znaczenie w przeliczeniu na ekwiwalent CO2. Z punktu widzenia klimatu nie mówimy więc o „małej nieszczelności”, tylko o emisji, która zostaje w obiegu przez bardzo długi czas.

Największy problem nie polega na tym, że urządzenia z tym gazem są z definicji złe. Problem zaczyna się wtedy, gdy spojrzymy na cały cykl życia: produkcję, montaż, serwis, nieszczelności, demontaż i utylizację. Z mojego punktu widzenia największy błąd polega na traktowaniu szczelnej aparatury jako sprawy zamkniętej raz na zawsze. W praktyce liczy się nie tylko to, co zapisano w dokumentacji, ale też to, czy gaz rzeczywiście nie ucieka przez lata eksploatacji i czy zostanie odzyskany przy wycofaniu urządzenia.

Unijne rozporządzenie 2024/573 obowiązuje od 11 marca 2024 roku, a część jego wymogów zaczęła działać od 1 stycznia 2025 roku. Dla inwestorów i operatorów w Polsce oznacza to jedno: przy nowych projektach coraz trudniej obronić wybór technologii tylko dlatego, że jest znana i wygodna. Liczy się też zgodność regulacyjna, koszty serwisu oraz to, jak urządzenie będzie wyglądało za 10 czy 20 lat. Stąd rynek szybko przesuwa się w stronę alternatyw, które w średnim napięciu są już dojrzałe, a w wysokim napięciu dojrzewają z roku na rok.

Jakie są realne alternatywy dla nowych instalacji

Nie ma jednej zamiany, która pasuje do wszystkiego. Inaczej projektuje się rozdzielnicę do osiedlowej stacji SN, inaczej do węzła WN przy dużej farmie wiatrowej, a jeszcze inaczej do przemysłowego punktu zasilania. Dlatego sensowniejsze jest patrzenie na technologie przez pryzmat zastosowania, a nie hasła marketingowego.

W średnim napięciu zamienniki są już dla wielu inwestycji czymś zwyczajnym, nie eksperymentem. W wysokim napięciu trzeba częściej ważyć parametry znamionowe, dostępność serwisu, warunki zabudowy i koszty całego cyklu życia. I tu pojawia się ważny szczegół: „bez SF6” nie zawsze znaczy „bez wpływu na klimat”. Czasem chodzi tylko o zastąpienie jednego fluorowanego gazu innym, więc dokumentację techniczną trzeba czytać bardzo uważnie.

Sam wybór technologii to jednak dopiero połowa pracy, bo druga połowa dzieje się już w istniejących stacjach i rozdzielnicach.

Jak ograniczać emisje z istniejących urządzeń

Jeśli dana instalacja już działa, najlepsze efekty dają nie spektakularne deklaracje, tylko konsekwentna obsługa. Przy SF6 najwięcej tracą firmy, które nie mają porządnej ewidencji gazu, nie sprawdzają szczelności regularnie albo demontują urządzenia bez pełnego odzysku czynnika. To są właśnie te miejsca, w których emisje uciekają po cichu i latami.

• Inwentaryzacja gazu - trzeba wiedzieć, ile gazu jest w obiegu, w jakich urządzeniach i gdzie występują straty.
• Wykrywanie nieszczelności - regularne kontrole pozwalają znaleźć problem zanim stanie się kosztowny.
• Naprawa i ponowny test - sama naprawa bez sprawdzenia efektu jest tylko połowicznym działaniem.
• Odzysk przy serwisie i demontażu - gaz powinien wracać do obiegu albo do regeneracji, a nie do atmosfery.
• Szkolenie personelu - obsługa takich urządzeń bez procedur kończy się stratami i błędami BHP.
• Plan wymiany najbardziej problematycznych pól - starsze, najbardziej nieszczelne jednostki zwykle są pierwsze w kolejce.

Dobra praktyka jest tu bardzo przyziemna: kontrola, zapis, odzysk, serwis, ponowna kontrola. Nie ma jednego magicznego kroku, który załatwia wszystko. Właśnie dlatego najlepiej działają programy oparte na podejściu cyklu życia, a nie jednorazowym zakupie nowego sprzętu. Taka dyscyplina techniczna przekłada się potem na koszty, niezawodność i gotowość do kolejnych modernizacji.

Co to oznacza dla Polski i dla inwestycji w sieci oraz OZE

W polskich warunkach ten temat jest szczególnie ważny, bo transformacja energetyczna nie kończy się na panelach i turbinach. Im więcej fotowoltaiki, farm wiatrowych, magazynów energii i nowych odbiorców, tym większe znaczenie ma sieć: stacje, rozdzielnice, zabezpieczenia i punkty przyłączenia. To właśnie tam wybór technologii może zaważyć na kosztach przez kolejne dekady.

Jeżeli patrzysz tylko na cenę zakupu, łatwo przeoczyć prawdziwy obraz. W inwestycjach sieciowych trzeba doliczyć serwis, logistykę gazu, szkolenia, monitoring nieszczelności, dokumentację i przyszłe wycofanie urządzenia. Czasem droższa aparatura bez SF6 okazuje się tańsza w całym cyklu życia, zwłaszcza jeśli projekt powstaje dziś, a ma pracować długo i w warunkach rosnącej presji regulacyjnej.

W praktyce najlepsze decyzje podejmuje się wtedy, gdy energia odnawialna i sieć są projektowane razem, a nie osobno. Dla farmy PV czy magazynu energii nie wystarczy dobra generacja; trzeba jeszcze mieć pewny, przewidywalny i przyszłościowy punkt przyłączenia. Właśnie tu technologia rozdzielnic i wyłączników przestaje być detalem, a staje się elementem strategii całej inwestycji.

To prowadzi do ostatniego pytania: co sprawdzić, zanim zamówisz modernizację albo nową rozdzielnicę?

Co sprawdzić przed podjęciem decyzji o modernizacji

Ja zaczynam od pięciu prostych rzeczy, bo one najczęściej oddzielają sensowny projekt od drogiej pomyłki. Najpierw trzeba ustalić poziom napięcia i warunki zabudowy, bo to ogranicza wybór technologii. Potem patrzę na historię nieszczelności, dostępność serwisu i to, czy wykonawca realnie umie pracować z danym typem aparatury. Na końcu sprawdzam, czy zakup ma sens także po stronie eksploatacji, a nie tylko na etapie podpisania umowy.

1. Określ, czy mówisz o średnim, czy wysokim napięciu.
2. Sprawdź, czy w danym układzie naprawdę potrzebujesz kompaktowości SF6, czy da się przejść na rozwiązanie z powietrzem lub próżnią.
3. Policz koszt całego cyklu życia, a nie tylko cenę zakupu.
4. Uwzględnij serwis, odzysk gazu, szkolenie i ewidencję.
5. Zostaw miejsce na przyszłą rozbudowę, bo sieć rzadko kończy się na jednym etapie inwestycji.

Jeśli sprzęt ma jeszcze sensowny resztkowy okres pracy i jest szczelny, rozsądniejszy bywa planowane utrzymanie oraz przygotowanie wymiany w odpowiednim momencie niż gwałtowna decyzja pod wpływem samego hasła „nowa technologia”. Jeśli jednak projektujesz nową stację albo modernizujesz punkt przyłączenia, ja zaczynałabym od technologii bez SF6 albo przynajmniej od wariantu, który daje najniższy koszt w całym cyklu życia. To dziś najuczciwsze podejście do energetyki, która ma być jednocześnie niezawodna, nowoczesna i bardziej zrównoważona.
