Falownik to serce instalacji fotowoltaicznej, ale jego rola nie kończy się na prostym „zamienianiu prądu”. W praktyce decyduje o uzysku, bezpieczeństwie, stabilności pracy i o tym, czy cała instalacja dobrze zniesie warunki na dachu, w garażu albo w pomieszczeniu technicznym. Poniżej rozkładam temat na części: od elementów wewnętrznych, przez sposób działania, aż po wybór urządzenia do konkretnego budynku.
Najważniejsze informacje, które warto zapamiętać
- Falownik przekształca prąd stały z paneli w prąd zmienny zgodny z siecią lub pracą wyspową.
- W środku pracują m.in. układ MPPT, stopień mocy, filtry, sterownik, chłodzenie i zabezpieczenia.
- W budynkach najczęściej stosuje się falowniki stringowe, hybrydowe i mikroinwertery, a wybór zależy od układu dachu i planu na magazyn energii.
- Nowoczesne urządzenia zwykle osiągają sprawność rzędu 96-99%, ale realny wynik zależy od temperatury, zacienienia i doboru stringów.
- Największe znaczenie mają poprawny montaż, dobra wentylacja, właściwy zakres napięć oraz ochrona przed przepięciami i pracą wyspową.
- W praktyce najwięcej problemów powodują błędy montażowe i źle dopasowane parametry, a nie sam fakt, że urządzenie jest „słabe”.

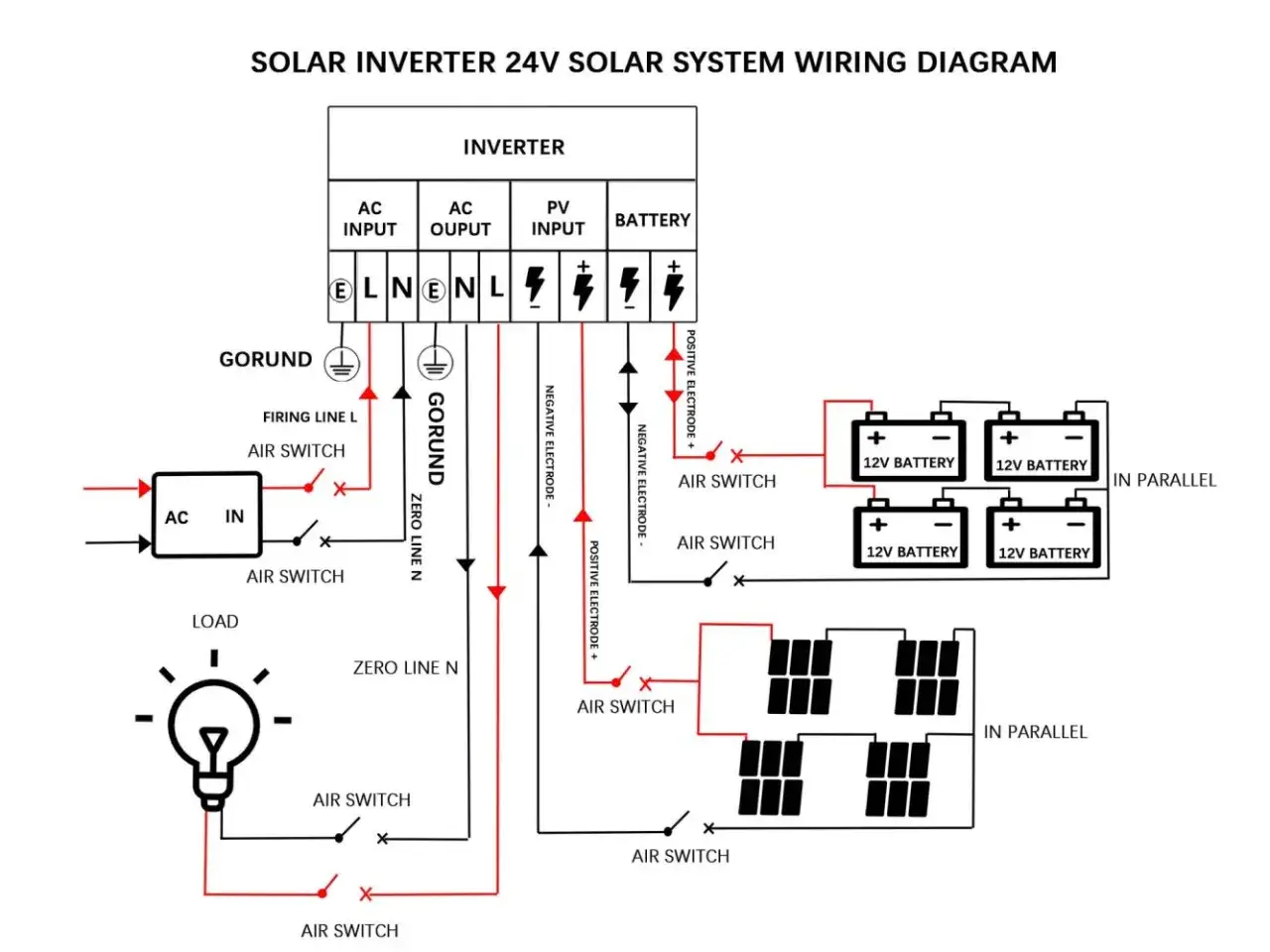

Z czego składa się nowoczesny falownik PV
W środku nie ma jednego prostego przetwornika, tylko kilka bloków, które muszą działać razem z dużą precyzją. W mojej ocenie właśnie tu najlepiej widać, że to urządzenie jest jednocześnie elektroniką mocy, sterownikiem i systemem bezpieczeństwa.
Wejście DC i układ ochrony
Na początku energia trafia z paneli jako prąd stały. Pierwszym zadaniem falownika jest przyjęcie tego sygnału w bezpiecznym zakresie napięcia i prądu, a następnie odfiltrowanie zakłóceń oraz ochrona przed przepięciami. To ważne szczególnie w instalacjach dachowych, gdzie przewody są dłuższe, a ryzyko impulsów od wyładowań atmosferycznych jest wyższe.
Układ MPPT i szyna DC
MPPT to skrót od Maximum Power Point Tracking, czyli śledzenia punktu maksymalnej mocy. Ten blok dopasowuje obciążenie tak, aby moduły PV pracowały możliwie blisko swojego optimum. Między wejściem a stopniem mocy znajduje się zwykle szyna DC z kondensatorami, które stabilizują napięcie i wygładzają wahania. Bez tego zamiana energii byłaby mniej precyzyjna, a uzysk niższy.
Stopień mocy z tranzystorami
To tutaj następuje właściwa zamiana DC na AC. W uproszczeniu tranzystory MOSFET lub IGBT przełączają prąd bardzo szybko, tworząc przebieg zbliżony do sinusoidy. W nowoczesnych urządzeniach często stosuje się konstrukcje beztransformatorowe, bo są lżejsze, sprawniejsze i prostsze w integracji z instalacją PV. Transformator nadal pojawia się w wybranych zastosowaniach, ale w domowych systemach nie jest już standardem.
Filtry i wyjście AC
Przebieg po przełączaniu tranzystorów nie jest jeszcze idealny, więc potrzebne są filtry wyjściowe. Ich zadaniem jest wygładzenie sygnału i przygotowanie go do współpracy z siecią lub odbiornikami. Dopiero po tym etapie energia ma postać, którą można bezpiecznie podać do domowej rozdzielni albo do sieci energetycznej.
Przeczytaj również: Najlepsze panele elewacyjne – wybór i zastosowanie w budownictwie
Sterownik, komunikacja i chłodzenie
Falownik nie działa „na ślepo”. Sterownik analizuje napięcie, prąd, temperaturę, stan izolacji i parametry pracy stringów. W wielu modelach odpowiada też za łączność z aplikacją, portalem monitoringu lub systemem zarządzania energią. Do tego dochodzi obudowa z odpowiednią klasą szczelności oraz chłodzenie, pasywne albo wymuszone, które ma utrzymać elektronikę w bezpiecznym zakresie temperatur. To właśnie ten układ decyduje, jak płynnie urządzenie przechodzi od surowego prądu z paneli do stabilnej energii AC, więc warto zobaczyć sam proces zamiany krok po kroku.
Jak energia z paneli zamienia się w prąd użyteczny
Sam opis elementów nie wystarcza, jeśli nie widać, co dzieje się z energią w kolejnych fazach pracy. Najprościej myśleć o tym jak o serii bardzo szybkich korekt, które mają jeden cel: wycisnąć z modułów możliwie dużo energii i podać ją w formie zgodnej z wymaganiami instalacji.
- Panele generują prąd stały o zmiennym napięciu, zależnym od nasłonecznienia, temperatury i obciążenia.
- MPPT ustawia punkt pracy, w którym moduły oddają największą możliwą moc w danej chwili.
- Szyna DC stabilizuje energię i buforuje wahania, zanim prąd trafi do stopnia mocy.
- Tranzystory przełączają sygnał z dużą częstotliwością, budując przebieg, który można uformować w AC.
- Filtr wygładza falę tak, aby napięcie było możliwie czyste i zgodne z parametrami odbiorników.
- Układ synchronizacji dopasowuje fazę i częstotliwość do sieci, a przy zaniku zasilania uruchamia ochronę przeciwpracy wyspowej.
W systemach hybrydowych lub off-grid ten ostatni etap wygląda trochę inaczej, bo falownik nie tylko synchronizuje się z siecią, ale potrafi też samodzielnie tworzyć lokalny przebieg AC. To ważna różnica, bo wpływa na wybór modelu, magazynu energii i całego projektu elektrycznego. Kiedy widać już cały przebieg konwersji, łatwiej zrozumieć, dlaczego w budynkach nie każdy wariant urządzenia sprawdza się tak samo.
Jakie typy falowników spotyka się w budynkach
W instalacjach dachowych i przy obiektach usługowych liczy się nie tylko moc, ale też układ połaci, stopień zacienienia i plan rozbudowy. Z mojego punktu widzenia największy błąd polega na tym, że ktoś wybiera urządzenie wyłącznie po cenie albo po samej mocy znamionowej.
| Typ | Gdzie ma sens | Największe zalety | Ograniczenia |
|---|---|---|---|
| Stringowy | Domy jednorodzinne, małe obiekty usługowe, zwykle instalacje około 3-20 kW | Prosta konstrukcja, dobry stosunek ceny do możliwości, łatwy serwis | Jedno zacienione ogniwo lub zły dobór stringu potrafi obniżyć uzysk całego ciągu |
| Mikroinwerter | Dachy z wieloma połaciami, częściowym cieniem, instalacje z pojedynczym monitoringiem modułów, zwykle setki watów do około 1 kW na moduł | Praca na poziomie pojedynczego panelu, większa odporność na cień, dobra diagnostyka | Wyższy koszt, więcej elektroniki na dachu, bardziej rozbudowany montaż |
| Hybrydowy | Budynki z magazynem energii albo z planem jego dołożenia, zwykle 3-15 kW w segmencie domowym | Obsługa baterii, większa elastyczność, łatwiejsze budowanie systemu z backupem | Trzeba dokładnie sprawdzić zgodność z baterią i trybami pracy |
| Centralny | Duże obiekty, hale, farmy i większe dachy komercyjne, najczęściej 100 kW i więcej | Skalowalność, wysoka wydajność w dużych projektach, mniej jednostek w systemie | Słabo pasuje do małych budynków i jest mniej elastyczny przy złożonych połaciach |
W budownictwie mieszkaniowym najczęściej wygrywa stringowy albo hybrydowy, bo dają rozsądny balans między kosztem, serwisem i możliwościami rozbudowy. Mikroinwertery stają się szczególnie sensowne wtedy, gdy dach jest poszatkowany, ma różne kierunki lub częściowo się zacienia. Sam typ urządzenia to jednak nie wszystko, bo o niezawodności w dużej mierze przesądzają zabezpieczenia i sposób, w jaki sprzęt radzi sobie z trudnymi warunkami.
Co decyduje o bezpieczeństwie i trwałości układu
Falownik pracuje w środowisku, które nie wybacza błędów. W dachu i na elewacji pojawiają się skoki temperatury, wilgoć, promieniowanie UV, a czasem także przepięcia od sieci lub odgromienia. Dlatego patrzę na zabezpieczenia nie jako dodatek, ale jako część konstrukcji, bez której cała instalacja traci sens.
- Ochrona przeciwprzepięciowa ogranicza skutki impulsów pochodzących z sieci lub z wyładowań atmosferycznych. W praktyce jest to jedna z pierwszych rzeczy, które chronią elektronikę mocy.
- Wykrywanie pracy wyspowej sprawia, że falownik odłącza się przy zaniku zasilania z sieci. To krytyczne dla bezpieczeństwa ekip serwisowych i dla samej instalacji.
- AFCI, czyli ochrona przed łukiem elektrycznym, pomaga wykryć niebezpieczne wyładowania na stronie DC, które mogą powstać np. przy uszkodzonym złączu.
- Monitoring izolacji kontroluje stan obwodów i pomaga wykryć usterki zanim przerodzą się w awarię.
- Chłodzenie decyduje o tym, czy elektronika utrzyma parametry pracy w upalny dzień. Zbyt wysoka temperatura zwykle oznacza wcześniejsze ograniczanie mocy albo skrócenie żywotności.
- Obudowa o odpowiedniej szczelności ma znaczenie zwłaszcza wtedy, gdy urządzenie pracuje w środowisku zewnętrznym lub w nieidealnym pomieszczeniu technicznym.
W wielu modelach montowanych na zewnątrz spotyka się szczelność klasy IP65 lub zbliżoną, ale zawsze trzeba patrzeć na konkretną kartę katalogową, a nie na ogólne hasło marketingowe. Dla mnie ważniejsze od samej deklaracji „nowoczesny” jest to, czy producent jasno opisuje temperaturę pracy, chłodzenie, typ zabezpieczeń i warunki montażu. Nawet najlepsze zabezpieczenia nie pomogą, jeśli urządzenie trafi w złe miejsce montażu, dlatego warto spojrzeć na samą lokalizację.
Gdzie zamontować falownik, żeby nie tracił wydajności
Lokalizacja ma większy wpływ na codzienną pracę urządzenia, niż wielu inwestorów zakłada na początku. W budynku falownik najlepiej czuje się tam, gdzie ma swobodny przepływ powietrza, dostęp serwisowy i możliwie stabilną temperaturę. W praktyce najczęściej sprawdza się garaż, pomieszczenie techniczne, sucha kotłownia albo zacieniona ściana zewnętrzna, jeśli producent dopuszcza montaż na zewnątrz.
Unikam montażu w pełnym słońcu, tuż nad źródłem ciepła i w ciasnych zabudowach bez wentylacji. Urządzenie nie powinno wisieć w szafce „na styk”, bo każda elektronika mocy potrzebuje oddechu. Wokół obudowy zostawiam przestrzeń zgodną z instrukcją producenta, a w praktyce zwykle chodzi o kilkanaście do kilkudziesięciu centymetrów wolnego miejsca. W budynkach wielorodzinnych i usługowych dochodzi jeszcze akustyka, dostęp dla serwisu oraz sensowne poprowadzenie kabli bez zbędnych strat napięcia.
Przy projektowaniu instalacji patrzę też na długość tras DC i AC. Zbyt długie przewody nie tylko zwiększają straty, ale też komplikują projekt i mogą podnosić koszt zabezpieczeń. Jeśli konstrukcja budynku wymusza trudną lokalizację, lepiej rozważyć inny typ urządzenia niż później walczyć z przegrzewaniem i spadkami uzysku. Jeśli montaż jest dobrze zaplanowany, zostaje jeszcze trzeci obszar, w którym najłatwiej popełnić kosztowne pomyłki: dobór parametrów i codzienna eksploatacja.
Najczęstsze błędy przy doborze i eksploatacji
Najczęściej widzę nie jedną wielką pomyłkę, ale kilka drobnych decyzji, które razem obniżają wydajność całego systemu. Poniższa tabela porządkuje te błędy w sposób bardziej praktyczny niż ogólne ostrzeżenia.
| Błąd | Skutek | Jak zrobić to lepiej |
|---|---|---|
| Zły zakres napięcia stringów | Falownik startuje z opóźnieniem albo częściej ogranicza moc | Sprawdzić napięcie w niskiej temperaturze i dopasować stringi do MPPT |
| Łączenie modułów o różnej orientacji w jednym torze | Jedna grupa paneli „ciągnie w dół” całą resztę | Rozdzielić połacie na osobne MPPT albo zastosować mikroinwertery |
| Montaż w zbyt gorącym lub zamkniętym miejscu | Spadek mocy, szybsze zużycie elektroniki, hałas wentylatora | Zapewnić przewiew i unikać źródeł ciepła |
| Brak planu na magazyn energii | Trudniej rozbudować system bez wymiany urządzenia | Jeśli bateria jest możliwa w przyszłości, od razu wybrać model hybrydowy |
| Ignorowanie monitoringu i aktualizacji | Usterki wychodzą późno, a uzysk spada niezauważalnie | Regularnie sprawdzać logi, alerty i oprogramowanie |
W praktyce najwięcej problemów powodują trzy rzeczy: źle dobrany zakres MPPT, zbyt ciepłe miejsce pracy i łączenie modułów o różnej charakterystyce w jednym torze. To błędy, które nie zawsze od razu zatrzymują instalację, ale systematycznie obniżają uzysk i przyspieszają zużycie. Po takiej liście sensownie jest przejść do ostatniego kroku, czyli sprawdzenia konkretnej karty katalogowej i dopasowania urządzenia do obiektu.
Co sprawdzam przed wyborem do konkretnego obiektu
Jeśli miałbym zostawić tylko jedną praktyczną wskazówkę, brzmiałaby ona tak: nie wybieraj falownika po samym kilowacie. Dla domu jednorodzinnego zakres 3-10 kW jest częsty, ale sama moc mówi niewiele, jeśli nie zgadza się liczba MPPT, limit prądu wejściowego, napięcie startowe albo plan rozbudowy o baterię.
- Moc AC ciągła powinna odpowiadać realnemu obciążeniu instalacji, a nie wyłącznie marketingowej etykiecie.
- Liczba MPPT ma znaczenie, gdy dach ma różne połacie albo różne warunki nasłonecznienia.
- Zakres napięcia i maksymalny prąd wejściowy muszą pasować do modułów oraz długości stringów, zwłaszcza zimą, gdy napięcie rośnie.
- Sprawność ważona bywa ważniejsza niż sama sprawność szczytowa, bo lepiej oddaje codzienną pracę urządzenia.
- Stopień ochrony i chłodzenie warto dobrać do miejsca montażu, a nie odwrotnie.
- Gwarancja i serwis są realnym kosztem jakości. Wiele modeli ma 5-10 lat ochrony podstawowej, czasem z możliwością rozszerzenia.
- Zgodność z magazynem energii warto sprawdzić od razu, nawet jeśli bateria ma pojawić się dopiero za rok lub dwa.
Na końcu i tak liczy się nie tylko sam sprzęt, ale cały układ: dach, przewody, zabezpieczenia, miejsce montażu i sposób późniejszego nadzoru. Dobrze dobrany falownik nie jest najbardziej widowiskowym elementem instalacji, ale to on decyduje, czy system będzie pracował stabilnie, cicho i bez niepotrzebnych strat przez długie lata.
