Budowa akumulatora litowo jonowego decyduje nie tylko o tym, ile energii da się zmagazynować, ale też o bezpieczeństwie, trwałości i zachowaniu całego układu w budynku. W praktyce rozkładam ten temat na części pierwsze: od anody, katody, separatora i elektrolitu po BMS, temperaturę pracy oraz różnice między chemiami, które spotyka się w magazynach energii. Dzięki temu łatwiej zrozumieć, skąd biorą się zalety tej technologii, ale też jej ograniczenia.
Najważniejsze elementy ogniwa i to, co z nich wynika
- Ogniwo litowo-jonowe to układ kilku współpracujących elementów, a nie pojedyncza „puszka z energią”.
- Ładowanie i rozładowanie polega na odwracalnym przemieszczaniu jonów litu między elektrodami.
- LFP zwykle stawia na trwałość i bezpieczeństwo, a NMC i NCA na większą gęstość energii.
- W domu i budynku liczy się cały system: BMS, chłodzenie, obudowa, zabezpieczenia i miejsce montażu.
- Największym wrogiem ogniw są wysoka temperatura, pełne napięcie przez długi czas i zbyt agresywne ładowanie.
Z czego składa się pojedyncze ogniwo litowo-jonowe
Najprościej mówiąc, każde ogniwo litowo-jonowe działa jak dwa aktywne materiały rozdzielone separatorem i zanurzone w elektrolicie. Po jednej stronie mamy anodę, najczęściej z grafitu, który dobrze przyjmuje jony litu między swoje warstwy. Po drugiej stronie znajduje się katoda, a w praktyce spotyka się tu m.in. LFP, NMC albo NCA. Całość spina elektrolit, czyli medium, przez które jony mogą się przemieszczać, ale które nie przewodzi elektronów tak jak metal.
| Element | Rola | Dlaczego ma znaczenie |
|---|---|---|
| Anoda | Przyjmuje jony litu podczas ładowania | Jej struktura wpływa na pojemność, szybkość ładowania i podatność na degradację |
| Katoda | Oddaje jony litu przy ładowaniu i przyjmuje je przy rozładowaniu | To ona w dużej mierze decyduje o gęstości energii, żywotności i bezpieczeństwie |
| Separator | Oddziela elektrody, przepuszczając jony, ale blokując kontakt elektronowy | Chroni przed zwarciem wewnętrznym, więc jest jednym z najważniejszych elementów bezpieczeństwa |
| Elektrolit | Umożliwia transport jonów między elektrodami | Jego stabilność chemiczna i termiczna wpływa na trwałość oraz odporność na przegrzanie |
| Kolektory prądowe | Zbierają i rozprowadzają elektrony do zewnętrznego obwodu | Najczęściej są wykonane z miedzi i aluminium; od ich jakości zależy opór i straty energii |
| Obudowa i uszczelnienie | Chronią wnętrze ogniwa przed uszkodzeniami i wilgocią | To element czysto mechaniczny, ale dla niezawodności równie ważny jak chemia |
Warto rozróżnić trzy poziomy: ogniwo, moduł i pakiet. Ogniwo jest jednostką chemiczną, moduł łączy kilka ogniw, a pakiet dodaje elektronikę sterującą, bezpieczniki, styczniki i często chłodzenie. W budynku to właśnie pakiet, a nie samo ogniwo, pracuje na co dzień i to on odpowiada za praktyczne bezpieczeństwo całego systemu.
Skoro znamy budowę, czas spojrzeć na to, co dzieje się w środku podczas pracy. To właśnie mechanika przepływu jonów i elektronów wyjaśnia, dlaczego ta technologia jest tak skuteczna.

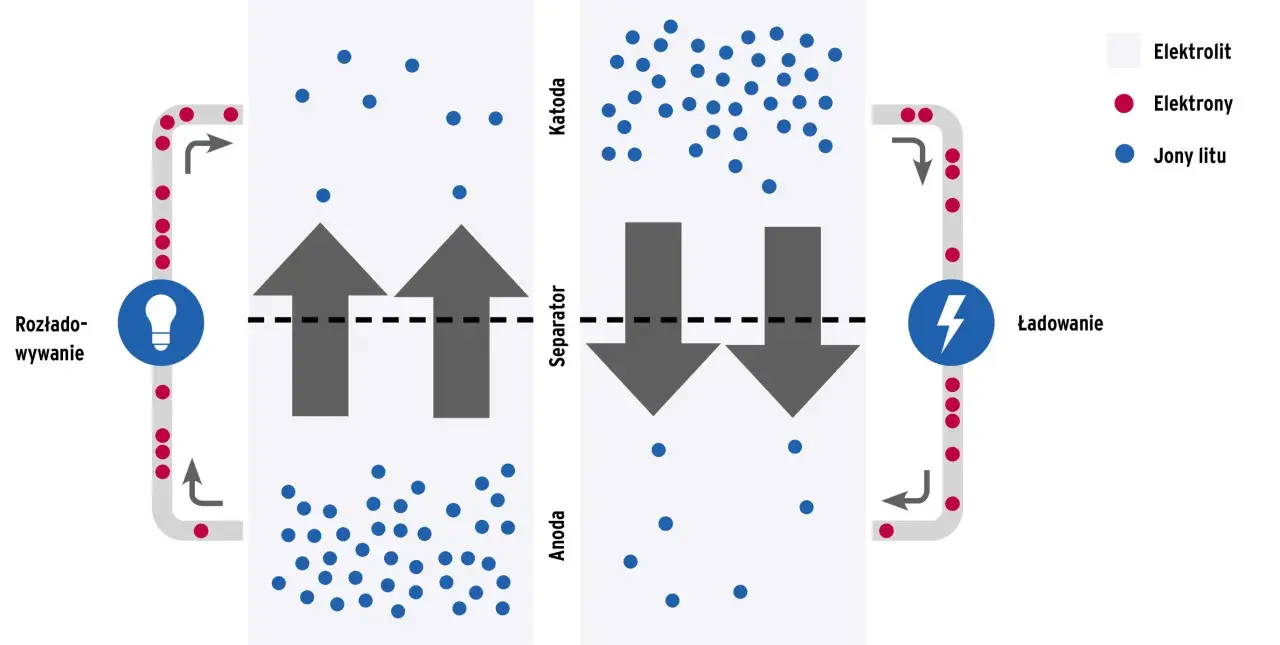

Jak działa ładowanie i rozładowanie
Podczas ładowania elektrony są wypychane przez ładowarkę do anody, a jony Li+ migrują przez elektrolit i separator do materiału anody. Podczas rozładowania proces odwraca się: jony wracają do katody, a elektrony płyną zewnętrznym obwodem, zasilając odbiornik. Ten mechanizm nazywa się interkalacją, czyli wnikaniem jonów w strukturę materiału bez natychmiastowego niszczenia jego sieci krystalicznej.
| Stan | Co robią jony | Co robią elektrony | Efekt |
|---|---|---|---|
| Ładowanie | Przemieszczają się do anody | Płyną przez zewnętrzny obwód do źródła zasilania | Energia jest magazynowana w ogniwie |
| Rozładowanie | Wracają do katody | Płyną przez odbiornik | Ogniwo oddaje energię użytkową |
W wielu klasycznych ogniwach nominalne napięcie wynosi około 3,6-3,7 V, a w chemii LFP zwykle około 3,2 V. Pełne naładowanie wielu typów kończy się przy 4,2 V na ogniwo, ale to nie jest stan, w którym warto utrzymywać baterię stale przez długi czas. Im bliżej skrajów zakresu napięcia pracuje ogniwo, tym szybciej rośnie zużycie.
Na granicy anody tworzy się jeszcze jedna ważna warstwa: SEI (solid electrolyte interphase), czyli cienki film ochronny powstający podczas pierwszych cykli. Jest potrzebny, bo stabilizuje pracę, ale z czasem grubieje i zabiera część użytecznego litu. To jeden z powodów, dla których akumulator starzeje się nawet wtedy, gdy stoi nieużywany.
Różnice między chemiami i formatami są równie ważne jak sam mechanizm pracy. Tu widać najlepiej, dlaczego jedne rozwiązania lepiej nadają się do domowych magazynów energii, a inne do zastosowań wymagających maksymalnej gęstości energii.
Jakie chemie i formaty spotyka się najczęściej
Nie każda bateria litowo-jonowa zachowuje się tak samo. Pod wspólną nazwą kryją się różne chemie katodowe, które przesuwają akcent między bezpieczeństwem, trwałością, masą i pojemnością. W praktyce wybór chemii jest kompromisem, a nie wyścigiem o jedną „najlepszą” opcję.
| Chemia | Atuty | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|
| LFP | Dobra stabilność termiczna, wysoka trwałość, przewidywalna praca przy częstych cyklach | Niższa gęstość energii niż w chemiach nastawionych na większą kompaktowość | Domowe i przemysłowe magazyny energii, systemy stacjonarne |
| NMC | Dobry kompromis między pojemnością, masą i wydajnością | Zwykle bardziej wymagająca pod względem zarządzania temperaturą i napięciem | Samochody elektryczne, urządzenia mobilne, część magazynów energii |
| NCA | Wysoka gęstość energii | Wymaga bardzo dobrego nadzoru termicznego i elektronicznego | Rozwiązania, w których liczy się duży zasięg lub mała masa |
W magazynach energii dla budynków często wygrywa LFP, bo lepiej znosi częste ładowanie i rozładowywanie oraz daje większy margines bezpieczeństwa termicznego. To nie znaczy, że inne chemie są złe. Po prostu ich mocne strony lepiej pasują do innych zastosowań.
Przeczytaj również: Ile kosztuje malowanie domu? Cena za malowanie elewacji, ścian i sufitów
Najpopularniejsze formaty mechaniczne
Ogniwa mogą być zamknięte w różnych formach, a sam format wpływa na chłodzenie, montaż i wykorzystanie przestrzeni.
- Cylindryczne - dobrze odprowadzają ciepło i są mocno ustandaryzowane, więc łatwo je łączyć w większe zestawy.
- Pryzmatyczne - lepiej wykorzystują przestrzeń i często upraszczają projekt pakietu, ale wymagają bardzo dobrego nadzoru nad pęcznieniem i temperaturą.
- Pouch - są lekkie i pozwalają uzyskać wysoką gęstość energii, lecz potrzebują starannego wsparcia mechanicznego.
W praktyce najważniejsze jest to, że format nie działa w próżni. To, jak ogniwo jest zamknięte, połączone i nadzorowane, ma bezpośredni wpływ na trwałość całego systemu. I tu dochodzimy do miejsca, w którym chemia spotyka się z budynkiem.
Co ta konstrukcja zmienia w domu i w budynku
Gdy oceniam magazyn energii do domu albo obiektu usługowego, nie patrzę wyłącznie na chemię ogniw. O powodzeniu decyduje cały układ: BMS, zabezpieczenia, chłodzenie, obudowa i miejsce montażu. Sam zestaw ogniw może być poprawny laboratoryjnie, a mimo to sprawiać kłopoty w źle wentylowanej wnęce albo przy zbyt wysokiej temperaturze otoczenia.
- BMS - monitoruje napięcie, temperaturę i prąd, a także wyrównuje różnice między ogniwami. Bez niego pakiet szybciej się rozjeżdża i traci żywotność.
- Bezpieczniki i styczniki - odłączają pakiet przy awarii lub przeciążeniu. To prosta część systemu, ale w praktyce krytyczna.
- Chłodzenie - może być pasywne albo aktywne. Im lepiej kontrolowana temperatura, tym mniejsze ryzyko przyspieszonego starzenia.
- Obudowa i montaż - chronią przed wilgocią, pyłem i uszkodzeniami mechanicznymi. W budynku to nie detal, tylko część strategii bezpieczeństwa.
- Dostęp serwisowy - ułatwia kontrolę połączeń, diagnostykę i ewentualną wymianę modułów bez niepotrzebnej ingerencji w cały system.
W instalacjach fotowoltaicznych najczęściej liczy się cykl dzienny: ładowanie w ciągu dnia i oddawanie energii wieczorem lub w nocy. To oznacza, że system powinien dobrze znosić częste, umiarkowane cykle, a nie tylko jednorazowy duży pobór. Dlatego w budynkach szczególnie dobrze sprawdzają się rozwiązania stabilne termicznie i elektrycznie, a nie wyłącznie „mocne na papierze”.
Do tego dochodzi jeszcze kwestia lokalizacji. Magazyn energii nie powinien trafiać w przypadkowe miejsce tylko dlatego, że akurat jest wolna wnęka. Zbyt wysoka temperatura, brak wentylacji, wilgoć albo kontakt z materiałami palnymi to scenariusze, których rozsądny projekt po prostu unika. Tu nie chodzi o straszenie, tylko o zwykłą inżynierię.
Skoro wiemy już, co chroni ogniwo z zewnątrz, trzeba powiedzieć wprost, dlaczego starzeje się ono również wtedy, gdy działa pozornie poprawnie. To zwykle pomijany fragment rozmowy, a w praktyce właśnie on robi największą różnicę w trwałości.

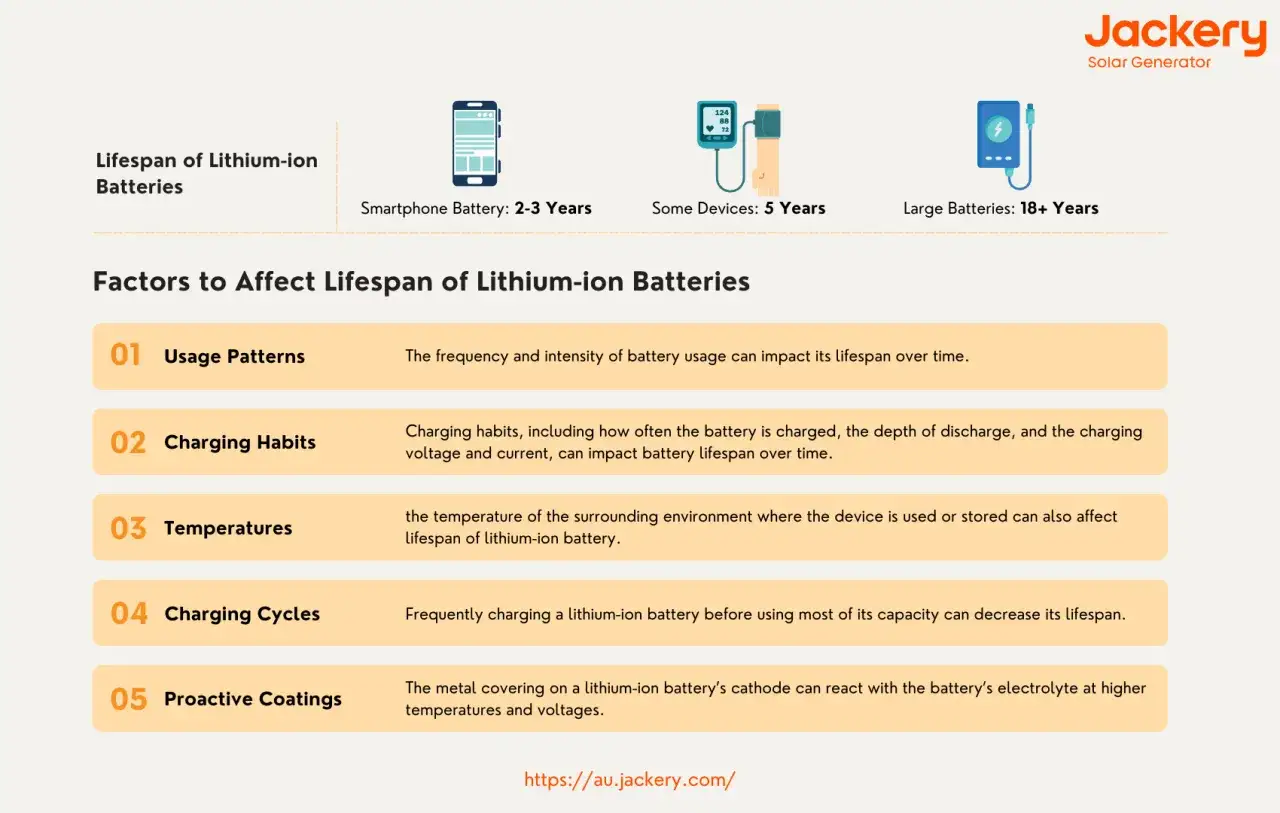

Dlaczego ogniwo starzeje się szybciej, niż sugeruje katalog
Najczęstsze przyczyny zużycia są banalne, ale bardzo skuteczne. Wysoka temperatura przyspiesza reakcje uboczne, długie trzymanie na pełnym naładowaniu obciąża chemię, a głębokie rozładowania skracają żywotność szybciej, niż większość użytkowników zakłada. Do tego dochodzi jeszcze zbyt szybkie ładowanie w niskiej temperaturze, które może prowadzić do odkładania litu na anodzie, czyli zjawiska zwanego platingiem.
Ja w praktyce zawsze odróżniam SoC (state of charge), czyli bieżący stan naładowania, od SoH (state of health), czyli stanu zdrowia baterii. To dwa różne pojęcia, które łatwo pomylić. Ogniwo może być dziś naładowane w 80%, ale jednocześnie mieć już tylko 85% swojej pierwotnej sprawności. Właśnie dlatego sam procent na ekranie mówi niewiele bez kontekstu.
- Trzymanie ogniwa przez długi czas przy 100% SoC - przyspiesza starzenie kalendarzowe.
- Ładowanie w niskiej temperaturze - zwiększa ryzyko niepożądanych reakcji na anodzie.
- Częste schodzenie do bardzo niskiego napięcia - obciąża chemię bardziej niż łagodne cykle.
- Wysokie prądy bez dobrego chłodzenia - podnoszą temperaturę i skracają żywotność pakietu.
W dobrze zaprojektowanych systemach sprawność cyklu ładowanie-rozładowanie potrafi przekraczać 90%, ale tylko wtedy, gdy elektronika i warunki pracy są dopasowane do chemii. Z mojej perspektywy lepiej mieć nieco przewymiarowany system, który pracuje łagodniej, niż zbyt mały magazyn stale dojeżdżany do granic. To zwykle daje lepszy efekt i w bilansie energetycznym, i w żywotności.
Na koniec zostaje pytanie praktyczne: jak czytać parametry takiego systemu, żeby nie kupić jedynie dobrej etykiety. Tu właśnie widać, czy projekt był pomyślany pod realną pracę w budynku, czy tylko pod efekt marketingowy.
Jak czytać parametry magazynu energii, żeby widzieć coś więcej niż etykietę
Jeśli patrzę na specyfikację, sprawdzam nie nazwę chemii jako pierwszą, ale pięć konkretów: pojemność użyteczną, zakres pracy, moc ciągłą, sprawność i warunki gwarancji. To one mówią, czy system sprawdzi się w domu z fotowoltaiką, w budynku usługowym, czy tylko dobrze wygląda w broszurze. I właśnie na tym poziomie najłatwiej odróżnić sensowny projekt od półśrodka.
| Parametr | Co oznacza | Na co zwrócić uwagę |
|---|---|---|
| Pojemność nominalna i użyteczna | Ile energii jest w środku i ile rzeczywiście wolno wykorzystać | Różnica bywa znacząca, więc ważna jest wartość usable, a nie tylko marketingowa |
| DoD | Depth of discharge, czyli głębokość rozładowania | Wyższy dopuszczalny DoD daje większą elastyczność, ale sam w sobie nie gwarantuje dłuższej żywotności |
| Cycle life | Liczba cykli do określonego progu pojemności | Sprawdzaj, przy jakim DoD i temperaturze liczba została zmierzona |
| Round-trip efficiency | Sprawność cyklu ładowanie-rozładowanie | Im bliżej 90% i więcej, tym mniej energii tracisz po drodze |
| Moc ciągła i szczytowa | Jak szybko system może oddać energię | Ważne przy pompach ciepła, kuchni elektrycznej i krótkich pikach poboru |
| Gwarancja i SoH | Warunki utrzymania sprawności | Szukaj jasnego progu, np. pojemności minimalnej po latach lub cyklach |
W budownictwie i energetyce rozproszonej najbardziej lubię rozwiązania, które są nudne w dobrym sensie: stabilne, przewidywalne i dobrze opisane parametrami. Jeśli magazyn energii ma pracować przez lata, lepiej wybrać system z solidnym BMS, sensownym chłodzeniem i uczciwą kartą katalogową niż większą liczbą pojemności na papierze. Właśnie tak patrzę na technologię litowo-jonową wtedy, gdy ma służyć budynkowi, a nie tylko wyglądać nowocześnie.
